< 3. Установка параметров > 3-25
YOKOGAWA IM 01C25T01-06RU
Percent Range/Процентный диапа-
зон
Loop Current/Контурный ток
3
Установка
значения
Введите значение для имитации
4
Установка ка-
чества дан-
ных
Выберите один параметр из списка
Bad/Недостоверные
Poor accuracy/Недостаточная точ-
ность
Manual / Fixed (Ручной ввод /Фикси-
рованные) Good/Достоверные
5
Установка
предельного
состояния
Выберите один параметр из списка
Not limited/Нет пределов
Low limited/Нижний предел
High limited/Верхний предел
Constant/Постоянное
ПРИМЕЧАНИЕ
• Имитация давления, статического давления и темпера-
туры капсулы отражаются на выходах. Соответственно,
контурный ток, экран ЖКД и выход связи непосред-
ственно соответствуют имитируемому значению.
Выход сигнализации также доступен в соответствии с
имитируемой величиной.
• Демпфирование применимо для имитации давления
статического давления и температуры капсулы.
(4) Проверка связи (Только для HART 7)
HART 7
Данная функция используется для определения преобра-
зователя, осуществляющего связь, по особому изображе-
нию на ЖКД, как показано на Рисунке 3.3.
● Для версии устройства 12
«SQUAWK» продолжается в зависимости от установки в
поле «Change Number of squawks to make». В случае
установки по умолчанию «5», «SQUAWK» продолжается в
течение приблизительно 10 секунд, а затем автоматиче-
ски отключается.
Процедура вызова экрана проверки связи
[Корневое меню] → Diag/Service/Диагностика/обслужи-
вание → Test/Тестирование → Squawk/Проверка связи
Изменение числа
проверок
Установка длительности проверок
Проверка
Выполнение проверок (Отображение
на ЖКД)
Выход
Окончание проверки
● Для версии устройства 10
“SQUAWK” продолжается около 15 секунд, после чего ав-
томатически отключается.
Чтобы продлить время действия этой функции введите
требуемую цифру в поле “Change number of squawks to
make/Изменить длительность проверки связи”.

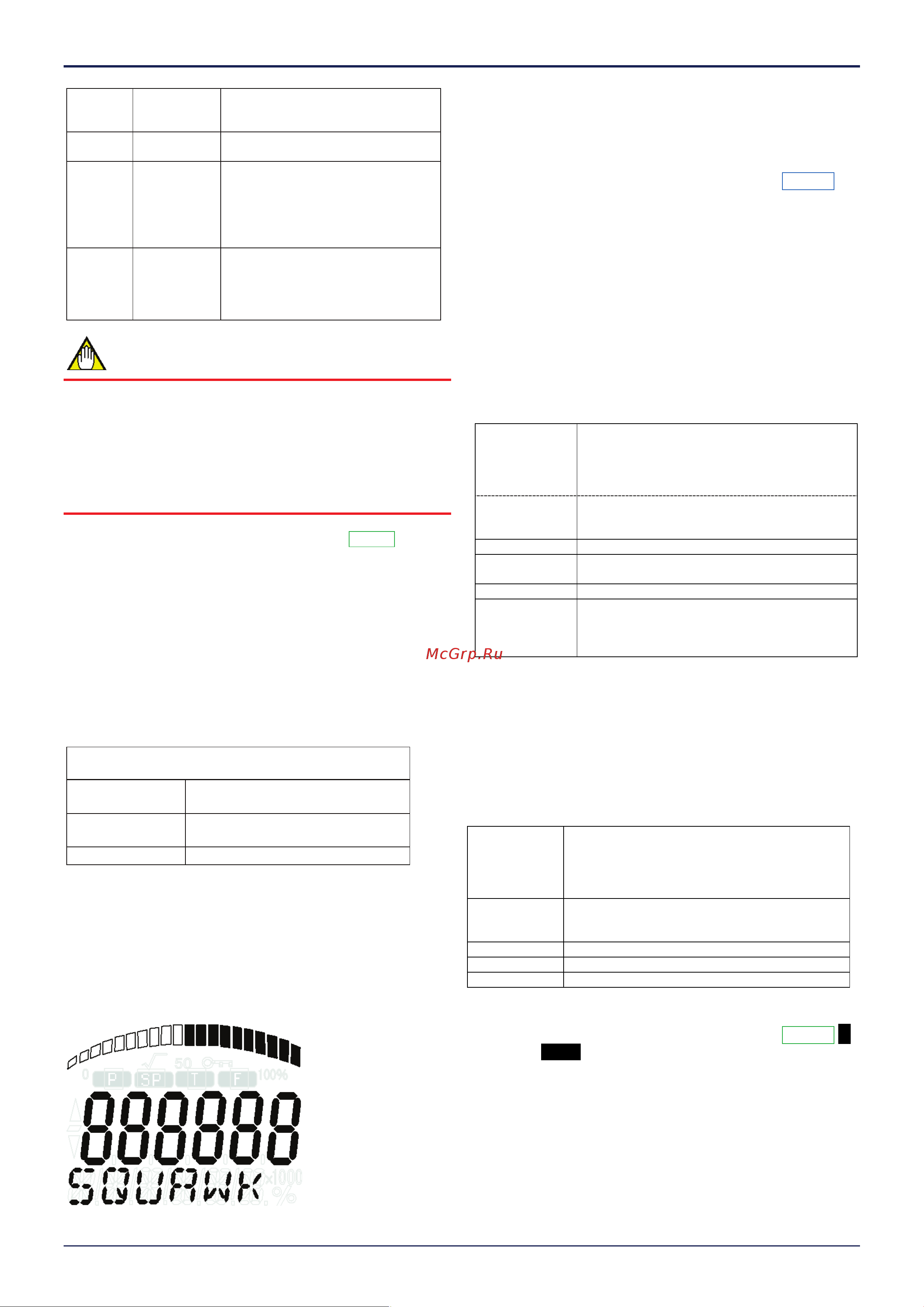

Рисунок 3.3 Экран ЖКД при проверке связи
3.3.17 Импульсный пакетный режим
3.3.17.1 При использовании HART 5 HART 5
Если активен пакетный режим, преобразователь непре-
рывно передаёт сохранённые данные. Данные переда-
ются приблизительно три раза в секунду в виде цифро-
вого сигнала. Если данные передаются в пакетном ре-
жиме, другие операции могут осуществляться с помощью
конфигуратора HART.
(1) Выбор передаваемых данных.
Вызовите параметр Burst option/Опции пакетного режима
и выберите данные, которые будут передаваться.
Процедура вызова экрана
DTM (кроме
EJX_HART 5
[1.2])
[Корневое меню] → Device setup/Настройка
прибора → Detailed setup/Детальная
настройка → Output condition/Состояние вы-
ходов → HART output/Выход HART → Burst
option/Опция пакетного режима →
EJX_HART
5[1.2]
DTM
Configuration/Конфигурация → HART → Burst
option/Опция пакетного режима →
Display Item
Содержание
PV
Переменная процесса, назначенная PV
(Давление или статическое давление)
%range/current
Выход в % и мА
Process vars/
crnt
Выход в mA и переменные процесса, назна-
ченные PV, SV и TV. (Выход в mA, давление,
статическое давление и температура кап-
сулы)
(2) Переход в пакетный режим.
Для перехода в пакетный режим выберите для параметра
Burst mode “On/Вкл”.
Для выхода из пакетного режима вызовите параметр
Burst mode/Пакетный режим и выберите “Off/Выкл”.
При поставке данный параметр отключён.
Процедура вызова экрана
DTM (кроме
EJX_HART 5
[1.2])
[Root Menu] → Device setup/Настройка прибора
→
Detailed setup/Детальная настройка → Output
condition/Состояние выходов → HART
output/Выход HART → Burst option/Опция пакет-
ного режима →
EJX_HART
5[1.2]
DTM
Configuration/Конфигурация → HART → Burst
option/Опция пакетного режима →
Display Item
Содержание
Off
Выход из пакетного режима
On
Активация пакетного режима
3.3.17.2 При использовании HART 7 HART 7 4-
20 мА
Если активен пакетный режим, преобразователь непре-
рывно передаёт до трёх параметров, перечисленных в
таблице 3.1.
Подробнее см. в подразделе 3.3.16.2.1 Пакетные сообще-
ния.
Если для пакетного режима выбрано “Wired HART
Enabled/Активен проводной HART”, преобразователь
также непрерывно передаёт сигнализации.
