Alto CLE2.0 [10/26] Секция peak limiter пиковый лимитер

19. Индикатор снижения чувствительности Gain Reduction

Указывает действительное снижение чувствительности, отображая диапазон от 1 до 30 дБ.

3.3 Секция PEAK LIMITER (пиковый лимитер)

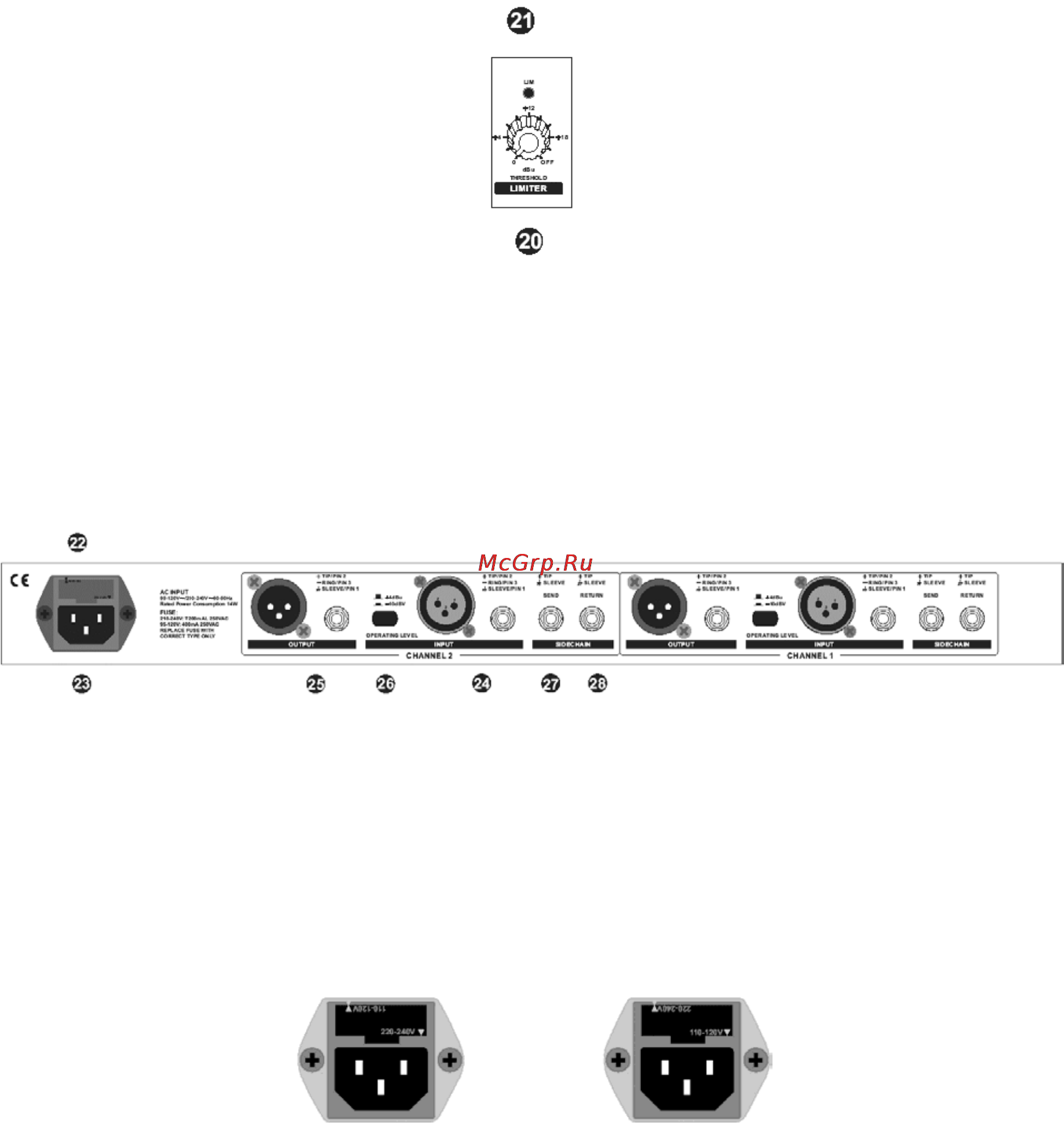

Рис. 6: Регуляторы секции PEAK LIMITER

20. Регулятор Threshold

Устанавливает уровень порога срабатывания для секции пикового лимитера.

21. Светодиодный индикатор Limiter

Этот светодиодный индикатор загорается при включении функции лимитера.

3.4 Разъемы задней панели

Рис. 7: Задняя панель CLE 2.0

22. Плавкий предохранитель и переключатель напряжения

Перед подключением прибора убедитесь, что напряжение электросети соответствует напряжению,

указанному на кожухе плавкого предохранителя.

Внимание: Плавкий предохранитель защищает схемы питания прибора. Его замена может производиться

только квалифицированным специалистом, в случае повреждения или изменения напряжения. Если после

замены предохранитель продолжает перегорать, прекратите использование прибора до устранения

неполадок.

ПОЛОЖЕНИЕ ПОЛОЖЕНИЕ

ДЛЯ РАБОТЫ ДЛЯ РАБОТЫ

С НАПРЯЖЕНИЕМ 100-120 В С НАПРЯЖЕНИЕМ 220-240 В

Кожух плавкого предохранителя над сетевым разъемом имеет 3 треугольных отметки (смотри

вышеприведенные рисунки). При совмещении двух треугольников прибор установлен для работы с

напряжением, указанным рядом с этими отметками.

Для изменения напряжения выньте кожух плавкого предохранителя, поверните на 180° и вставьте обратно.

23. Разъем сети электропитания

Разъем предназначен для подключения прилагаемого кабеля электропитания.

Не подключайте кабель электропитания к прибору, пока не установлено правильное напряжение. Не

подключайте кабель электропитания к розетке, пока не установлено правильное напряжение.
