Alto CLE2.0 [8/26] Секция compressor компрессор

избирательной работы. Таким образом прибор может быть использован как де-эссер, подавитель обратной

связи и т.д.

3. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

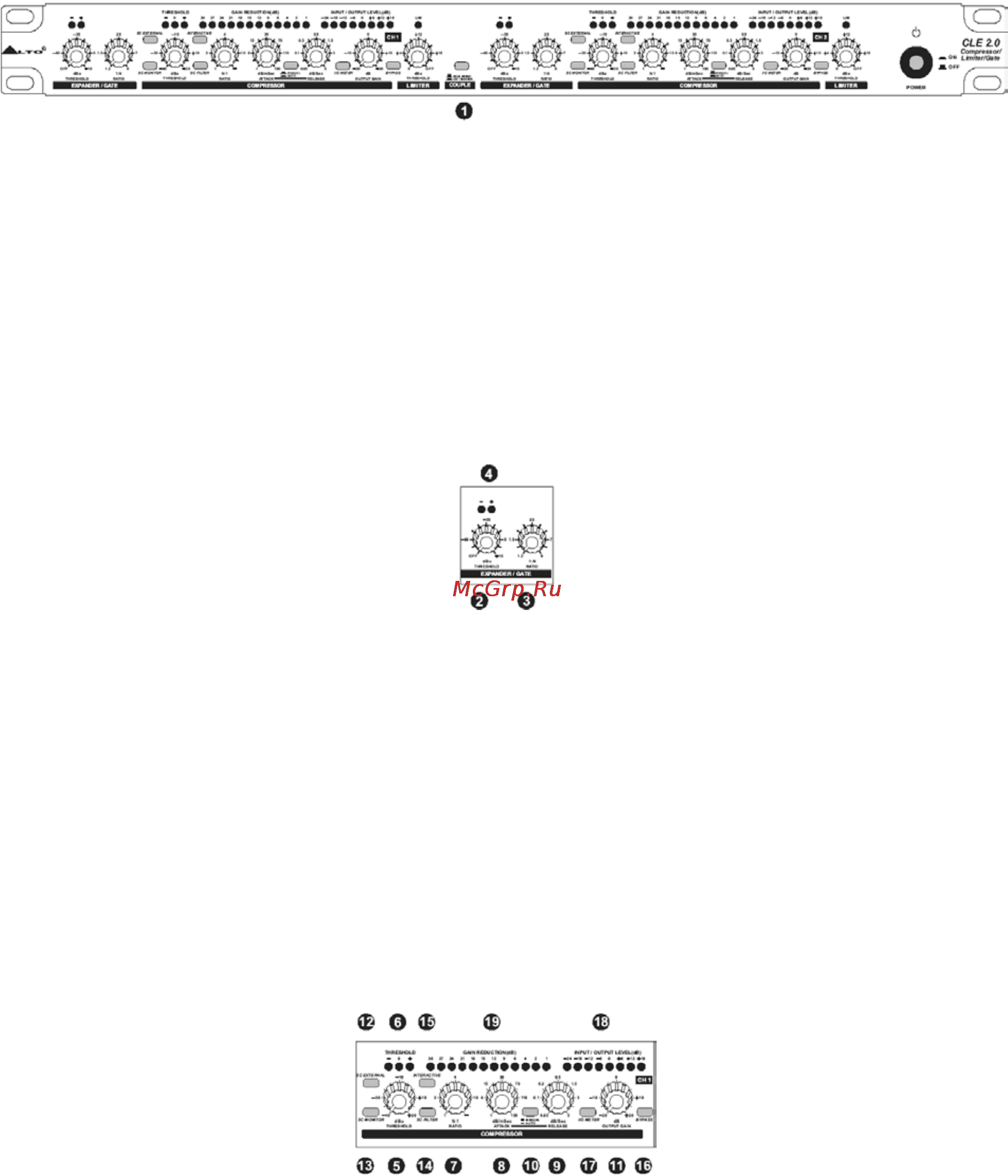

Рис. 3: Лицевая панель CLE 2.0

В CLE 2.0 имеется два идентичных канала. Каждый канал снабжен 7 кнопочными переключателями, 8

вращающимися регуляторами и 26 светодиодными индикаторами. Переключатель COUPLE служит для

выбора режима работы (стерео/двойной моно):

1. Переключатель COUPLE

Нажмите этот кнопочный переключатель для работы в стереорежиме.

При включении управляющий канал (канал 1) регулирует оба канала, отменяя установки всех

регуляторов и переключателей канала 2, за исключением SC Monitor, SC External, SC Filter и

переключателей обхода Bypass, а также регулятора пикового лимитера Peak Limiter.

3.1 Секция EXPANDER/GATE (Экспандер/Гейт)

Рис. 4: Регуляторы секции EXPANDER/GATE

2. Регулятор порога срабатывания Threshold

Регулирует уровень порога срабатывания секции экспандер/гейт в диапазоне от Off (выключен) до + 15

dBu. Экспандирование вызывают сигналы ниже этого уровня.

3. Регулятор коэффициента подавления сигнала Ratio

Определяет коэффициент экспандирования при падении уровня сигнала ниже порога срабатывания.

Диапазон от 1:1.2 до 1:8 (низкий коэффициент для экспандера, 1:8 - для гейта).

4. Светодиодные индикаторы Threshold

При поступлении сигнала ниже уровня порога срабатывания загорается светодиодный индикатор "+",

при любом экспандировании загорается светодиодный индикатор "-".

3.2 Секция COMPRESSOR (Компрессор)

Рис.5: Регуляторы секции COMPRESSOR

5. Регулятор Threshold

Регулирует уровень порога срабатывания секции COMPRESSOR в диапазоне от -40 dBu до +20 dBu. К

сигналу, превышающим уровень порога срабатывания не более, чем на 10 дБ, применяется

интерактивная адаптация кривой перегиба компрессии (IKA); при превышении более, чем на 10 дБ к

сигналу применяется компрессия с "жестким перегибом" кривой.
