Alto CLE2.0 [15/26] C подключение к гнездам разрывов

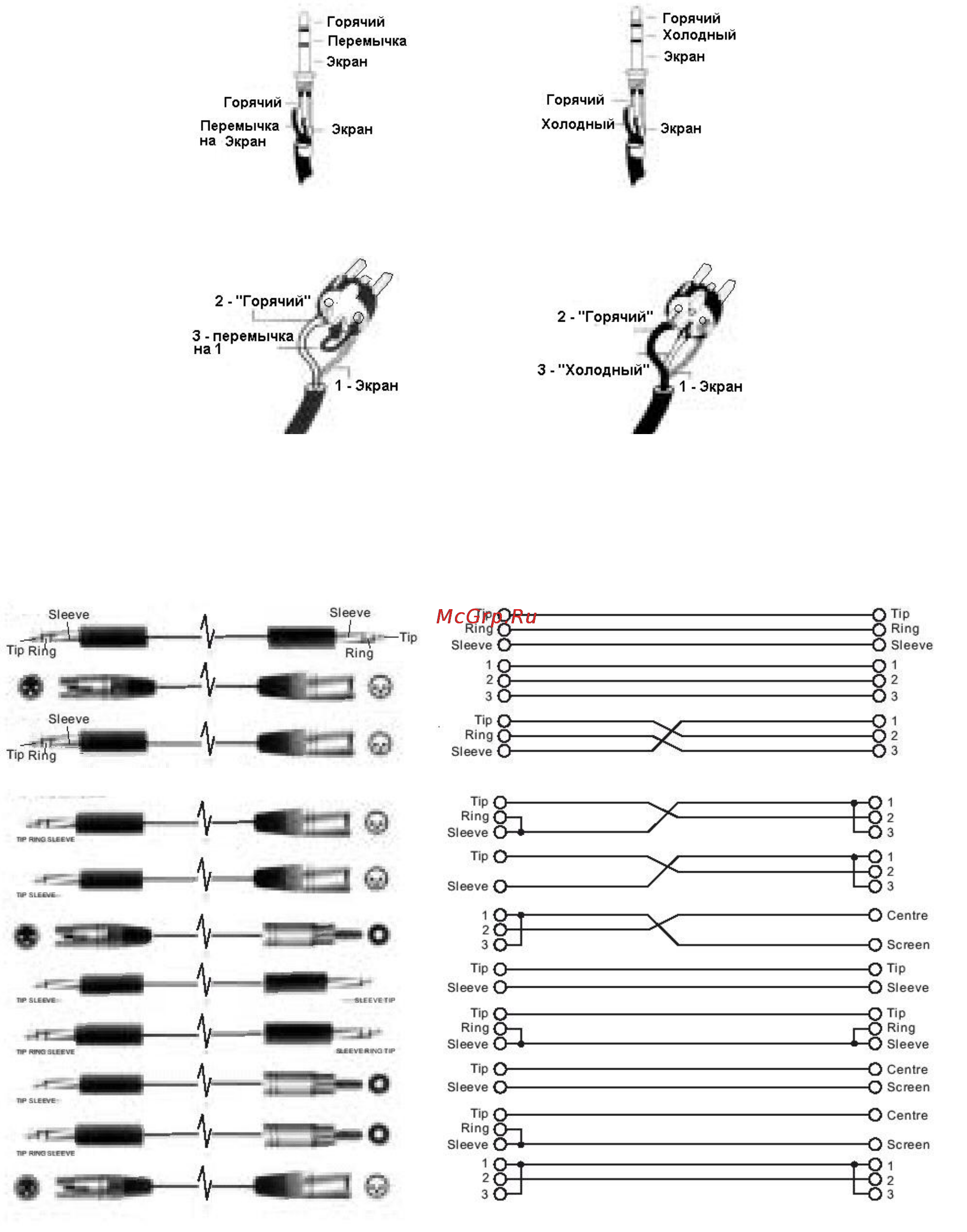

a. Конфигурация проводов

Как 1/4" TRS (Tip-Ring-Sleeve) так и XLR разъемы могут быть распаяны в балансной и небалансной

конфигурации, что определяется конкретными вариантами звуковых систем. Пожалуйста,

воспользуйтесь для распайки приведенными примерами:

• Для разъемов 1/4" TRS

1/4" TRS несимметричный вход 1/4" TRS симметричный вход

• Для разъемов XLR

XLR несимметричный вход XLR симметричный вход

b. Линейная коммутация

Для такого типа конфигурации применяются как XLR, так и 1/4" TRS, что обеспечивает несложную

коммутацию с любым профессиональным оборудованием. Следуйте приведенным ниже примерам.

• Балансная коммутация:

• Небалансная коммутация:

c. Подключение к гнездам разрывов

При коммутации с разрывами основных выходов микшерного пульта можно использовать шнур-

разветвитель типа «Y» с одним штекером 1/4" TRS в конфигурации по приведенным ниже

примерам.
