Alto CLE2.0 [14/26] Установка и подключение

Например, сигнал превышает уровень порога срабатывания на 12 дБ: при коэффициенте 2:1 выходной

уровень увеличится только на 6 дБ (при соответствующей установке временных параметров). Это означает,

что уровень сигнала понизится на 6 дБ, что будет указано светодиодным индикатором 6 dB.

Хотя диапазон регулировки CLE 2.0 составляет 60 дБ, нет смысла отображать весь диапазон, так как он

вряд ли будет применяться на практике. Поэтому визуальный диапазон CLE 2.0 составляет 30 дБ.

4.3. Секция Peak Limiter

Время срабатывания - время, необходимое компрессору для реакции на сигналы, уровень которых

превысил порог срабатывания. Из-за физической зависимости между частотой и скоростью нарастания

напряжения для низких частот требуется большее время срабатывания, чем для сравнительно более

высоких: таким образом предотвращаются неприятные динамические искажения. При компрессировании

программного материала, содержащего широкий спектр частот, время срабатывания обычно

устанавливается таким, чтобы соответствовать самой низкой частотной составляющей.

Для обычного динамического диапазона при использовании режима компрессии подобная практика

нормальна. Но в режиме лимитирования требуется ограничить пики сигналов заданным максимальным

уровнем, чтобы избежать искажений в последующих устройствах обработки. При использовании

традиционного компрессора в режиме лимитера это приведет к тому, что чувствительность

кратковременных ВЧ-пиков не будет понижена.

Эти пики могут привести к искажениям в последующих устройствах, например, магнитофонах или

радиопередатчиках. Таким образом, временные параметры лимитера должны быть точно отстроены, чтобы

предотвратить подобные явления.

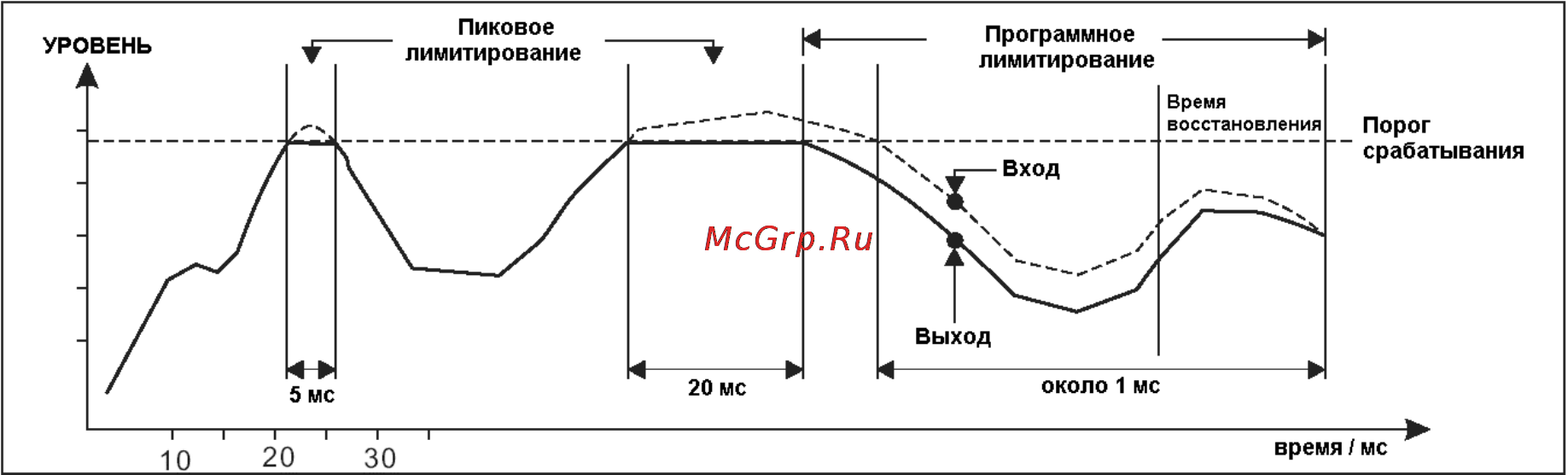

Рис. 12: Характеристика кривой IGC секции лимитера

На диаграмме показано функционирование схемы интерактивной подстройки чувствительности (IGC) в

секции лимитера ▲LTO CLE 2.0. Сплошная линия отображает выходной сигнал, пунктирная линия -

входной. Участки между двумя линиями представляют величину снижения чувствительности. Лимитер

активируется, когда уровень заданного порога срабатывания превышается более, чем на 20 мс. Спустя 1

секунду после падения сигнала ниже порога срабатывания восстанавливается единичный коэффициент

усиления, т.е. входной и выходной сигналы идентичны.

5. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

5.1 Подключение к сети электропитания

Перед включением в розетку пожалуйста, убедитесь, что рабочее напряжение компрессора/лимитера/гейта

▲LTO CLE 2.0, а также плавкий предохранитель соответствуют напряжению сети электропитания.

Не подключайте кабель электропитания к прибору, пока не установлено правильное напряжение. Не

подключайте кабель электропитания к розетке, пока не установлено правильное напряжение.

Подключение к сети электропитания компрессора/лимитера/гейта ▲LTO CLE 2.0 должно осуществляться

при помощи прилагаемого сетевого кабеля и стандартной розетки IEC, что отвечает всем международным

требованиям к технике безопасности.

4.2 Звуковая коммутация

В компрессоре-гейте ▲LTO CLE 2.0 имеются два типа входных коммутационных разъемов – балансные

XLR и 1/4" TRS Jack. Это позволяет применять устройство в различных областях без потери уровня

сигнала.
