4.1.1 Регулировка уровня порога срабатывания
Регулировка порога срабатывания секции экспандер/гейт возможна в очень широком диапазоне, охватывая
таким образом все рабочие уровни. При повороте регулятора THRESHOLD до отказа против часовой
стрелки секция экспандер/гейт отключается.
4.2 Секция Compressor
Регулировка динамической обработки CLE 2.0 обеспечивается посредством высококачественного VCA
(усилителя, управляемого напряжением) с рабочим диапазоном 60 дБ, т.е. уровень входных сигналов
может быть уменьшен или увеличен на 60 дБ. При работе компрессора уровни входных сигналов ниже
регулируемого порога срабатывания не изменяются. Однако, как только входной сигнал превысит уровень
порога срабатывания, включается динамическая обработка. Величина компрессии (снижения
чувствительности) пропорциональна величине, на которую входной сигнал превысил уровень порога
срабатывания.
4.2.1 Регулятор порога срабатывания THRESHOLD
Регулятор порога срабатывания THRESHOLD определяет точку, в которой определенный входной уровень
вызывает снижение чувствительности. Например, при уровне +10 dBu и пороге срабатывания +3 dBu
максимальная компрессия составит 7 дБ (10 - 3 дБ). При том же входном уровне и пороге срабатывания -10
dBu максимальная компрессия составит 20 дБ (10 - [-10] = 20 дБ). Диапазон регулятора порога
срабатывания от -40 до +20 dBu.
При полном повороте регулятора Threshold по часовой стрелке уровень порога срабатывания составляет
+20 dBu. На практике подобный уровень не может быть достигнут из-за перевозбуждения прибора. Данная
установка позволяет выключить секцию Compressor, например, при независимом использовании секций
Expander/Gate или Peak Limiter.
Степень и тип компрессии определяются не только регулятором TRESHOLD, но также регуляторами RATIO,
ATTACK и RELEASE и переключателем AUTO.
4.2.2 Регулятор RATIO
Регулятор RATIO определяет коэффициент изменения выходного уровня по сравнению со входным, для
всех сигналов, превышающих порог срабатывания. Диапазон регулятора отградуирован в дБ, т.е. при
превышении входного уровня на указанное число выходной уровень увеличится на 1 дБ.
Выходной уровень может быть ограничен двумя способами: таким образом, что никакой сигнал не может
превысить заданный максимум, или же пики превышающие уровень порога срабатывания, понижаются
пропорционально. Величина этого изменения динамики задается параметром RATIO.
Коэффициент 1:1 означает, что уровень выходного сигнала по сравнению со входным не изменяется.
Коэффициент 2:1 означает, что каждые 2 дБ увеличения входного уровня выше порога срабатывания
приведут к увеличению выходного уровня 1 дБ. Коэффициент 10:1 означает, что каждые 10 дБ увеличения
входного уровня выше порога срабатывания приведут к увеличению выходного уровня на 1 дБ, и т.д. При
полном повороте регулятора RATIO по часовой стрелке коэффициент составит ∞ :1.
Обратите внимание, что компрессия всего программного материала (достигаемая низкими установками
порога срабатывания) при больших значениях коэффициента звучит менее естественно. Значения RATIO
4:1 и ниже менее влияют на динамику программного материала и часто используются для компрессии звука
бас-гитары, малого барабана или вокала. При микшировании и радиовещании обычно используются
умеренные установки.

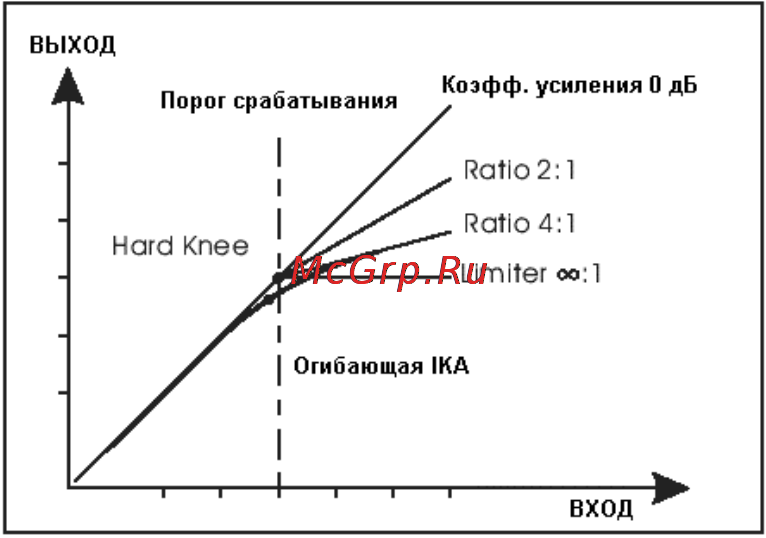

Рис. 10: Характеристика интерактивной адаптации перегиба кривой компрессии (IKA)
4.2.3 Регулятор времени срабатывания Attack
Характеристики компрессора во многом определяются временем срабатывания, т.е. временем, через
которое компрессор начинает понижать выходной уровень после превышения сигналом порога
срабатывания.
Для очень быстрых пиков уровней, например, хлопков, малого барабана и т.п. требуются малые значения
времени срабатывания. При другом роде программного материала предпочтительней использовать более
долгое время срабатывания. В принципе всегда рекомендуется начинать обработку с более долгим
11
