временем срабатывания. При необходимости время может быть осторожно уменьшено, так как при
коротком времени срабатывания опасность динамических искажений обычно увеличивается. Диапазон
времени срабатывания CLE 2.0 - от 1 до 150 миллисекунд.
4.2.4 Регулятор времени восстановления Release
Время восстановления - время, необходимое компрессору для возврата к нормальной чувствительности
после падения входного сигнала ниже уровня порога срабатывания. Некорректная установка данного
параметра может привести к двум фундаментальным проблемам:
1. При слишком коротком времени срабатывания общая громкость колеблется при пиках сигнала выше
порога срабатывания, что приводит к неприятному эффекту "пульсирующих вздохов".
2. При слишком долгом времени восстановления эффект "вздохов" появляется, когда за громким пассажем
резко следует тихий музыкальный отрывок. В результате компрессор увеличивает общую громкость тихих
отрывков, что приводит к неблагозвучным эффектам.
Диапазон времени восстановления в CLE 2.0 изменяется от 0,05 до 5 секунд.
4.2.5 Переключатель Auto
Время срабатывания и время восстановления - важнейшие параметры, значительно влияющие на качество
динамической обработки сигнала. При включении функции AUTO время срабатывания и время
восстановления автоматически настраивается в соответствии с программным материалом, что эффективно
предотвращает ошибки, возможные при установке этих параметров вручную.
Функция AUTO устраняет такие нередко встречающиеся побочные эффекты компрессии, как "вздохи",
модуляционные искажения и т.д.
4.2.6 Регулятор выхода Output
Так как процессы компрессирования и лимитирования связаны с понижением чувствительности, выходной
уровень компрессора/лимитера обычно оказывается ниже нормального рабочего уровня, и возникает
необходимость в компенсации потерь уровня. Понижение выходного уровня требуется при более низком
рабочем уровне последующего устройства обработки (например, у устройства большая входная
чувствительность).
4.2.7 Переключатель обхода Bypass
При включении обхода выключаются все функции обработки CLE 2.0. Переключатель обычно используется
для непосредственного сравнения обработанного и необработанного сигнала. При отключении режима
Bypass прибор работает как компрессор или лимитер, в зависимости от установок.
Обратите внимание, что в режиме обхода входной сигнал, тем не менее, подключен ко всем схемам CLE
2.0, поэтому все необходимые регуляторы могут быть использованы "всухую" - не влияя на исходный
сигнал. В сочетании с индикатором снижения чувствительности GAIN REDUCTION это создает мощный
инструмент для сравнения обработанного и необработанного сигнала и для точной установки параметров
компрессии.
4.2.8 Индикатор снижения чувствительности GAIN REDUCTION
Индикатор снижения чувствительности GAIN REDUCTION состоит из двенадцати светодиодных
индикаторов на передней панели CLE 2.0. Он обеспечивает удобное визуальное отображение величины
снижения чувствительности в любой момент времени. Если входной сигнал превышает уровень порога
срабатывания и начинает действовать компрессор, индикатор укажет величину снижения
чувствительности.
На нижеследующей диаграмме приведено соотношение между входным и выходным уровнем компрессора,
в зависимости от значений параметров Threshold, Ratio, Attack и Release. Наглядно отображено, что при
компрессировании выходной уровень всегда ниже входного уровня.

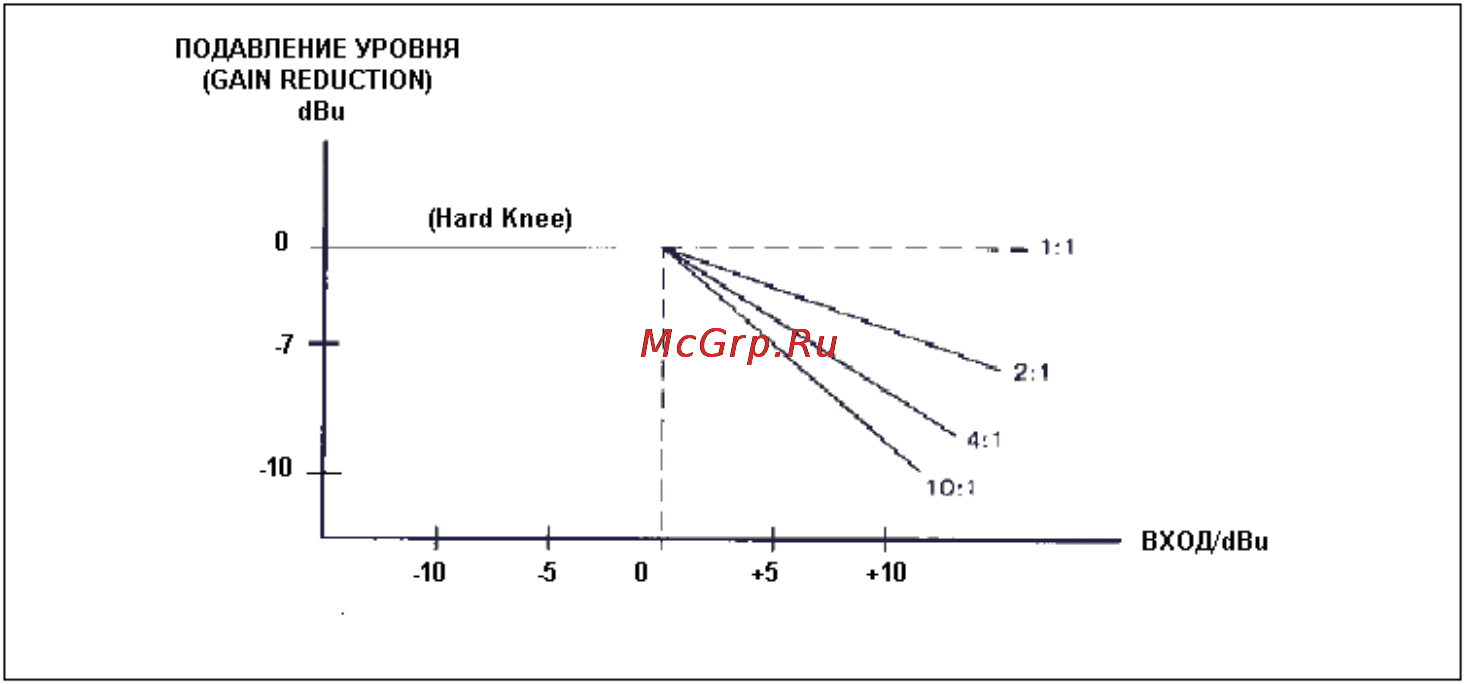

Рис. 11: Эффект компрессии может быть выражен как величина снижения чувствительности любого
входного сигнала
12
