Alto CLE2.0 [11/26] Работа с прибором

24. Звуковые входы (INPUT)

Эти разъемы служат для подключения источника сигнала. Входной сигнал может подаваться через 1/4-

дюймовые TRS-разъемы или разъемы XLR.

25. Звуковые выходы (OUTPUT)

Выходной сигнал может подключаться через 1/4-дюймовые TRS-разъемы или разъемы XLR.

26. Регулятор номинального рабочего уровня Operating Level

Служит для установки номинального рабочего уровня -10 dBV или +4dBu.

Индикатор уровня входа/выхода (18) автоматически соотносится с выбранным номинальным уровнем, т.е.

всегда обеспечивается оптимальный рабочий диапазон индикатора.

27. Разъем посыла на внешнее управляющее устройство (Sidechain Send)

Этот 1/4-дюймовый несимметричный джековый разъем служит для направления аудиосигнала на внешнее

устройство обработки.

28. Разъем возврата с внешнего управляющего устройства (Sidechain Return)

Этот 1/4-дюймовый несимметричный джековый разъем служит для возврата аудиосигнала с внешнего

устройства обработки.

4. РАБОТА С ПРИБОРОМ

4.1 Секция Expander/Gate

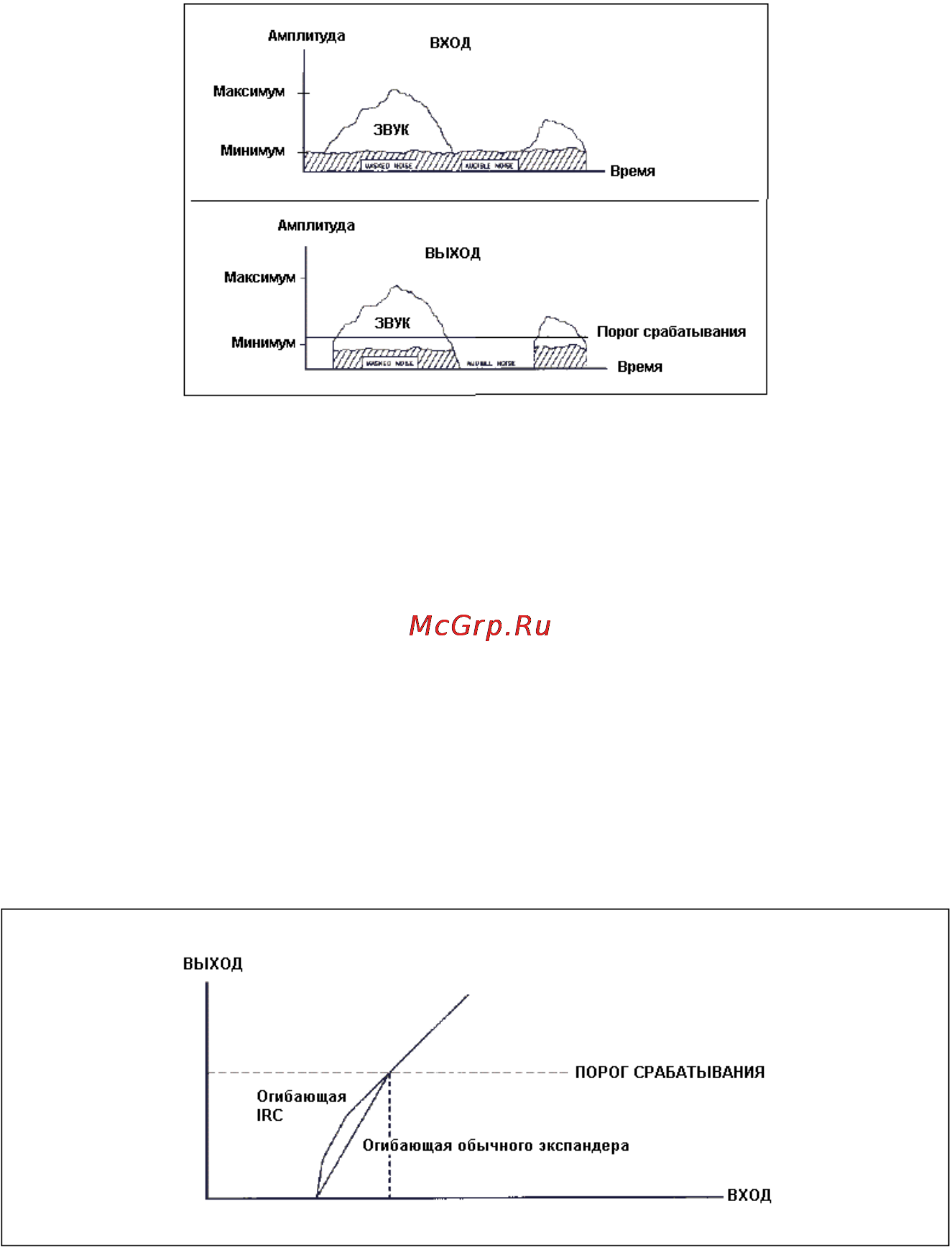

Рис 8: Функция экспандера

Как уже описывалось в разделе 2.1, "Технические предпосылки", нисходящий экспандер автоматически

понижает общий уровень всех сигналов ниже регулируемого порога срабатывания. Работа экспандера,

таким образом, противоположна работе компрессора/лимитера. В экспандере обычно используется пологая

кривая подавления сигнала, при которой уровень сигнала падает постепенно. Гейты, однако, можно

рассматривать как экспандеры с высоким коэффициентом подавления сигнала. Если уровень сигнала

падает ниже порога срабатывания, он радикально ослабляется.

CLE 2.0 оборудован новой схемой экспандера IRC (интерактивная регулировка коэффициента подавления

сигнала), в которой коэффициент регулируется автоматически в зависимости от программного материала.

Традиционные экспандеры имеют тенденцию резко обрывать сигнал, в результате чего часто становятся

слышны изменения чувствительности.

Экспандер IRC имеет плавную, интерактивную нелинейную кривую подавления сигнала, наилучшим

образом соответствующую особенностям человеческого слуха. Время подавления критических сигналов,

близких к пороговому уровню, составляет примерно минуту, в то время как сигналы более низкого уровня

подвержены более быстрому подавлению.

Рис. 9: Характеристики кривой адаптивного экспандера
