TRIMMER
1. Cabeça “Tap and go” Ø 105 mm 2 os em nylon Ø 2
mm.
ROÇADORA
2. Cabeça “Tap and go” Ø 109 mm 2 os em nylon Ø 2
mm.
3. Disco 4 dentes Ø 8”/205 mm, espessura 2 mm.
ATENÇÃO: a utilização de dispositivos de corte
não aprovados pelo fabricante pode acarretar situações
de perigo.
ΧΟΟΚΌΠΤΙΚΌ
1. Κεφαλή “Tap and go” Ø 105 mm - 2 νήματα νάιλον Ø 2
mm
ΘΑΜΝΟΚΟΠΤΙΚΟΥ
2. Κεφαλή “Tap and go” Ø 109 mm - 2 νήματα νάιλον Ø 2
mm
3. Δίσκος 4 δοντιών Ø 8"/205 mm, πάχους 2 mm
ΠΡΟΣΟΧΗ - Η χρήση εργαλείων κοπή η
εγκεκριένων από τον κατασκευαστή πορεί να
προκαλέσει επικίνδυνε καταστάσει.
TIRPANIN
1. “Tap and go” Uç Ø 105 mm – 2 naylon ip Ø 2 mm
BUDAYICININ
2. “Tap and go” Uç Ø 109 mm – 2 naylon ip Ø 2 mm
3. 4 dişli disk/plak Ø 8”/205 mm, kalınlık 2 mm
KKAT Üretici tarandan onaylanmayan
kesme seçenekleri tehlikeli durumlara yol
abilir.
17 18 19 20
AVISO Quando acoplar os acessórios ao motor, certique-
se sempre do perfeito alinhamento da transmissão com o engate
rápido do motor para facilitar a montagem.
MONTAGEM DO ACESSÓRIO NO MOTOR

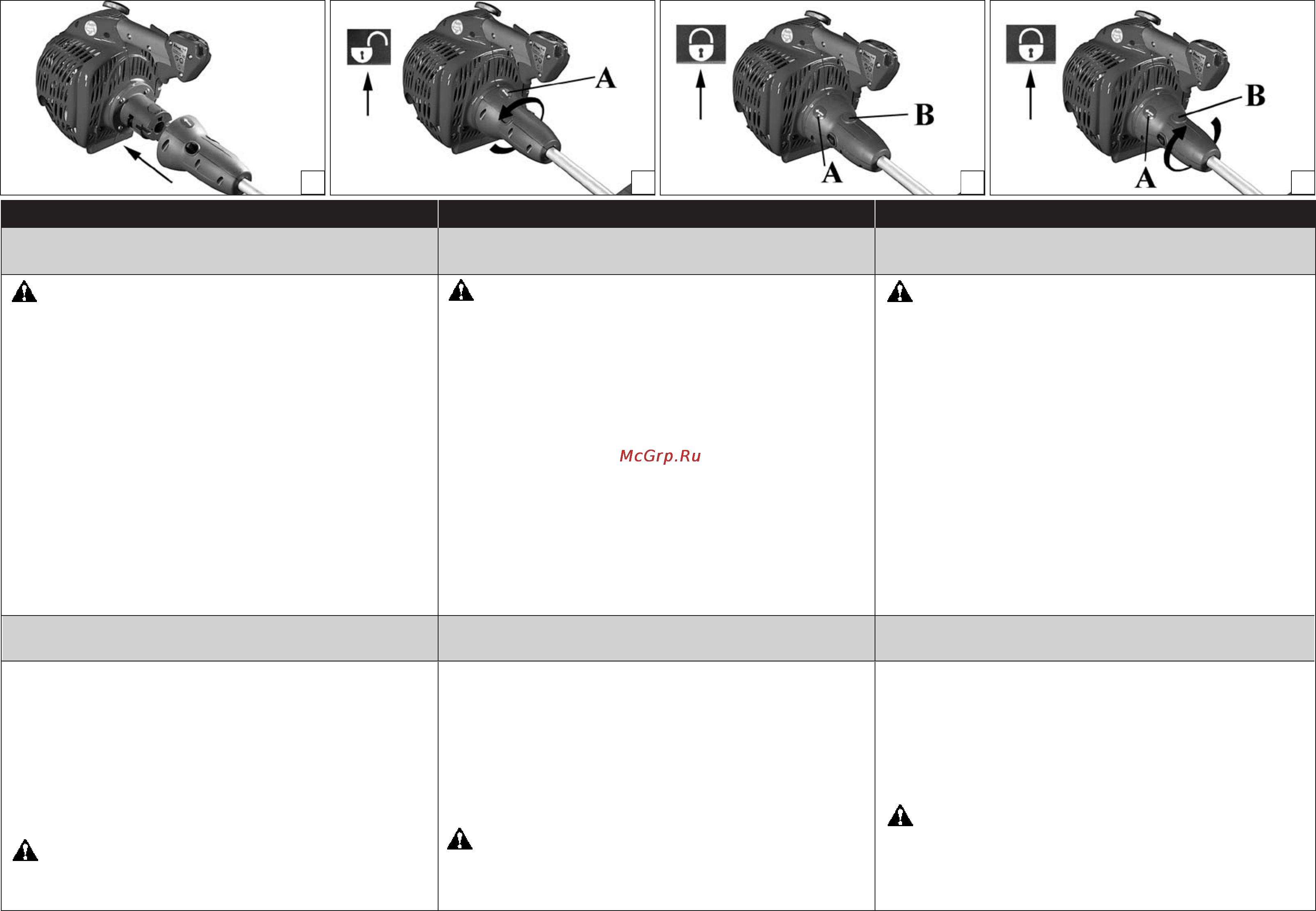

1) Para acoplar o acessório ao motor (Fig.17), insira o engate
rápido até fazer coincidir a seta (A, Fig.18) com o símbolo do
aloquete aberto.
2) Rode, depois, para a esquerda (Fig.18) até fazer coincidir a
seta (A) com o símbolo do aloquete fechado (Fig.19). A
conrmação do engate é dada pelo botão de comando de engate
rápido (B, Fig.19), que se insere automaticamente no respectivo
lugar.
DESMONTAGEM DO ACESSÓRIO DO MOTOR (Fig.20)
Para desengatar o acessório do motor, accione o botão de comando
de engate rápido (B) e, simultaneamente, rode para a esquerda até
fazer coincidir a seta (A) com o símbolo do “aloquete aberto.
ΠΡΟΣΟΧΗ - Όταν συνδέετε τον κινητήρα με τα εξαρτήματα,
επιβεβαιώνετε πάντοτε τη σωστή ευθυγράμμιση του συστήματος
κίνησης με τη διάταξη ταχείας σύζευξης του κινητήρα για να
διευκολύνετε τη συναρμολόγηση.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΣΤΟΝ ΚΙΝΗΤΗΡΑ
1) Για να συνδέσετε το εξάρτημα στον κινητήρα (Εικ. 17) εισάγετε
τη διάταξη ταχείας σύζευξης μέχρι να συμπέσει το βέλος (Α,
Εικ.18) με το σύμβολο "ανοιχτή κλειδαριά".
2) Γυρίστε το εξάρτημα αριστερόστροφα (Εικ. 18) μέχρι να συμπέσει
το βέλος (Α) με το σύμβολο "κλειστή κλειδαριά" (Εικ. 19). Η
επιβεβαίωση της σύζευξης θα σας δοθεί από το πλήκτρο γρήγορου
χειρισμού (Β, Εικ.19),που θα μπει αυτόματα στη θέση του.
ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ
ΚΙΝΗΤΗΡΑ (Εικ.20)
Για να αποσυναρμολογήσετε το εξάρτημα από τον κινητήρα,
πατήστε το πλήκτρο γρήγορου χειρισμού διάταξης σύζευξης (Β)
και ταυτόχρονα γυρίστε δεξιόστροφα το εξάρτημα, μέχρι το βέλος
(Α) να συμπέσει με το σύμβολο "ανοιχτή κλειδαριά".
DİKKAT Motoru aksesuarlara takarken, montaj işlemini
kolaylaştırmak için transmisyon kayışının motorun hızlı takma
kancası ile tam olarak hizalı olduğunu daima kontrol ediniz.
AKSESUARIN MOTORA TAKILMASI
1) Aksesuarı motora takmak için ek. 17), ok "açık kilit" sembolü
ile (A, Şek. 18) karşılaşıncaya kadar hızlı takma kancasını
geçiriniz.
2) Daha sonra ok (A), "kapalı kilit" sembo (Şek.19) ile
karşılaşıncaya kadar saatin tersi yönde ek. 18) çeviriniz.
Talma işleminin gerçekleştirildiği hızlı takma kancası
kumanda tuşu (B, Şek.19) tarafından, yuvaya otomatik olarak
girmek suretiyle onaylanacaktır.
AKSESUARIN MOTORDAN SÖKÜLMESİ (Şek. 20)
Aksesuarı motordan sökmek için, hızlı takma kancasını (B) hareket
ettiriniz ve ok (A) "açık kilit" sembolü ile karşılaşıncaya kadar aynı
anda saatin tersi yönde çeviriniz.
MONTAGEM MONTAJΣΥΝΑΡΜΟΛΟΓΗΣΗ
DISPOSITIVOS DE CORTE ACONSELHADOS ÖNERILEN KESME SENEKLERIΣΥΝΙΣΤΏΜΕΝΑ ΕΡΓΑΛΕΊΑ ΚΟΠΉΣ
