57
РУССКИЙ
Česky Polski
СБОРКА
´
УСТАНОВКА ЩИТКА БЕЗОПАСНОСТИ (Рис.
1А-В)
Установите щиток (А) на штангу с помощью винтов
(В) в положение, позволяющее оператору безопасно
работать.
ПРИМЕЧАНИЕ: щитком (С, Рис. 1А) пользуйтесь
только если используется головка с леской. Защитный
картер (С) прикрепляется к защитному картеру (А) с
помощью винта (G).
При использовании фрез по дереву (22-60-80 зубьев),
всегда ставьте металлический щиток (Рис. 1В),
заказывается дополнительно.
УСТАНОВКА ФРЕЗЫ (Рис. 2)
Отвертите болт (А) вращением по часовой стрелке;
снимите, крышку (D) и нижний фланец (Е). Установите
фрезу (R) на верхний фланец (F), убедившись, что
направление вращения фрезы правильное. Установите
нижний фланец (Е), крышку (D) и затяните болт (А)
вращением против часовой стрелки. Вставте чеку в
соответствующее отверстие (L) для фиксации фрезы и
затяните болт (А, рис. 2А) с усилием 2,5 Kgm (25 Nm).

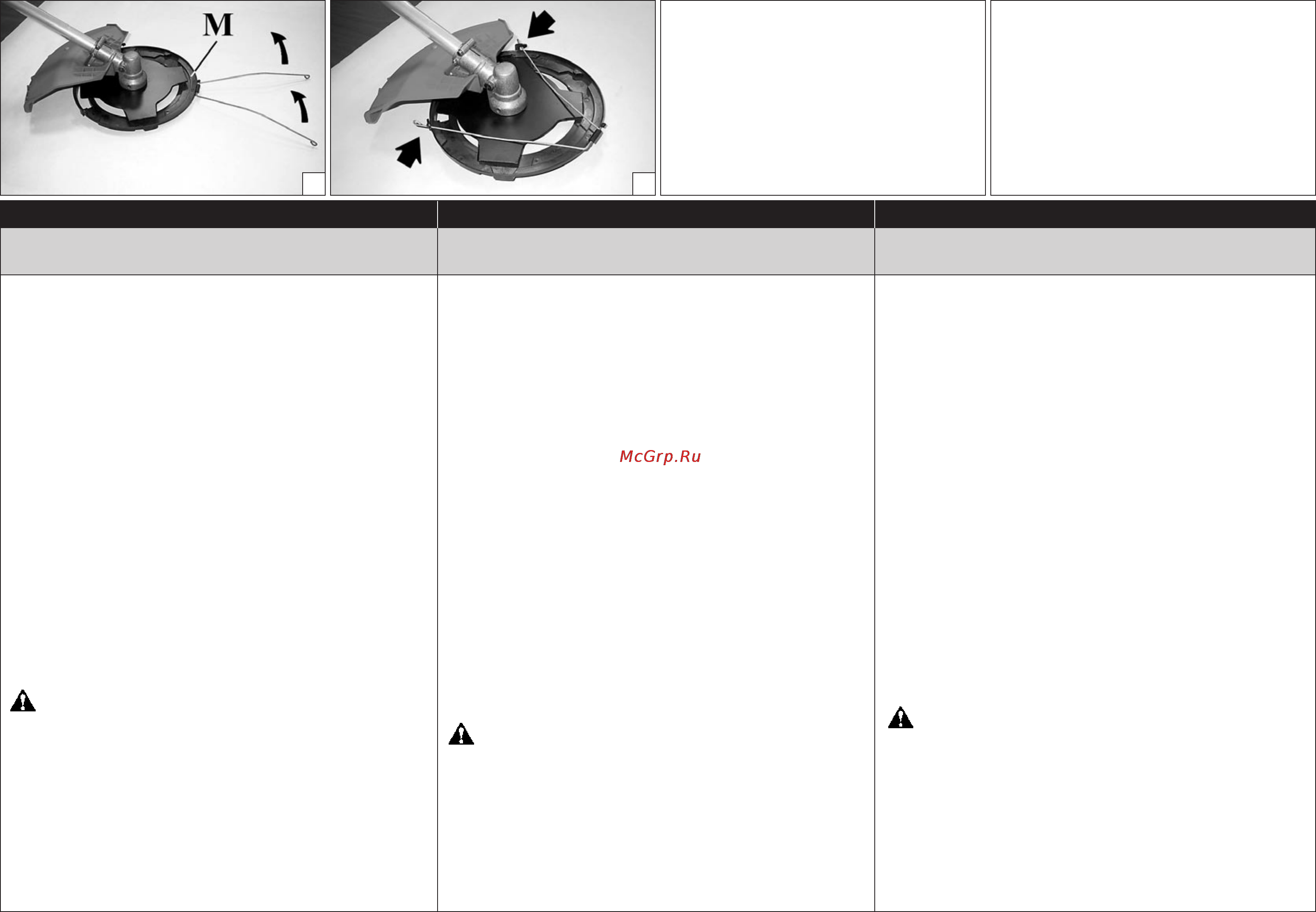

Внимание! Во время транспортировки или
складирования кустореза, установите на нем защитный
колпак диска (M) p.n. 4196086, как показано на рисунках
4-5.
УСТАНОВКА ГОЛОВКИ С ЛЕСКОЙ (Рис. 3)
Установите верхний фланец (F) на место. Вставьте в
отверстие головки (L) фиксирующий палец и установите
головку (N), вращая ее против часовой стрелки.
MONTÁŽ
MONTÁŽ OCHRANNÉHO ŠTÍTU (obr. 1A-B)
Štít (A) přišroubujte pomocí šroubů (B) k trubce hřídele
do polohy umožňující bezpečnou práci.
POZNÁMKA: Nástavec štítu (C, obr. 1A) použijte
pouze s hlavicí s nylonovými strunami. Nástavec štítu
(C) připevněte šroubem (G) ke štítu (A).
Pro kotouče na dřevo (22-60-80 zubů) vždy použijte
vhodný kovový ochranný štít (obr. 1B).
MONTÁŽ KOTOUČE (obr. 2)
Šroub (A) vyšroubujte směrem doprava (ve směru
hodinových ručiček); sejměte podložku (B), kryt (D) a
dolní unašeč (E). Na horní unašeč (F) nasaďte kotouč
(R) a zkontrolujte správný směr otáčení. Nasaďte dolní
unašeč (E), kryt (D), podložku (B), a zašroubujte šroub
(A) směrem doleva (proti směru hodinových ručiček).
Přiložený čep (L) zasuňte do příslušného otvoru, aby
bylo možné zablokovat kotouč a utáhnout šroub (A,
obr. 2) na 2,5 kgm (25 Nm).
UPOZORNĚNÍ! - V případě přepravy nebo
skladování křovinořezu nasaďte kryt kotouče (M) kód
4196086 podle obr. 4-5.
VYŽÍNACÍ HLAVA (Obr. 3)
Nasaďte horní unašeč (F) a zablokujte hřídel tak, že
čep (L) vsunete do otvoru nebo stiskněte příslušné
tlačítko. Vyžínací hlavu (N) dotáhněte rukou proti směru
hodinových ručiček. Při jejím použití nezapomeňte mít
namontovaný nástavec štítu (C).
MONTAŻ
MONTAŻ OSŁON BEZPIECZEŃSTWA (RYS. 1A-B)
Zamocować osłonę (A) na osłonie wału napędowego
za pomocą śrub (B) w takiej pozycji, która zapewni
bezpieczeństwo pracy.
UWAGA: Osłonę (C, Rys. 1A) używać jedynie podczas
pracy głowicą żyłkową. Osłona (C) powinna zostać
zamocowana do osłony (A) za pomocą śruby (G).
W przypadku tarcz tnących do drewna (22-60-80 zębnych),
należy zawsze stosować specjalne osłony metalowe (Rys.
1B).
MONTAŻ TARCZ (Rys. 2)
Odkręcić śrubę (A) w kierunku zgodnym z ruchem
wskazówek zegara; wyjąć (B), dysk (D) oraz dolny kołnierz
(E). Zamontować tarczę tnącą (R) na górnym kołnierzu
(F) sprawdzając, czy obraca się we właściwym kierunku.
Zamontować dolny kołnierz (E), dysk (D), oraz przykręcić
śrubę (A) w kierunku przeciwnym do ruchu wskazówek
zegara. Włożyć załączony sworzeń (L) do właściwego otworu,
aby zablokować tarczę tnącą oraz dokręcić śrubę (A, Rys. 2)
do 2,5 kgm (25 Nm).
UWAGA! - W razie transportu oraz na czas
magazynowania kosy, należy zamontować osłonę tarczy
tnącej (M), kod 4196086, zgodnie ze wskazówkami podanymi
na Rys. 4-5.
MONTAŻ GŁOWICY Z ŻYŁKĄ NYLONOWĄ (RYS. 3)
Zamontować górny kołnierz (F). Włożyć trzpień blokujący
przekładnię (L) we właściwy otwór i ręcznie przykręcić
głowicę (N) w kierunku przeciwnym do ruchu wskazówek
zegara.
