PARA DAR PARTIDA MOTORUN ÇALIŞTIRILMASIΕΚΚΙΝΗΣΗ

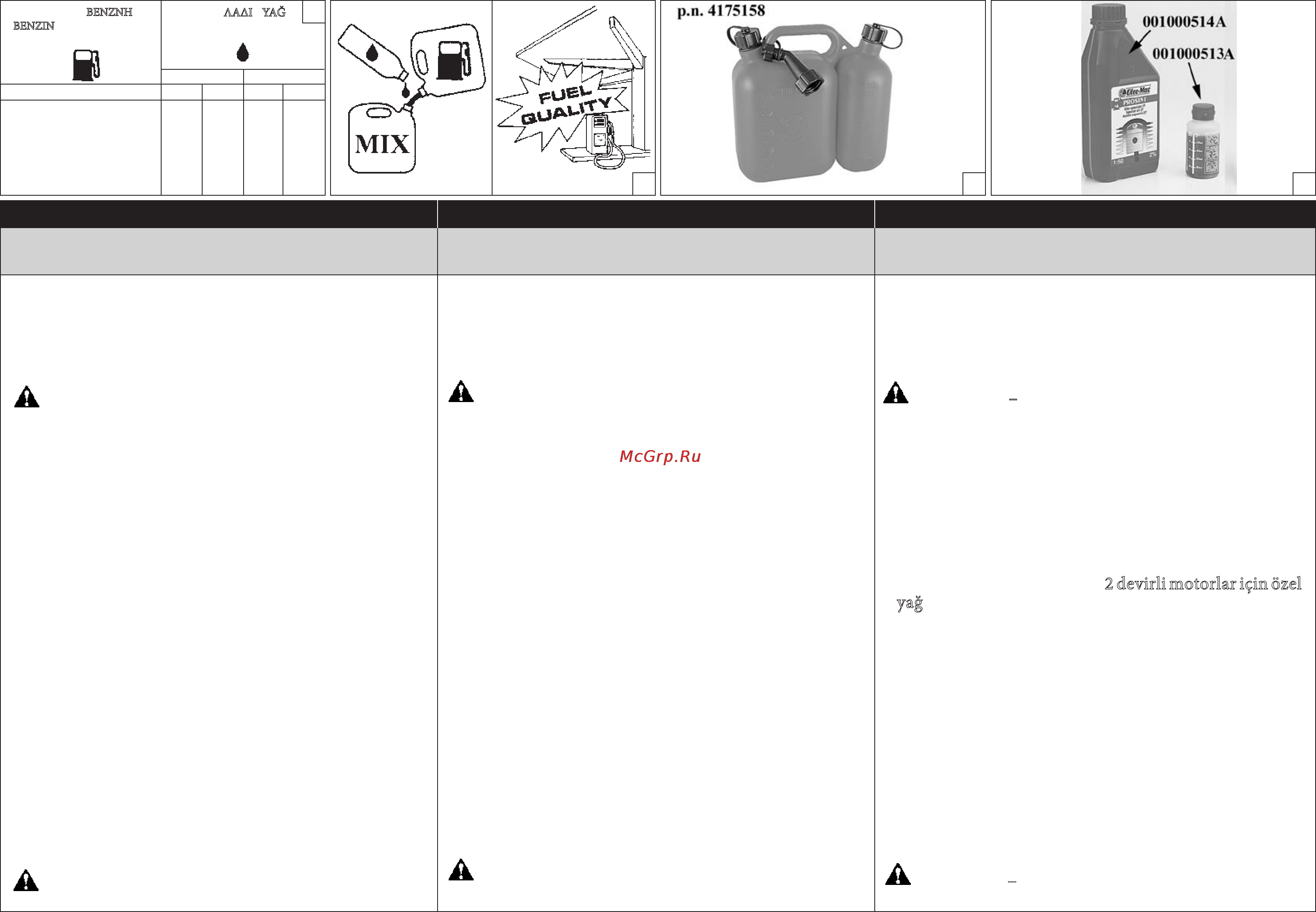

MISTURA DE COMBUSTIVEL (Fig. 16-17)
Utilize combustível (mistura óleo/gasolina) a 4% (25:1).
Com òleo PROSINT Oleo-Mac use una mistura a 2%
(50:1).
ATENÇÃO: – Os motores de 2 velocidades são dotados
de uma potência especí
f i
ca elevada. Aconselhamos, por isso,
a utilização de gasolinas sem chumbo de marca conhecida,
com um número de octanas não inferior a 90. LEIS LOCAIS
REGULAM O TIPO DE GASOLINA A UTILIZAR (COM
OU SEM CHUMBO). É OBRIGATÓRIO RESPEITÁ-LAS!
- Mantenha a gasolina, o óleo e a mistura em recipientes
homologados (Fig.18).
- Na preparação da mistura, utilize apenas óleo especíco
para motores de 2 tempos (Fig.19).
- Agite o recipiente da mistura antes de proceder ao
abastecimento (Fig.20).
- Execute o abastecimento de carburante sempre com o
motor desligado e longe de quaisquer chamas (Fig.21).
- Antes de abrir o tampão do reservatório, coloque a
roçadora numa superfície plana e sólida, de modo a evitar
quaisquer derrames. Abra o tampão com cautela para
libertar lentamente o excesso de pressão e evitar que o
carburante transborde.
- Prepare apenas a mistura necessária à utilização; não a
deixe no reservatório ou no reservatório por muito tempo.
Aconselha-se a utilização do aditivo ADDITIX 2000 da
Emak cód. 001000972 (Fig.22), para conservar a mistura
por um período de um ano.
ATENÇÃO: inalar o gás de escape é nocivo à saúde.
Benzin Yağ Karışımı (Şekil 16-17)
% 4’lük (25:1) yağ/benzin karışımı kullanın.
Özel Oleo-Mac PROSINT yağı kullanıyorsanız %2’lik
(50:1) yağ/benzin karışımı hazırlayın.
DİKKAT!
– 2 devirli motorlar özel yüksek bir
güçle donatılmışlardır, bu nedenle bilinen bir marka
90 değerinin altında olmayan kurşunsuz benzin
kullanımını öneriyoruz.
KULLANILACAK BENZİN TİPİNİ (KURŞUNLU
VEYA KURŞUNSUZ) YEREL KANUNLAR
BELİRLEMEKTEDİR. BUNLARA UYULMASI
ZORUNLUDUR!
- Benzin, yağ ve karışımı uygun kaplarda koruyun (Şekil
18).
- Karışımı hazırlarken yalnızca
2 devirli motorlar için özel
yağ kullanın (Şekil 19).
- Karışımı yakıt doldurmadan önce iyice karıştırın (Şekil
20).
- Yakıt ikmalini daima motor kapalıyken ve ateşten uzak
bir yerde gerçekleştirin (Şekil 21).
- Depo tapasını açmadan önce motorlu tirpani devrilmeyecek
şekilde düz ve sert bir yüzey üzerine yerleştirin. Fazla
basıncı yavaşça dışarı vermek ve yakıt taşmasını önlemek
için tapayı dikkatlice açın.
- Yalnızca kullanmak için yeterli miktarda karışım hazırlayın;
karışımı yakıt deposunda veya kapta bırakmayın. Karışımı
bir yıl gibi bir süre ile saklamak üzere 001000972 kodlu
Emak ADDITIX 2000 (Şekil 22) katkı maddesini
kullanmanız önerilir.
DİKKAT
– Egzoz gazını solumak sağlığınıza
zararlıdır.
ΑΝΑΜΙΚΤΟ ΚΑΥΣΙΜΟ (εικ. 16-17)
Χρησιμοποιείτε καύσιμο (μίγμα λάδι/βενζίνη) του 4% (25:1).
Χρησιμοποιείτε το PROSINT λάδι Oleo-Mac, με καύσιμο μίγμα
του 2% (50:1).
ΠΡΟΣΟΧΗ! - Οι δίχρονοι κινητήρες έχουν υψηλή
απόδοση ισχύος και γι' αυτό συνιστάται η χρήση αμόλυβδης
βενζίνης γνωστής μάρκας, με ελάχιστο αριθμό οκτανίων
90. Η ΤΟΠΙΚΗ ΝΟΜΟΘΕΣΙΑ ΡΥΘΜΙΖΕΙ ΤΟΝ ΤΥΠΟ
ΒΕΝΖΙΝΗΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ
(ΜΕ Ή ΧΩΡΙΣ ΜΟΛΥΒΔΟ). Η ΤΗΡΗΣΗ ΤΗΣ ΕΙΝΑΙ
ΥΠΟΧΡΕΩΤΙΚΗ!
- Διατηρείτε τη βενζίνη, το λάδι και το μίγμα σε εγκεκριμένα
δοχεία (Εικ.18).
- Για την προετοιμασία του μίγματος χρησιμοποιείτε μόνο
λάδι κατάλληλο για δίχρονους κινητήρες (Εικ.19).
- Ανακινήστε το δοχείο του μίγματος πριν τον ανεφοδιασμό
(Εικ.20).
- Ο ανεφοδιασμός καυσίμου πρέπει να γίνεται πάντα με τον
κινητήρα σβηστό και μακριά από φλόγες (Εικ.21).
- Πριν ξεβιδώσετε την τάπα του ρεζερβουάρ, τοποθετήστε
το θαμνοκοπτικού σε επίπεδη και σταθερή επιφάνεια έτσι
ώστε να μην μπορεί να ανατραπεί. Ανοίξτε προσεκτικά την
τάπα για να εκτονωθεί αργά η πίεση και για να αποφύγετε
πιτσιλίσματα καυσίμου.
- Προετοιμάστε μόνο το αναγκαίο μίγμα για τη χρήση. Μην
αφήνετε το μίγμα στο ρεζερβουάρ ή σε δοχείο για μεγάλο
χρονικό διάστημα. Συνιστάται η χρήση προσθετικού
ADDITIX 2000 της Emak κωδ. 001000972 (Εικ.22), για
να διατηρείτε το μίγμα για περίοδο ενός έτους.
ΠΡΟΣΟΧΗ - Η εισπνοή των καυσαερίων βλάπτει την
υγεία.
