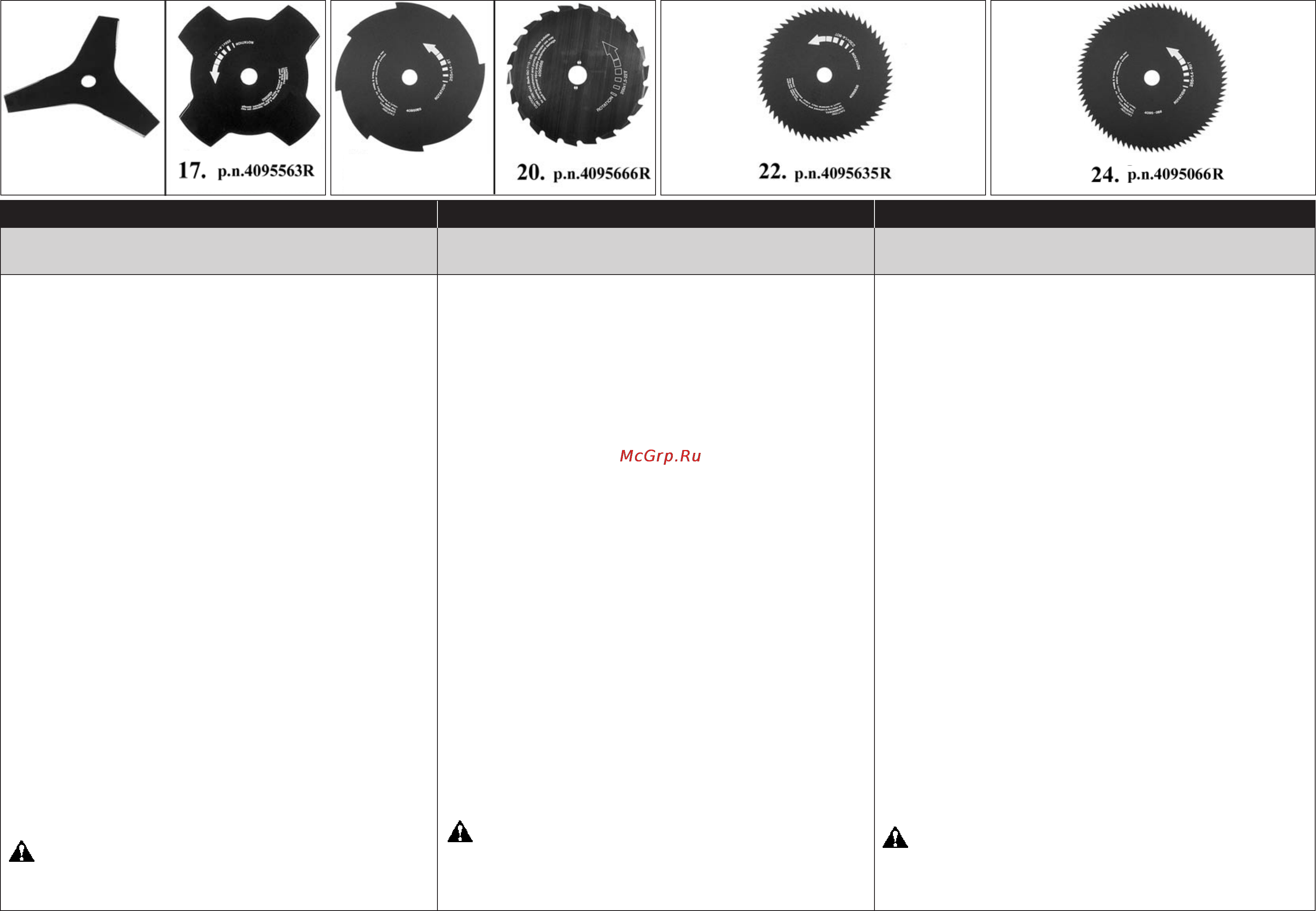

Рекомендуемые устройства резки
1. Нейлоновый дисковый нож с 4 зубьями -
Ø
10"/255
mm
2. Нейлоновый дисковый нож с 3 зубьями -
Ø
10"/255
mm
5. Диск “Pro Trim Professional” с 3 лезвиями
Ø
12"/315
mm
7. Головка “Tap and go”
Ø
130 mm - 2 лески
Ø
3 mm
7A. Головка “Tap and go”
Ø
130 mm - 2 лески
Ø
2.4 mm
8. Головка “Multiline”
Ø
2,75"/73 mm – 6 нитей
квадратного сечения 3 mm
9. Головка “Multiline”
Ø
2,75"/73 mm – 8 нитей
квадратного сечения 3.3 mm
11. 3 зубьями
Ø
10"/255 mm, толщиной 1,6 mm
12. Диск с 3 зубьями
Ø
10"/255 mm, толщиной 1,4 mm
13. Диск с 3 зубьями
Ø
10"/255 mm, толщиной 1,4 mm
15. Диск с 3 зубьями
Ø
10"/255 mm, толщиной 2,4 mm
17. Диск с 4 зубьями
Ø
10"/255 mm, толщиной 1,4 mm
19. Диск с 8 зубьями
Ø
10"/255 mm, толщиной 1,4 mm
20. Диск с 22 зубьями
Ø
8"/200 mm, толщиной 1,6 mm
(BC 420)
22. Диск с 60 зубьями
Ø
10"/255 mm, толщиной 1,4
mm
24. Диск с 80 зубьями
Ø
10"/255 mm, толщиной 1,4
mm
ВНИМАНИЕ – Использование неодобренных
изготовителем устройств резки может быть причиной
возникновения опасных ситуаций.
DOPORUČENÉ ŘEZNÉ NÁSTROJE
1. Nylonový nůž 4 zuby - Ø 10"/255 mm
2. Nylonový nůž 3 zuby - Ø 10"/255 mm
5. Kotouč "Pro Trim Professional" 3 nože -
Ø 12"/315 mm
7. Hlava "Klepni a jdi" Ø 130 mm - 2 nylonové struny
Ø 3 mm
7A. Hlava "Klepni a jdi" Ø 130 mm - 2 nylonové struny
Ø 2.4 mm
8. Hlava "Multiline" Ø 2,75 "/73 mm - 6 čtverhranných
strun, strana 3 mm
9. Hlava "Multiline" Ø 2,75 "/73 mm - 8 čtverhranných
strun, strana 3.3 mm
11. Nůž na trávu Ø 10"/255 mm, tloušťka 1,6 mm
12. Kotouč 3 zuby Ø 10"/255 mm, tloušťka 1,4 mm
13. Kotouč 3 pevné nože Ø 10"/255 mm, tloušťka
1,4 mm
15. Kotouč 3 zuby Ø 10"/255 mm, tloušťka 2,4 mm
17. Kotouč 4 zuby Ø 10"/255 mm, tloušťka 1,4 mm
19. Kotouč 8 zubů Ø 10"/255 mm, tloušťka 1,4 mm
20. Kotouč 22 zubů Ø 8"/200 mm, tloušťka 1,6 mm
(BC 420)
22. Kotouč 60 zubů Ø 10"/255 mm, tloušťka 1,4 mm
24. Kotouč 80 zubů Ø 10"/255 mm, tloušťka 1,4 mm
UPOZORNĚNÍ! - Použití řezných nástrojů, které
nebyly schváleny výrobcem, může být nebezpečné.
ZALECANE NARZĘDZIA TNĄCE
1. Nylonowe ostrze 4-zębne - Ø 10"/255 mm
2. Nylonowe ostrze 3-zębne - Ø 10"/255 mm
5. Tarcza tnàca 3 ostrzami "Pro Trim Professional" - Ø
12"/315 mm
7. Głowica półautomatyczna Ø 130 mm - 2 żyłki Ø 3
mm
7A. Głowica półautomatyczna Ø 130 mm - 2 żyłki Ø 2.4
mm
8. Głowica "Multiline" Ø 2.75 "/73 mm - 6 żyłek
kwadratowych o boku 3 mm
9. Głowica "Multiline" Ø 2.75 "/73 mm - 8 żyłek
kwadratowych o boku 3.3 mm
11. Ostrze do trawy Ø 10"/255 mm, grubość 1,6 mm
12. Tarcza tnàca 3-zębna Ø 10"/255 mm, grubość 1,4 mm
13. Tarcza tnàca z 3 stalowymi ostrzami Ø 10"/255 mm,
grubość 1,4 mm
15. Tarcza tnàca 3- zębna Ø 10"/255 mm, grubość 2.4 mm
17. Tarcza tnàca 4- zębna Ø 10"/255 mm, grubość 1.4 mm
19. Tarcza tnàca 8- zębna Ø 10"/255 mm, grubość 1.4 mm
20. Tarcza tnàca 22- zębna Ø 8"/200 mm, grubość 1.6 mm
(BC 420)
22. Tarcza tnàca 60- zębna Ø 10"/255 mm, grubość 1.4
mm
24. Tarcza tnàca 80- zębna Ø 10"/255 mm, grubość 1.4
mm
UWAGA! - Użycie narzędzi tnàcych niedozwolonych
przez producenta może doprowadzić do niebezpiecznych
sytuacji.
22. p.n.4095635R
p.n.4095065R
15. p.n.4095673R 19. p.n.4095065R
