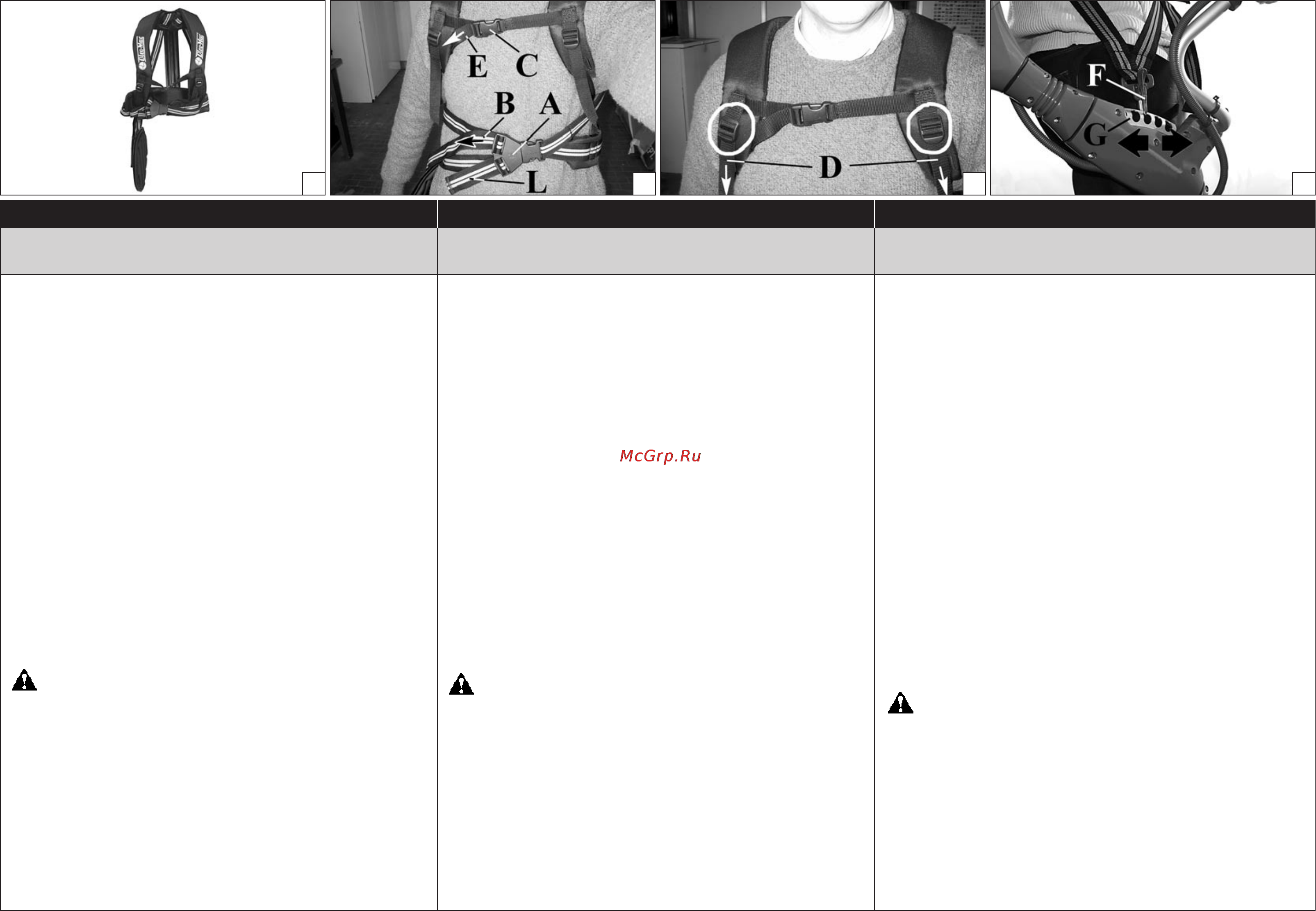

COMO REGULAR CORRECTAMENTE OS CINTOS
modelos BC 420 T
1. Utilize o sistema de cintos duplo (Fig. 45).
2. Prenda a vela (A, Fig. 46) na zona da cintura e regule-a
mediante o cinto superior (B).
3. Prenda a vela (C) na zona do tórax.
4. Regule a parte dos ombros mediante os dois cintos (D, Fig.
47). Estas operações permitem acentuar a distribuição do
peso nos ombros ou na cintura, à discrição do operador.
5. Regule o cinto (E, Fig. 46) da zona do tórax.
6. Prenda a roçadeira nos cintos mediante o grampo elástico
(F, Fig. 48).
7. Posicione o gancho (G) para obter o equilíbrio ideal da
roçadeira.
8. Regule a altura da máquina do solo mediante os dois cintos
(H - L, Fig. 49). A distância correcta entre o cinto e o grampo
elástico (F, Fig. 48), pode ser medida como ilustrado na Fig.
50. Esta regulação proporciona a distribuição correcta do
peso, ideal para obter o equilíbrio da roçadeira.
ATENÇÃO! Se utilizar lâminas para madeira (22-60-80
dentes), é obrigatório utilizar um sistema de correias duplo
equipado com desengate rápido.
REGRAS DE USO
- Ene a correia e segure sempre com as duas mãos nos punhos
enquanto a roçadora estiver a trabalhar.
- Utilize a roçadora conforme ilustra a Fig. 51.
- Verique sempre se o disco não està estalado depois de ter
batido acidentalmente contra objectos estranhos (pedras,
etc).
KAYIŞLARIN DOĞRU OLARAK AYARLANMASI BC
420 T MODELLER
1- Çi tip olan kayışları yerleştiriniz (Şekil 45)
2- Kayış tarafında bulunan kayış kıskacını tutturunuz (A, Şekil
46) ve üst kayış üzerinde hareket ederek onu ayarlayınız.
3- Göğüs kısmındaki kayış tokasını tutturunuz (C).
4- İki kayışlı omuzlukları ayarlayınız (D, Şekil 47). Bu kayış
ayarlama sistemiyle yükü büyük bir oranda omuzlara
doğru veya operatörün isteğine göre kayışa doğru dağıtmak
mümkündür.
5- Göğüs kısmındaki kayışı ayarlayınız (E, Şekil 46).
6- Temizleme makinesini sabitleyici vasıtasıyla kayışa
tutturunuz (F, Şekil 48).
7-Temizleme makinesini en rahat şekilde yüklenebilmek için
kancanın pozisyonunu ayarlayınız.
8- İki kayış üzerinde hareket ederek makinenin yerden
yüksekliğini ayarlayınız (H-L, Şekil 49). Kayış ile sabitleyici
arasındaki gerçek mesafe (F, Şekil 48), Şekil 50 ölçülebilir.
Bu ayarlama ayrıca temizleme makinesini iyi bir şekilde
kaldırabilmek için ağırlığın doğru oranda dağılmasına
yardım eder.
DİKKAT! – Ahşap bıçağı kullanılması durumunda
(22-60-80 diş) hızlı ayırmada etkili çi kayış kullanılması
zorunludur.
KULLANIMI
- Askıyı giyin. Motorlu tırpanı kullanırken daima her iki
elinizle sapları tutun.
- Motorlu tırpanı Şekil 51 de gösterildiği gibi kullanın.
- Bıçak yabancı cisimlere çarparsa, hemen bıçakta kırıklar
ve çatlaklar olup olmadığına bakınız.
ΖΩΖΤΗ ΡΥΘΜIΖΗ ΤΟΥ ΖΥΖΤΗΜΑΤΟΖ ΖΩΝΩΝ
ΜΟΝΤΕΛΑ BC 420 T
1. Φορέστε το σύστημα ζωνών διπλού τύπου (Εικ.45).
2. Ζυνδέστε την αγκράφα (Α, Εικ.46) στη ζώνη καπρυθμίστε
την επεμβαίνοντας στην επάνω ζώνη (Β).
3. Ζυνδέστε την αγκράφα (C) στη θωρακική περιοχή.
4. Ρυθμίστε τις επωμίδες με τις δύο ζώνες (D, Εικ.47). Με αυτό
το σύστημα ζωνών είναπδυνατή η κατανομή του φορτίου
κυρίως στους ώμους ή στη μέση, ανάλογα με την επιλογή
του χειριστή.
5. Ρύθμιση ζώνης (E, Εικ.46) της θωρακικής περιοχής.
6. Ζυνδέστε το θαμνοκοπτικό στο σύστημα ζωνών μέσω του
άγκιστρου (F, Εικ.48).
7. Ρυθμίστε τη θέση του κρίκου (G) για να επιτύχετε καλύτερη
ισορροπία του θαμνοκοπτικού.
8. Ρυθμίστε το ύψος του μηχανήματος από το έδαφος μέσω
των δύο ζωνών (H-L, Εικ.49). Η σωστή απόσταση ανάμεσα
στη ζώνη καπτο άγκιστρο (F, Εικ.48), μπορεί να μετρηθεί με
τον τρόπο που υποδεικνύεταπστην (Εικ.50). Αυτή η ρύθμιση
βοηθά επίσης στη σωστή κατανομή βάρους καπστην επίτευξη
καλής ισορροπίας του θαμνοκοπτικού.
ΠΡΟΖΟΧΗ! - Ζε περίπτωση χρήσης μαχαιριών για ξύλο
(22-60-80 δόντια) είναπυποχρεωτική η χρήση διπλής ζώνης που
απασφαλίζεταπγρήγορα.
ΟΔΗΓIΕΖ ΧΡΗΖΗΖ
- Φοράτε πάντα την ζώνη καπκρατάτε πάντα καπτα δύο
χέρια στα χερούλια κατά τη διάρκεια λειτουργίας του
θαμνοκοπτικού.
- Χρησιμοποιήστε το θαμνοκοπτικό όπως διασαφηνίζεταπστην
(Εικ.51).
- Ελέγξτε πάντα το δίσκο για τυχόν ρωγμές μετά από τυχαίες
κρούσεις με ξένα αντικείμενα (πέτρες κτλ.).
PREPARATIVOS PARA USAR
MOTORLU TIRPANIN ÇALIŞMASI
