60
Português TürkçeΕλληνικά

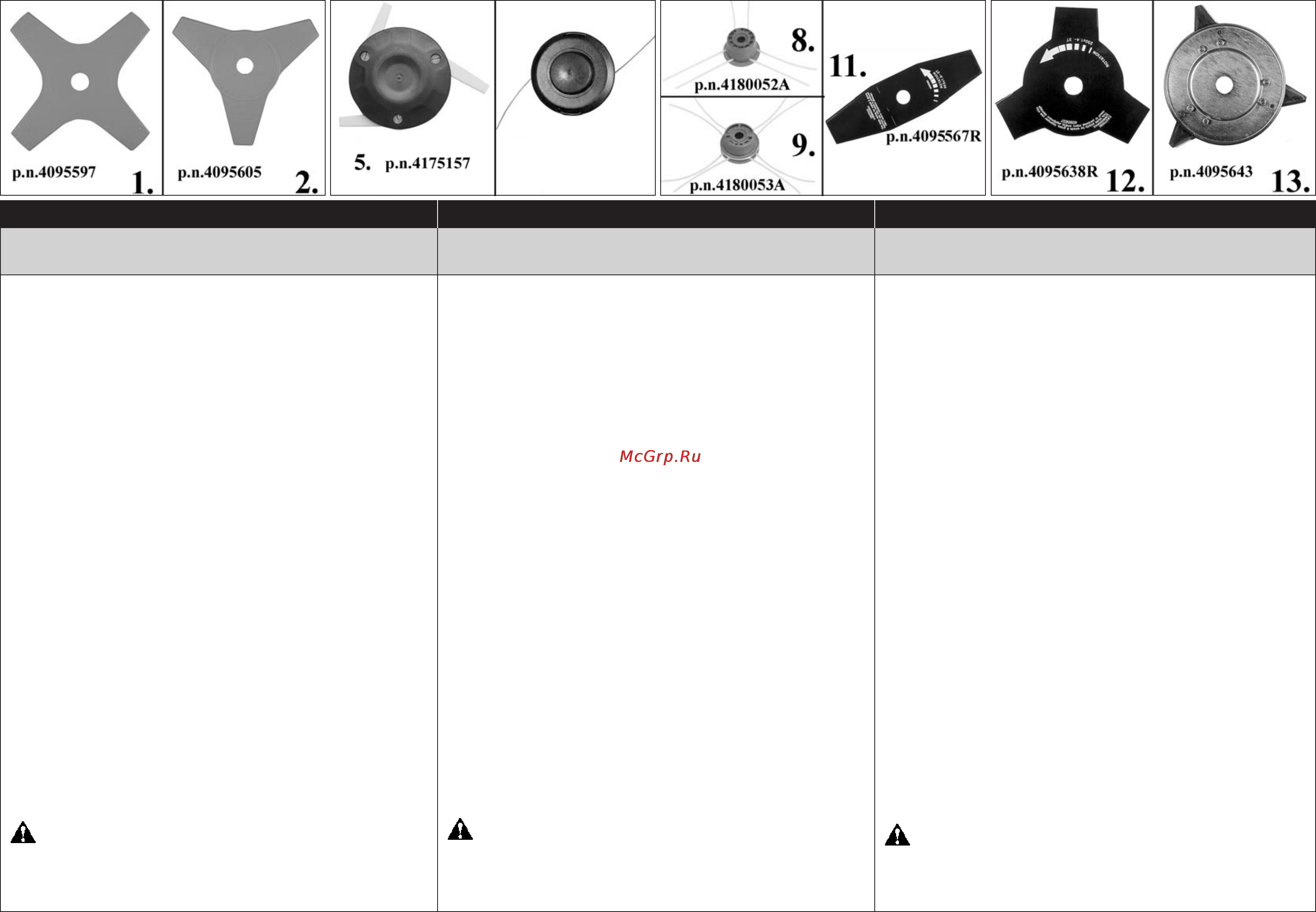

DISPOSITIVOS DE CORTE ACONSELHADOS
ÖNERILEN KESME SEÇENEKLERIΣΥΝΙΣΤΩΜΕΝΑ ΕΡΓΑΛΕΙΑ ΚΟΠΗΣ
1. Serra em nylon de 4 dentes – Ø 10”/255 mm
2. Serra em nylon de 3 dentes – Ø 10”/255 mm
5. Disco “Pro Trim Professional” 3 serras – Ø 12"/315
mm
7. Cabeça “Tap and go” Ø 130 mm – 2 os em nylon Ø
3 mm
7A. Cabeça “Tap and go” Ø 130 mm – 2 os em nylon Ø
2.4 mm
8. Cabeça “Multiline” Ø 2.75”/73 mm – 6 os de secção
quadrada de 3.3 mm
9. Cabeça “Multiline” Ø 2.75”/73 mm – 8 os de secção
quadrada de 3.3 mm
11. Serra para relva Ø 10”/255 mm, espessura 1.6 mm
12. Disco 3 dentes Ø 10”/255 mm, espessura 1.4 mm
13. Disco 3 serras f i xas Ø 10”/255 mm, espessura 1.4
mm
15. Disco 3 dentes Ø 10”/255 mm, espessura 2.4 mm
17. Disco 4 dentes Ø 10”/255 mm, espessura 1.4 mm
19. Disco 8 dentes Ø 10”/255 mm, espessura 1.4 mm
20. Disco 22 dentes Ø 8”/200 mm, espessura 1.6 mm
(BC 420)
22. Disco 60 dentes Ø 10”/255 mm, espessura 1.4 mm
24. Disco 80 dentes Ø 10”/255 mm, espessura 1.4 mm
ATENÇÃO: a utilização de dispositivos de corte
não aprovados pelo fabricante pode acarretar situações
de perigo.
1. 4 dişli naylon bıçak – Ø 10”/255 mm
2. 3 dişli naylon bıçak – Ø 10”/255 mm
5. “Pro Trim Professional” Disk/Plak 3 bıçak – Ø
12"/315 mm
7. “Tap and go” Uç Ø 130 mm – 2 naylon ip Ø 3
mm
7A. “Tap and go” Uç Ø 130 mm – 2 naylon ip Ø 2.4
mm
8. “Multiline” Uç Ø 2.75”/73 mm – 6 kare ip, kenar
3 mm
9. “Multiline” Uç Ø 2.75”/73 mm – 8 kare ip, kenar
3.3 mm
11. Biçak Ø 10”/255 mm, kalınlık 1.6 mm
12. 3 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4 mm
13. 3 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4 mm
15. 3 dişli disk/plak Ø 10”/255 mm, kalınlık 2.4 mm
17. 4 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4 mm
19. 8 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4 mm
20. 22 dişli disk/plak Ø 8”/200 mm, kalınlık 1.6 mm
(BC 420)
22. 60 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4
mm
24. 80 dişli disk/plak Ø 10”/255 mm, kalınlık 1.4
mm
DİKKAT – Üretici tarafından onaylanmayan
kesme seçenekleri tehlikeli durumlara yol
açabilir.
1. Μαχαίρι νάιλον 4 δοντιών -
Ø
10''/255 mm
2. Μαχαίρι νάιλον 3 δοντιών -
Ø
10''/255 mm
5. Δίσκος "Pro Trim Professional" 3 μαχαιριών -
Ø
12"/315 mm
7. Κεφαλή "Tap and go"
Ø
130 mm - 2 νήματα νάιλον
Ø
3 mm
7A. Κεφαλή "Tap and go"
Ø
130 mm - 2 νήματα νάιλον
Ø
2.4 mm
8. Κεφαλή "Multiline"
Ø
2,75''/73 mm - 6 τετράγωνα
νήματα με πλευρά 3 mm
9. Κεφαλή "Multiline"
Ø
2,75''/73 mm - 8 τετράγωνα
νήματα με πλευρά 3.3 mm
11. Μαχαίρι γρασίδι
Ø
10''/255 mm, πάχους 1,6 mm
12. Δίσκος 3 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
13. Δίσκος 3 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
15. Δίσκος 3 δοντιών
Ø
10''/255 mm, πάχους 2,4 mm
17. Δίσκος 4 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
19. Δίσκος 8 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
20. Δίσκος 22 δοντιών
Ø
8''/200 mm, πάχους 1,6 mm
(BC 420)
22. Δίσκος 60 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
24. Δίσκος 80 δοντιών
Ø
10''/255 mm, πάχους 1,4 mm
ΠΡΟΣΟΧΗ - Η χρήση εργαλείων κοπής μη
εγκεκριμένων από τον κατασκευαστή μπορεί να
προκαλέσει επικίνδυνες καταστάσεις.
B
B
7. p.n.63019007C
7A. p.n.63019001C
