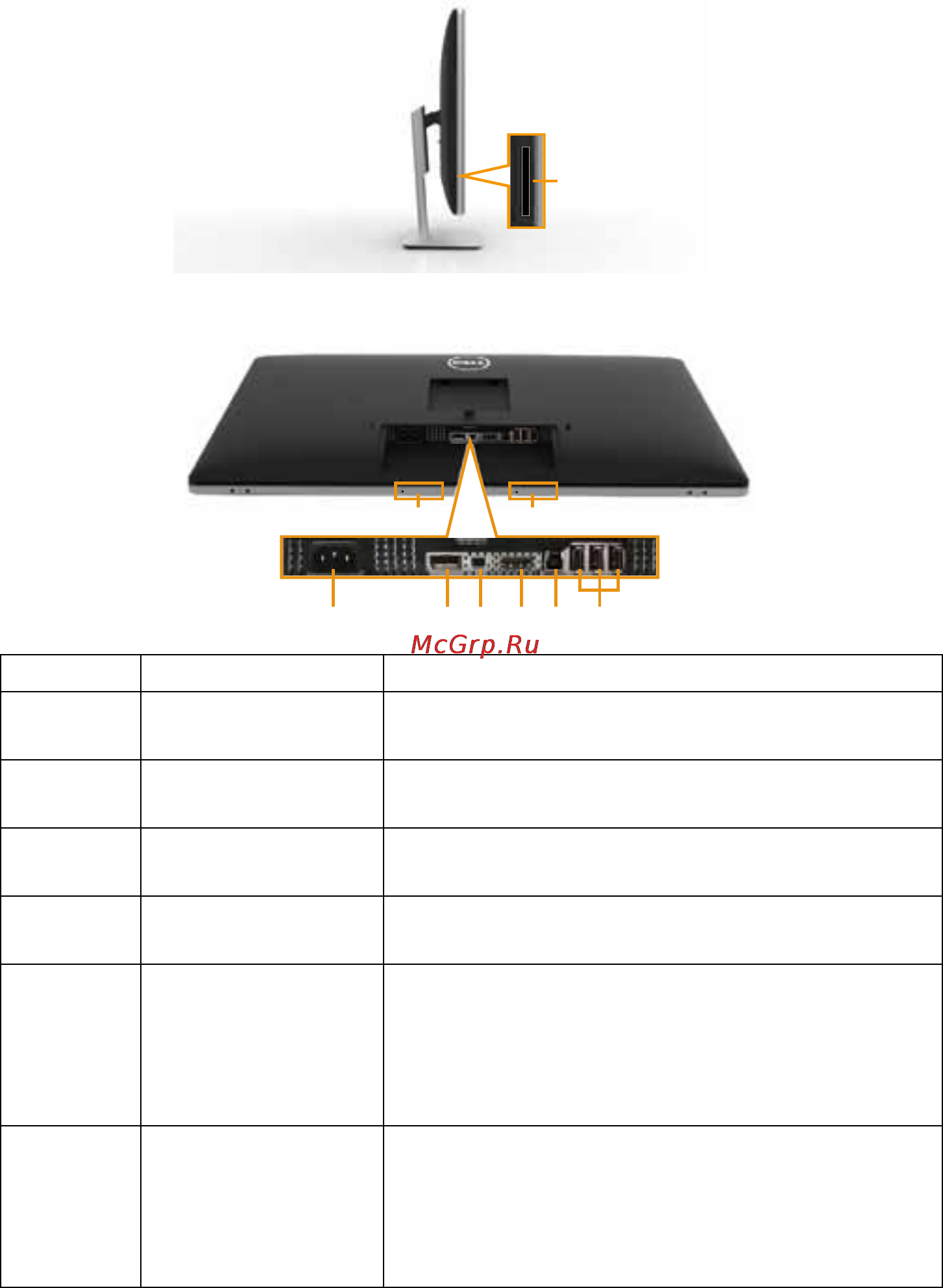

10 О мониторе
Вид сбоку
Гнездо
устройства
чтения карт
Вид снизу
123456
7 7
Наклейка Описание Использование
1 Разъем питания
переменного тока
Для подключения кабеля питания монитора.
2 Разъем
DisplayPort in
Служит для подключения к компьютеру с
помощью DP-кабеля.
3 Разъем Мини-
DisplayPort
Служит для подключения к компьютеру с
помощью кабеля Мини-DP – DP.
4 Разъем HDMI Служит для подключения к компьютеру с
помощью HDMI-кабеля.
5 Восходящий порт
USB
Служит для подключения к компьютеру
USB-кабелем, который поставляется в
комплекте с монитором. После подключения
данного кабеля можно использовать
нисходящие USB-разъемы на мониторе.
6 Нисходящие
порты USB
Эти порты предназначены для подключения
USB-устройств. Эти разъемы можно
использовать только после подключения
кабеля USB к компьютеру и восходящему
разъему USB на мониторе.
