24 Настройка монитора
Настройка монитора
Прикрепление подставки
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к
монитору.
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В
случае приобретения другой подставки инструкции по ее установке
представлены в соответствующем руководстве.

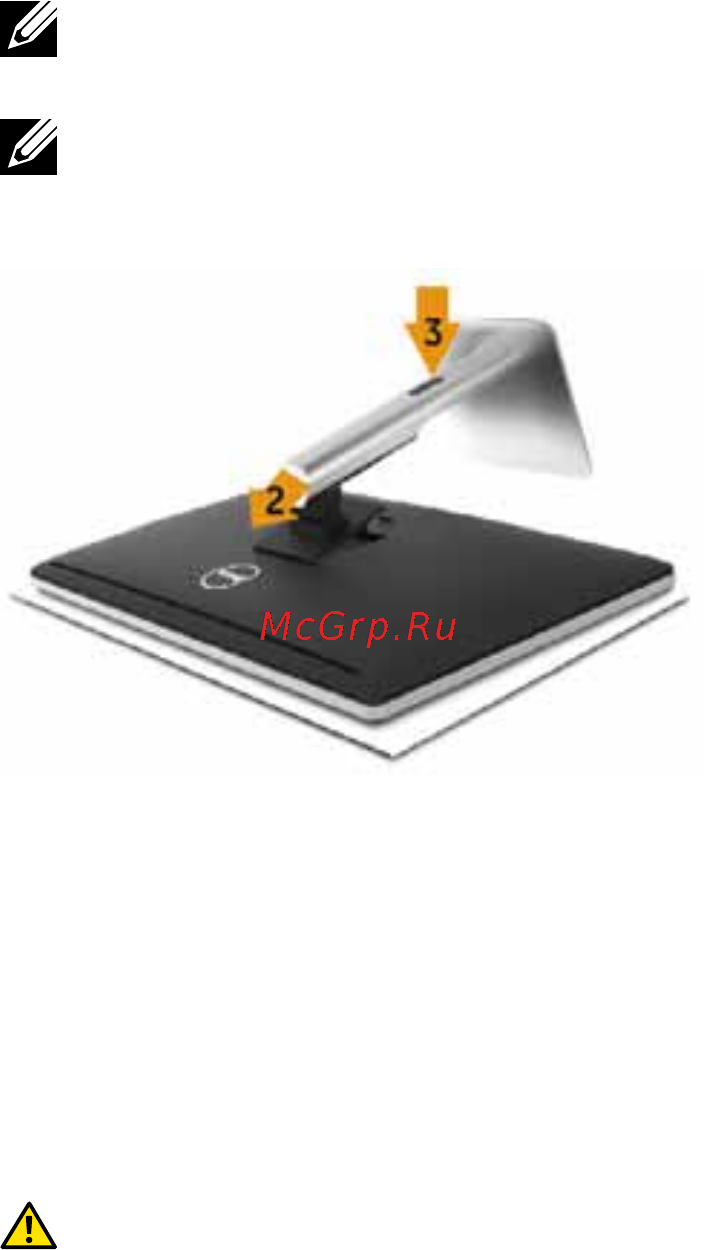

Для прикрепления подставки к монитору выполните следующие действия.
1. Снимите крышку и поместите на нее монитор.
2. Вставьте две лапки, расположенные в нижней части подставки, в
паз на задней панели монитора.
3. Прижмите подставку до щелчка.
Подключение монитора
ОСТОРОЖНО!Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните Правила техники безопасности.
Для подключения компьютера к монитору выполните следующие действия.
1. Выключите компьютер и отсоедините кабель питания.
2. Подключите черный кабель HDMI (дополнительно) или кабель DP
(DisplayPort) к соответствующему видеопорту на задней панели
компьютера.
Не подключайте все кабели монитора к одному компьютеру.
Используйте все кабели только в том случае, если они подключены
к разным компьютерам с соответствующими видеосистемами.
