О мониторе 19

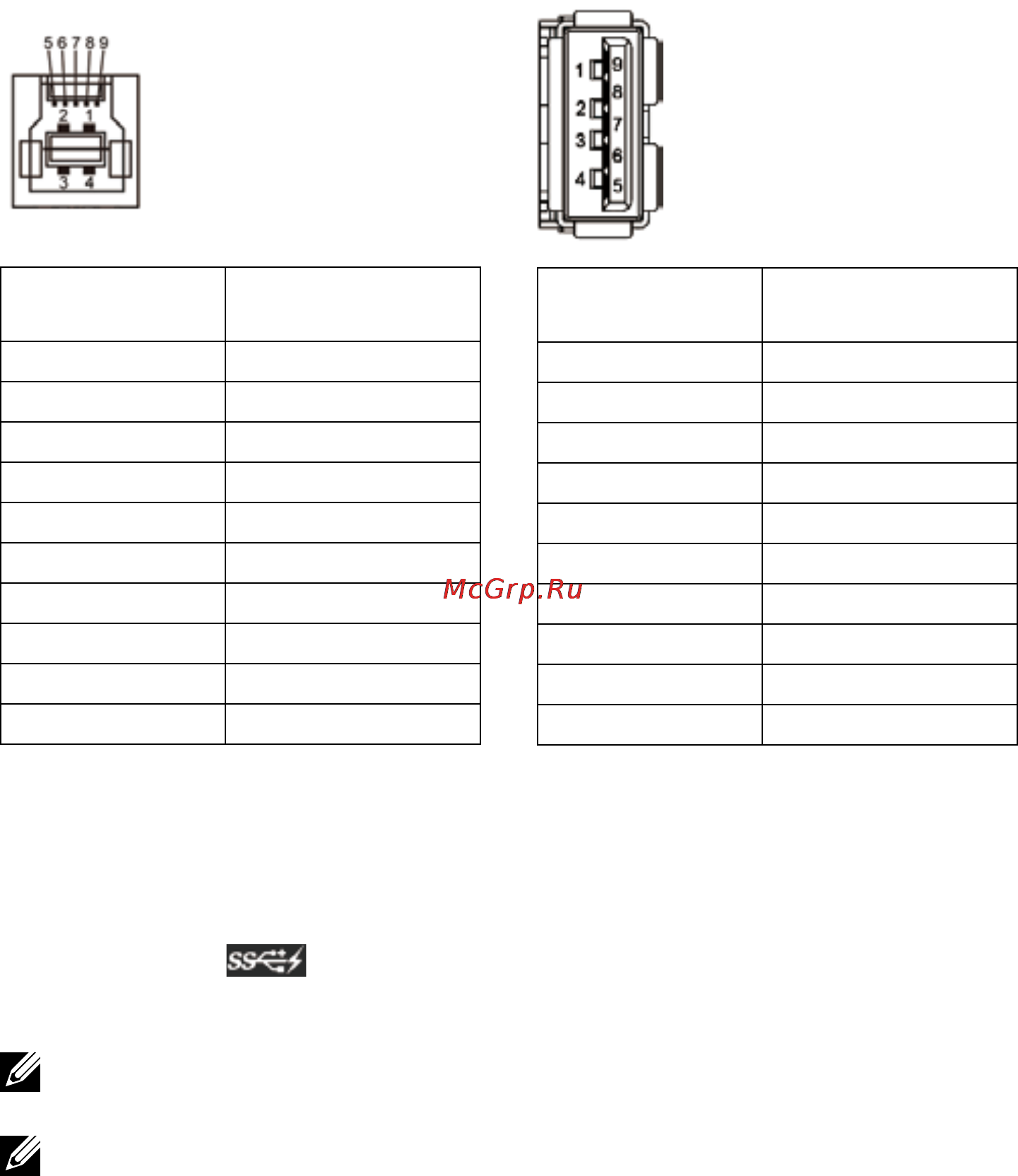

Восходящий разъем USB
Номер
контакта
Наименование
сигнала
1 VBUS
2 D–
3 D+
4 GND (земля)
5 StdB_SSTX-
6 StdB_SSTX+
7 GND_DRAIN
8 StdB_SSRX-
9 StdB_SSRX+
Оплетка Экран
Нисходящий разъем USB
Номер
контакта
Наименование
сигнала
1 VBUS
2 D–
3 D+
4 GND (земля)
5 StdA_SSRX-
6 StdA_SSRX+
7 GND_DRAIN
8 StdA_SSTX-
9 StdA_SSTX+
Оплетка Экран
Порты USB
• 1 восходящий – нижний
• 4 нисходящих – 1 сзади, 3 снизу
Порт зарядки расположен на задней крышке (порт со значком
молнии
); он поддерживает функцию быстрой зарядки для
устройств, совместимых со стандартом ВС 1.2.
ПРИМЕЧАНИЕ.Для работы интерфейса USB 3.0 требуется компьютер и
устройства с интерфейсом USB 3.0.
ПРИМЕЧАНИЕ.Интерфейс USB монитора работает, только если
монитор включен или находится в режиме энергосбережения. После
выключения монитора и его последующего включения потребуется
несколько секунд для возобновления нормальной работы подключенных
периферийных устройств.
