26 Настройка монитора
USB
ВНИМАНИЕ! Графика используется только в качестве иллюстрации.
Внешний вид компьютера может быть иным.

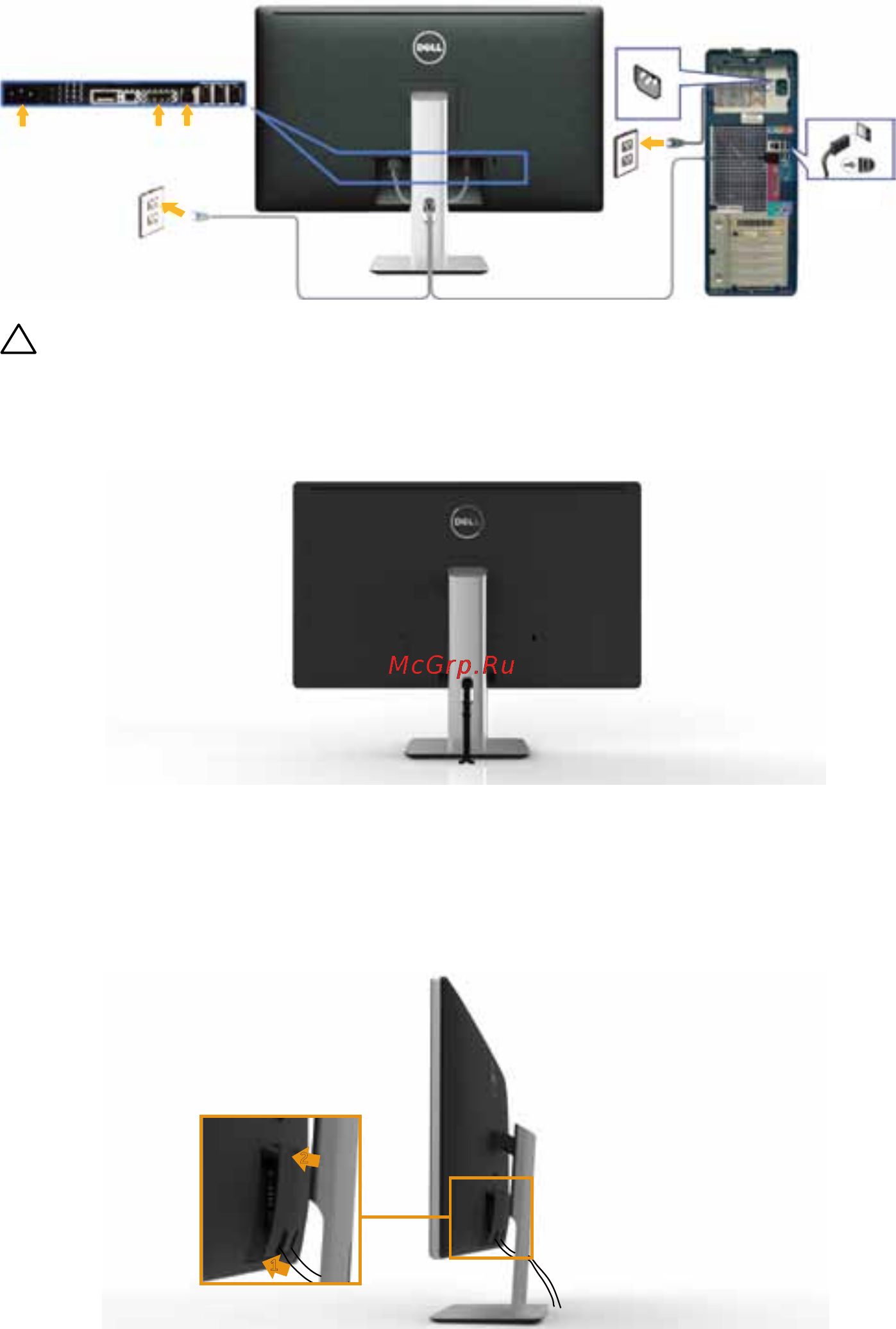

Укладка кабелей
После подключения всех необходимых кабелей к монитору и компьютеру
(правила подключения кабелей см. в Подключение монитора) расположите
все кабели в отверстии для укладки кабелей, как показано выше.
Прикрепление крышки кабеля
