Эксплуатация монитора 43
Настройки
PBP
Данная функция позволяет вызвать окно с
изображением из другого источника сигнала.
Это позволяет одновременно просматривать два
изображения из разных источников.
Правое окно
(выберите
из источника
сигнала)
Левое окно (выберите из
источника PBP)
Мини-
DP
DP HDMI
Мини-DP x x √
DP x x √
HDMI √ √ x

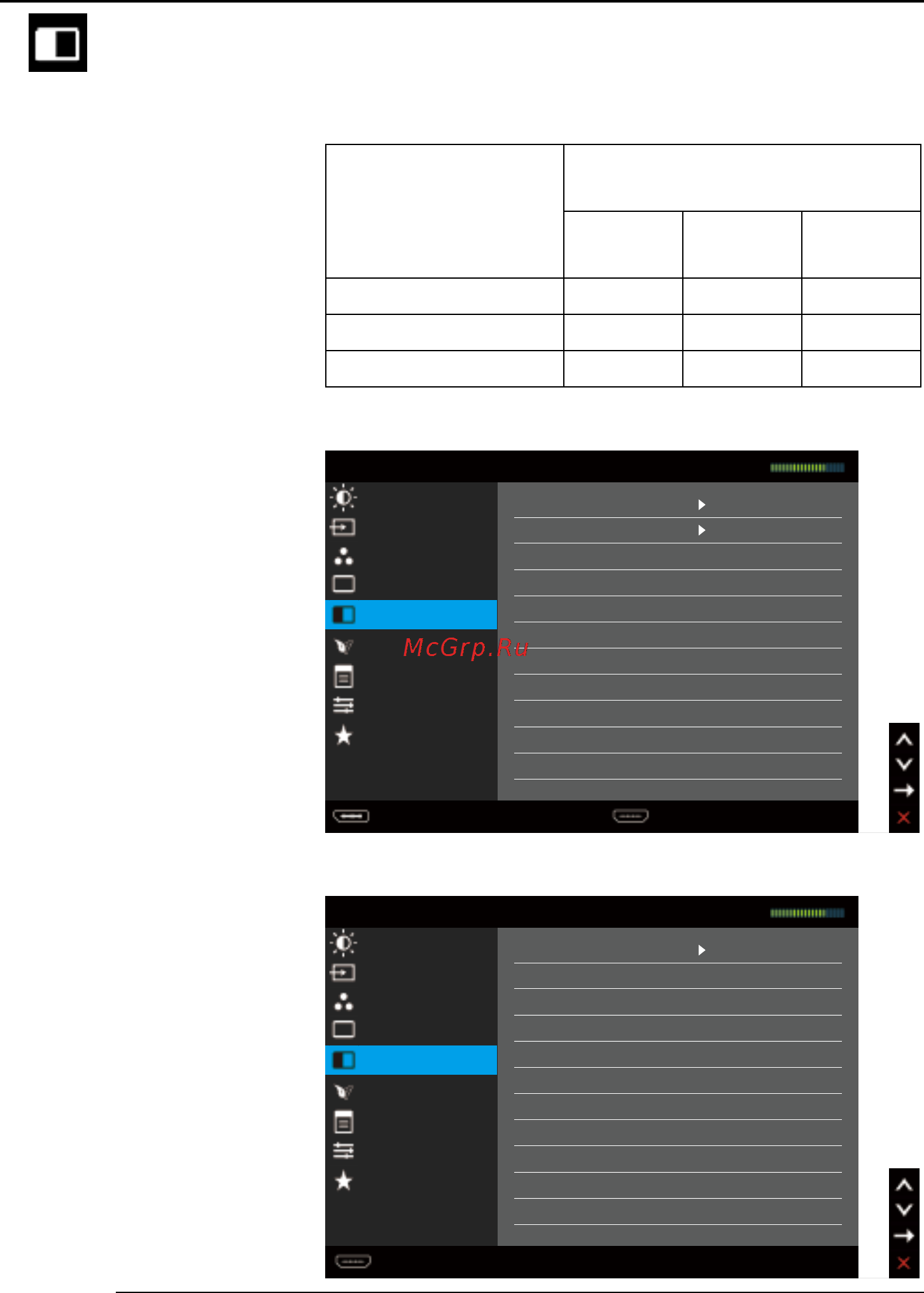

Подменю РВР при включении РВР
Dell UP3214Q
Режим PBP
Размер
DisplayPort
Заполнение
Разрешение: -
Яркость / контрастность
Источник сигнала
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
Разрешение: 3840x2160, 30Hz
Подменю РВР при выключении РВР
Dell UP3214Q
Режим PBP Выкл.
Яркость / контрастность
Источник сигнала
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
Разрешение: 3840x2160, 30Hz
