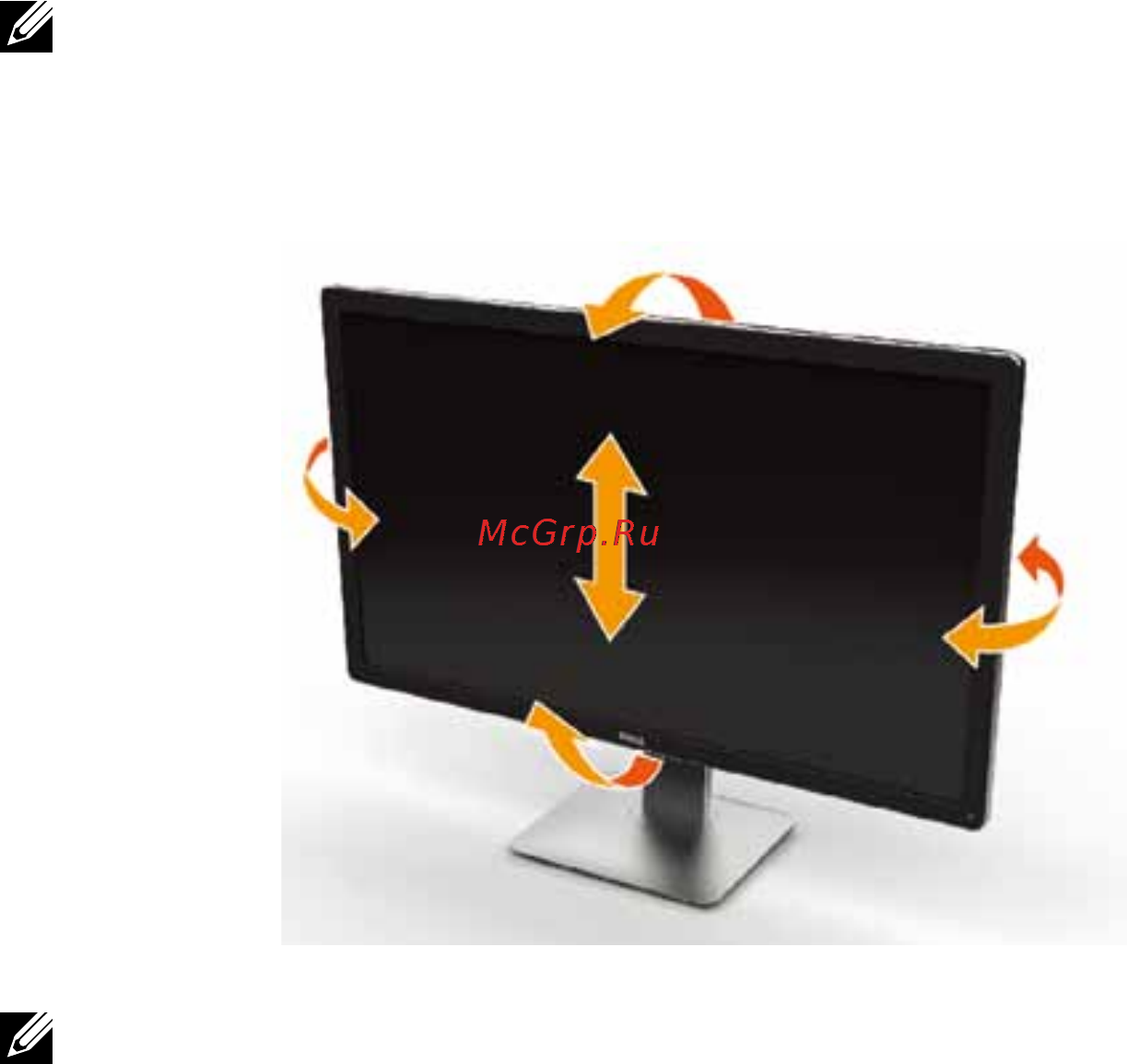

Эксплуатация монитора 55
Использование функций "Регулировка
наклона", "Поворот" и "Вертикальная
растяжка"
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В
случае приобретения другой подставки инструкции по ее установке
представлены в соответствующем руководстве.
4°, типовое значение
(не более 5,5°)
21°, типовое значение
(не более 22°)
30°
30°
90 мм
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к
монитору.
