Настройка монитора 25

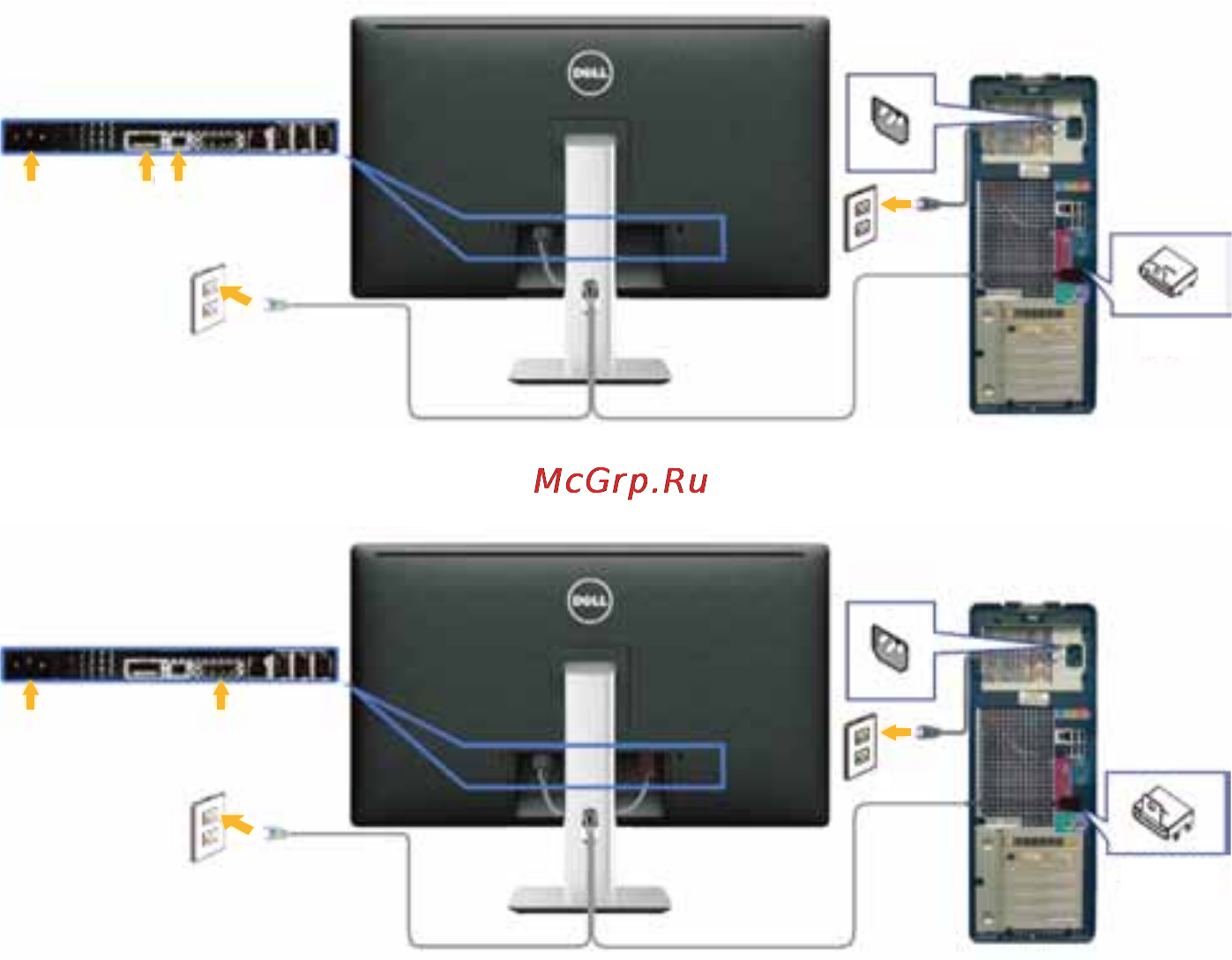

Подключение кабеля DisplayPort (или miniDP)
DP
или
Подключение черного кабеля HDMI (дополнительно)
HDMI
Подключение кабеля USB 3.0
Завершив подключение кабеля DP/мини-DP/HDMI, выполните следующие
действия для подключения к компьютеру кабеля USB 3.0 и завершения
установки монитора.
1. Подключите восходящий порт USB 3.0 (кабель входит в комплект
поставки) к соответствующему порту USB 3.0 на компьютере. (См. Вид
снизу для получения подробной информации.)
2. Подключите периферийные устройства с интерфейсом USB 3.0 к
нисходящим портам USB 3.0 монитора.
3. Включите кабели питания компьютера и монитора в ближайшую
электрическую розетку.
4. Включите монитор и компьютер.
Если на экране монитора появляется изображение, установка
завершена. Если изображение не появилось, см. Поиск и устранение
неисправностей.
5. Уложите кабели в отверстие для кабелей в подставке монитора.
