Dell UltraSharp UP3214Q BK/BK [44/82] Эксплуатация монитора
![Dell UltraSharp UP3214Q BK/BK [44/82] Эксплуатация монитора](/views2/1098381/page44/bg2c.png)

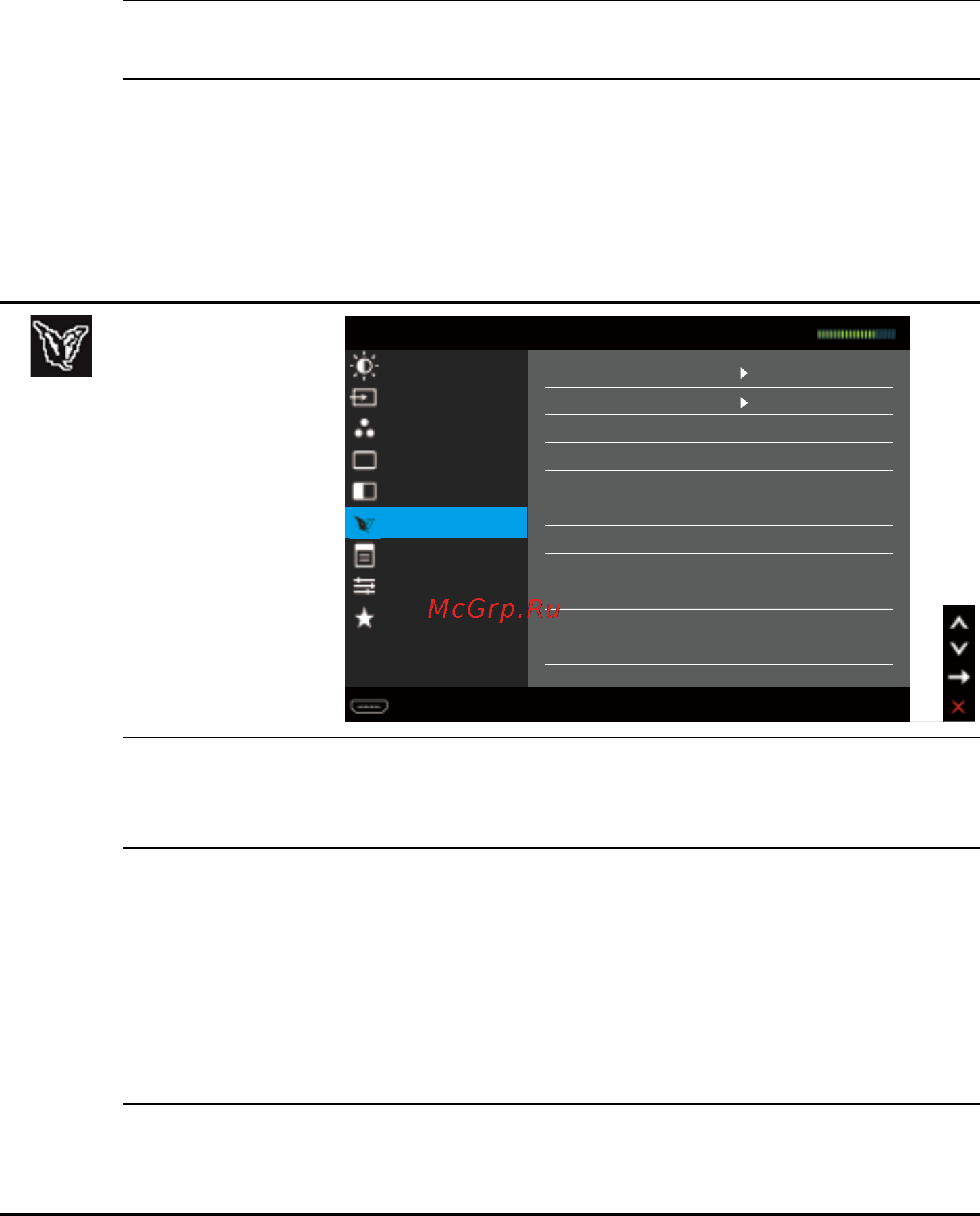

44 Эксплуатация монитора
Режим PBP Служит для включения или выключения режима
PBP (Картинка за картинкой).
Размер Выберите размер окна РВР.
• Формат: Настройка формата изображения
в режиме РВР в соответствии с источником
видеосигнала.
• Заполнение: Полноэкранное изображение в
режиме РВР
Настройки
энергосбере-
жения
Dell UP3214Q
USB Выкл. в режиме ожидания
Вкл. в активном режиме
Индикатор кнопки питания
Сброс настроек энергосбережения
Яркость / контрастность
Источник сигнала
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
Разрешение: 3840x2160, 30Hz
Индикатор
кнопки
питания
Включение или отключение индикатора питания.
USB Включение или отключение функции USB в
режиме ожидания монитора.
ПРИМЕЧАНИЕ. Функция ВКЛ./ВЫКЛ. USB в
режиме ожидания доступна только в случае
отключения восходящего кабеля USB. При
подключении восходящего кабеля USB данная
функция затенена.
Сброс настро-
ек энергосбе-
режения
Восстановление заводских Настройки
энергосбережения по умолчанию.
