О мониторе 9
Вид сзади
1
2
3
4
5
6
7

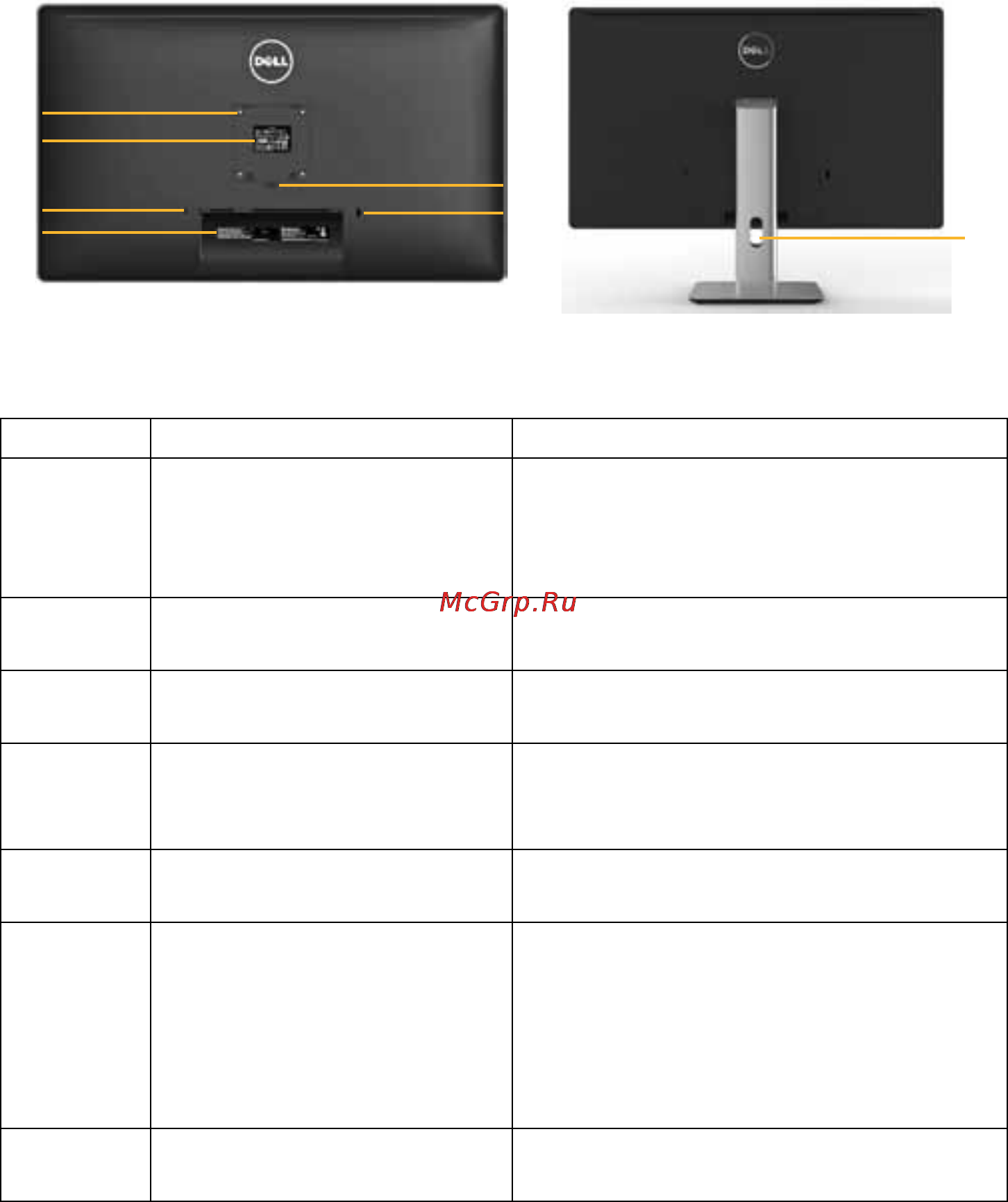

Вид сзади Вид сзади с подставкой
монитора
Наклейка Описание Использование
1 Монтажные отверстия
VESA, 100 x 100 мм (за
прикрепленной крышкой
VESA)
Монтаж монитора на стене при
помощи совместимого настенного
крепления VESA, 100 x 100 мм.
2 Табличка с нормативно-
правовыми данными
Указаны разрешения
контролирующего органа.
3 Отверстие для блокировки
в целях безопасности
Для защиты монитора в отверстие
вставляется защитный трос.
4 Табличка с серийным
номером (штрих-код)
Чтобы обратиться в Dell за
технической помощью, см. эту
табличку.
5 Кнопка фиксатора
подставки
Отсоединяет подставку от монитора.
6 Нисходящий порт USB
с функцией зарядки
батареи
Эти порты предназначены для
подключения USB-устройств. Эти
разъемы можно использовать
только после подключения кабеля
USB к компьютеру и восходящему
разъему USB на мониторе.
7 Отверстие для укладки
кабелей
Можно расположить кабели,
пропустив их через это отверстие.
