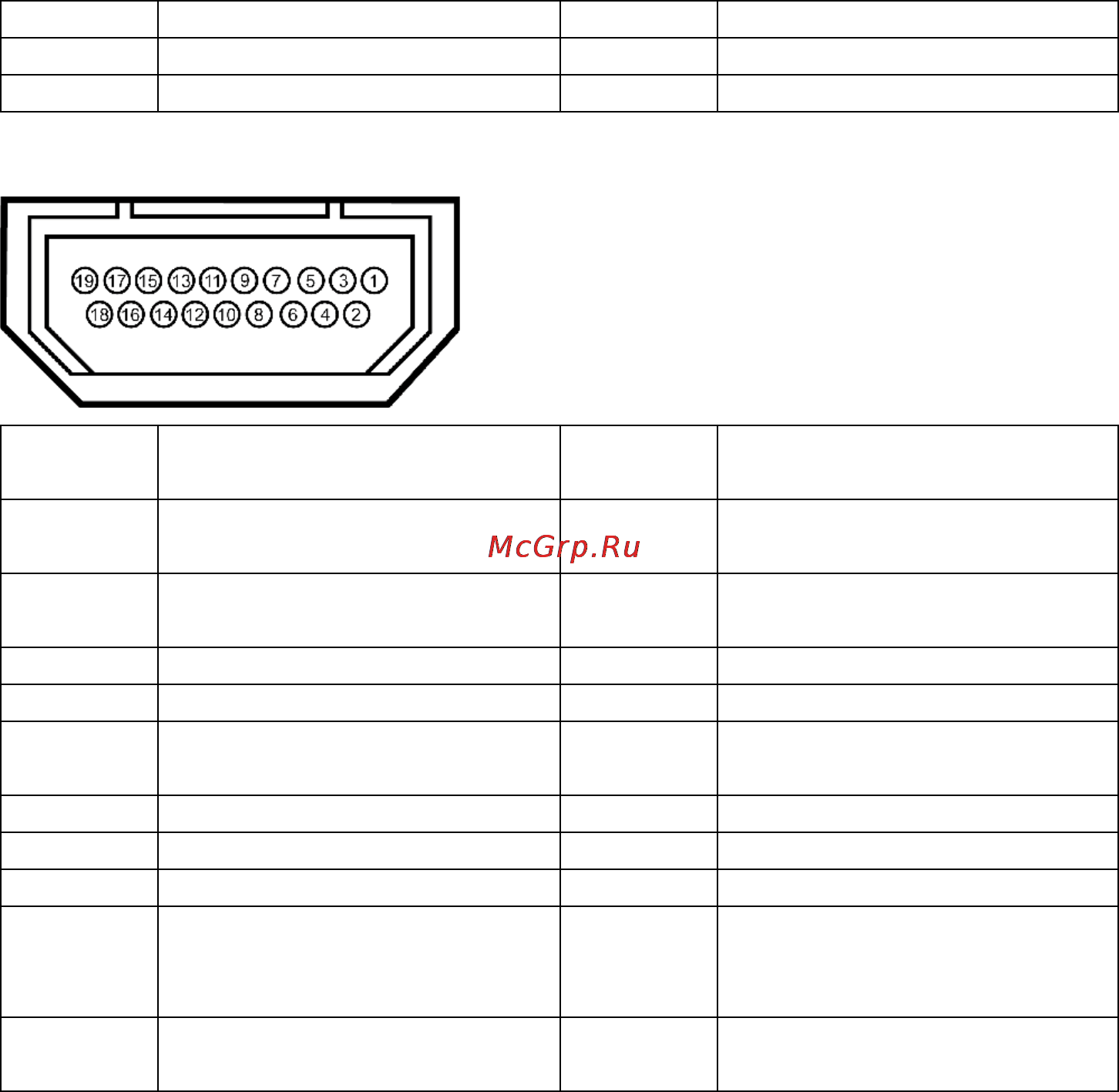

О мониторе 17
8 GND (земля) 18 AUX(n)
9 ML2(n) 19 GND (земля)
10 ML0(p) 20 +3,3 В, питание DP
19-контактный разъем HDMI
Номер
контакта
19-контактная сторона
разъема монитора
Номер
контакта
19-контактная сторона
разъема монитора
1 ДАННЫЕ TMDS 2+ 11
ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2 ЭКРАН ДАННЫХ TDMS 2 12
ТАКТОВЫЙ СИГНАЛ
TMDS–
3 ДАННЫЕ TMDS 2– 13 Плавающий
4 ДАННЫЕ TMDS 1+ 14 Плавающий
5 ЭКРАН ДАННЫХ TDMS 1 15
ТАКТОВЫЙ СИГНАЛ DDC
(SDA)
6 ДАННЫЕ TMDS 1– 16 ДАННЫЕ DDC (SDA)
7 ДАННЫЕ TMDS 0+ 17 ЗЕМЛЯ
8 ЭКРАН ДАННЫХ TDMS 0 18 ПИТАНИЕ +5 В
9 ДАННЫЕ TMDS 0– 19
ОБНАРУЖЕНИЕ
АКТИВНОГО
СОЕДИНЕНИЯ
10
ТАКТОВЫЙ СИГНАЛ
TMDS
