32 Эксплуатация монитора
Dell UP3214Q

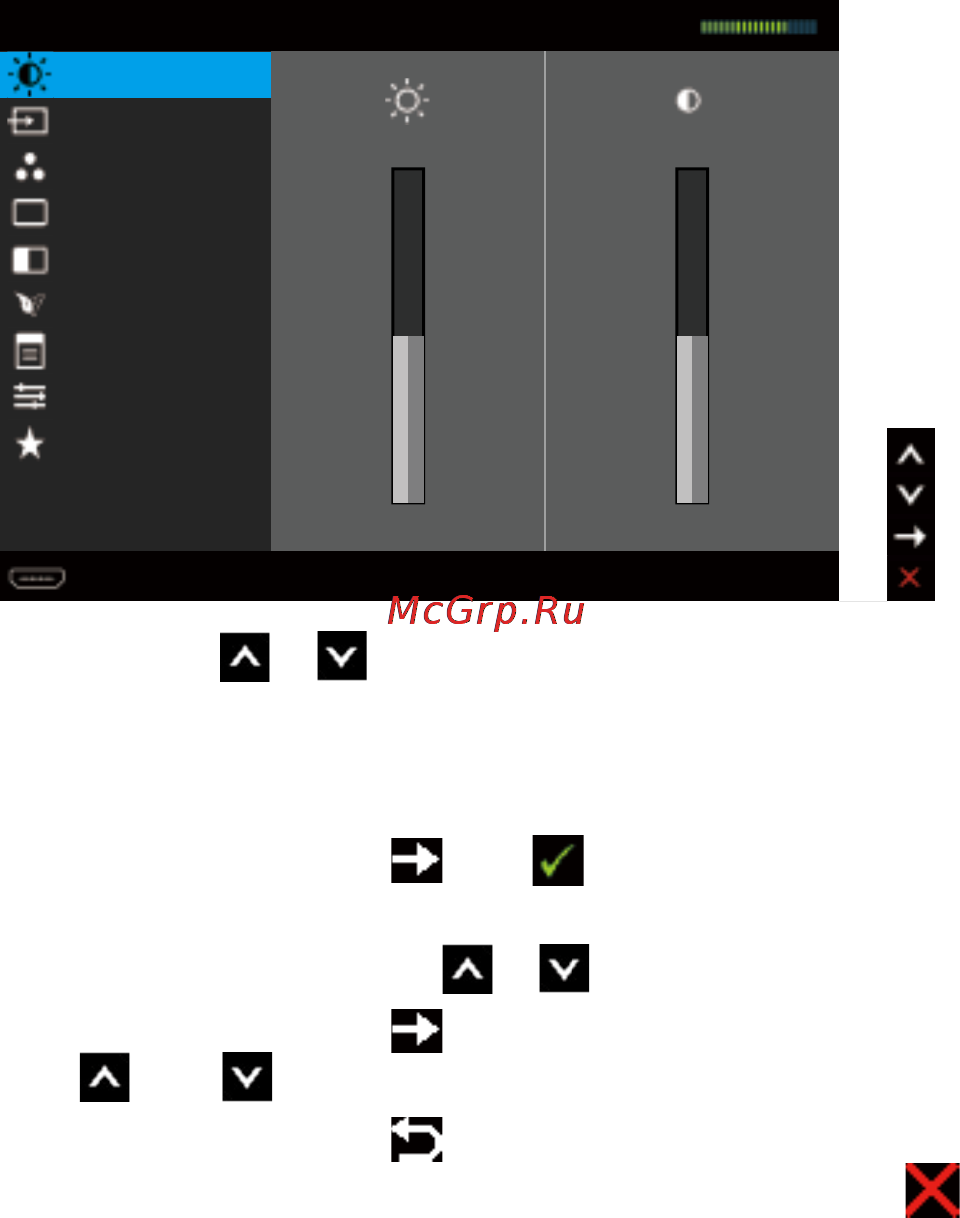

Яркость / контрастность
Источник сигнала
Разрешение: 3840x2160, 30Hz
50
50
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
2. Кнопки и используются для перемещения между пунктами меню.
При переходе от одного параметра к другому название параметра
выделяется. Полный список параметров, доступных для монитора,
представлен в следующей таблице.
3. Нажмите кнопку
или один раз, чтобы активировать выделенный
пункт.
4. С помощью кнопок
и выберите требуемый параметр.
5. Нажмите кнопку
для отображения ползунка, затем с помощью кнопок
или внесите изменения в соответствии с индикаторами меню.
6. Нажмите кнопку
один раз, чтобы вернуться в главное меню и
выбрать другой пункт, либо нажмите кнопку дважды или трижды,
чтобы выйти из экранного меню.
