10 | Deutsch 2 610 A15 118 • 14.8.09
Betrieb
Inbetriebnahme
f Schützen Sie das Messwerkzeug vor Nässe
und direkter Sonneneinstrahlung.
f Setzen Sie das Messwerkzeug keinen extre-
men Temperaturen oder Temperaturschwan-
kungen aus. Lassen Sie es z.B. nicht längere Zeit
im Auto liegen. Lassen Sie das Messwerkzeug bei
größeren Temperaturschwankungen erst austem-
perieren, bevor Sie es in Betrieb nehmen. Bei
extremen Temperaturen oder Temperaturschwan-
kungen kann die Präzision des Messwerkzeugs
beeinträchtigt werden.
f Vermeiden Sie heftige Stöße oder Stürze
des Messwerkzeuges. Nach starken äußeren
Einwirkungen auf das Messwerkzeug sollten Sie
vor dem Weiterarbeiten immer eine Genauigkeits-
überprüfung durchführen (siehe „Genauigkeits-
überprüfung des Messwerkzeugs“, Seite 11).
Ein-/Ausschalten und Betriebsarten wählen
f Richten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst in
den Laserstrahl, auch nicht aus größerer Ent-
fernung.
f Lassen Sie das eingeschaltete Messwerk-
zeug nicht unbeaufsichtigt und schalten Sie
das Messwerkzeug nach Gebrauch ab.
Andere Personen könnten vom Laserstrahl
geblendet werden.
–Zum Einschalten des Messwerkzeugs drücken
Sie die Betriebstaste 4.
– Drücken Sie die Betriebstaste 4 so oft, bis die
gewünschte Betriebsart eingestellt ist.
–Zum Ausschalten des Messwerkzeugs drücken
Sie die Betriebstaste 4 so oft, bis es sich aus-
schaltet.
Betriebsart Innen/Außen wählen
Verwenden Sie das Messwerkzeug in der Betriebsart
Innen, um sichtbare, helle Laserstrahlen zu projizie-
ren.
Verwenden Sie das Messwerkzeug in der Betriebsart
Außen, wenn Sie im Freien oder bei Lichtbedingun-
gen in Innenräumen arbeiten, die es unmöglich
machen, die Laserstrahlen zu sehen.
In der Betriebsart Außen pulsiert der Laserstrahl, so
dass er von einem Laserempfänger empfangen wer-
den kann.
Nach dem Einschalten ist das Messwerkzeug stan-
dardmäßig auf die Betriebsart Innen eingestellt.
Hinweis: Die Betriebsart Außen kann nur eingestellt
werden, wenn sich das Messwerkzeug entweder in
der Betriebsart horizontaler oder vertikaler Laserstrahl
befindet. Das Messwerkzeug schaltet sich automa-
tisch auf die Betriebsart Innen um, wenn es in die
Betriebsart Laserkreuz oder in den manuellen Betrieb
umgeschaltet wird.
– Um zwischen den Betriebsarten Innen und Außen
zu wechseln, drücken Sie die Umschalttaste 5.
Die LED für Betriebsart Innen/Außen 2 leuchtet grün,
wenn die Betriebsart Außen eingestellt ist.
LED 3 Betriebszustand
leuchtet grün Messwerkzeug eingeschaltet
und innerhalb des Selbstnivel-
lierbereichs
leuchtet rot Messwerkzeug im manuellen
Betrieb
leuchtet rot und
Laserstrahl blinkt
Messwerkzeug außerhalb des
Selbstnivellierbereichs
blinkt abwech-
selnd rot/grün
Batterien schwach;
Messwerkzeug noch funkti-
onsfähig, aber Laserstrahlen
werden schwächer

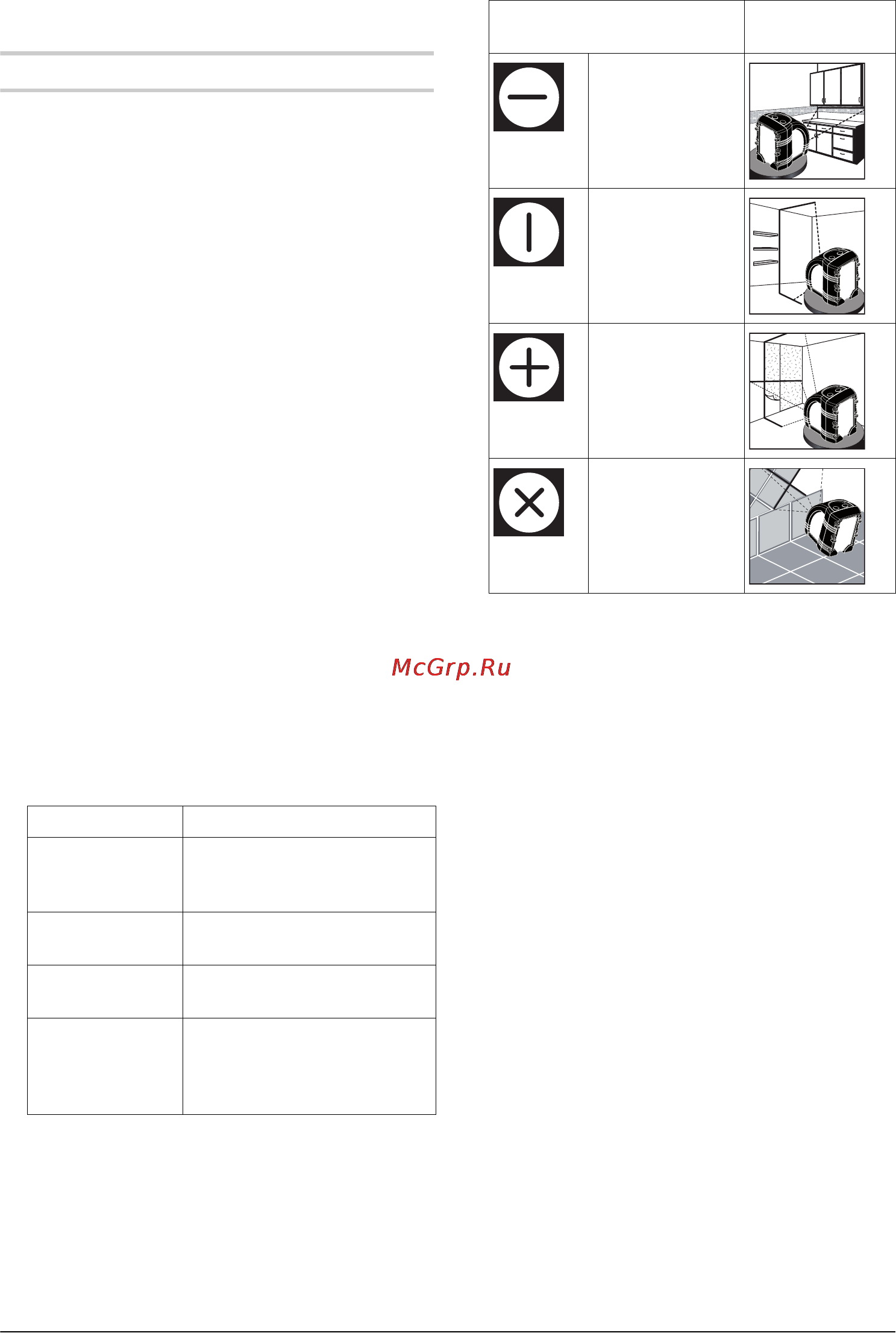

Betriebsart Anwendungs-
beispiel
Horizontaler
Laserstrahl
(nur iLMXT,
iLMXTE)
Vertikaler Laser-
strahl
(nur iLMXT,
iLMXTE)
Laserkreuz
Geneigtes Laser-
kreuz (manueller
Betrieb)
