Magyar | 1012 610 A15 118 • 14.8.09
– Nyomja meg annyiszor az 4 üzemi
kapcsológombot, amíg a kívánt üzemmód
beállításra kerül.
– A mérőműszer kikapcsolásához nyomja meg
annyiszor az 4 üzemi kapcsológombot, amíg a
mérőműszer kikapcsolásra kerül.
A belső-/külsőtéri üzemmód kijelölése
Használja a mérőműszert a Belsőtéri üzemben, ha
egy jól látható, fényes lézersugarat akar előállítani.
A mérőműszert akkor használja Sie a külsőtéri
üzemmódban, ha azzal szabad ég alatt vagy belső
térben, de olyan fényviszonyok mellet dolgozik,
amelyek lehetetlenné teszik a lézersugár közvetlen
felismerését.
A külsőtéri üzemmódban a lézersugár pulzál, és ezt
egy lézer vevőkészülékkel észlelni lehet.
A bekapcsolás után a mérőműszer normális
körülmények között a belsőtéri üzemre van
beállítva.
Megjegyzés: A külsőtéri üzemmódot csak akkor
lehet beállítani, ha a mérőműszer vízszintes vagy
függőleges lézersugár üzemmódban van. A
lézerkeresztes vagy kézi üzemre való
átkapcsoláskor a mérőműszer automatikusan
átkapcsol a belsőtéri üzemre.
– A belsőtéri és külsőtéri üzemmód közötti
átkapcsoláshoz nyomja meg a 5 átkapcsoló
gombot.
A 2 Belső-/külsőtéri üzem LED zöld színben világít,
ha a külsőtéri üzemmód van beállítva.
A mérőműszer pontosságának
ellenőrzése
A külső hatásokon kívül a berendezésen belüli
hatások is okozhatnak a méréseknél eltéréseket
(mint például a műszer leesése vagy erős ütések).
Ezért a mérőműszer pontosságát minden munka-
kezdés előtt ellenőrizni kell.
Vízszintes vonal ellenőrzése előlről hátrafelé
(lásd az „C1” ábrát)
– Jelöljön ki két falat, amelyek egymástól kb. 5 m
távolságra vannak.
– Állítsa fel a mérőműszert kb. 30 cm-re az első
faltól (W1), vetítse ki a lézerkeresztet a falra (W1)
és jelölje meg a kivetítési pontot a falon „a1”-
ként.
– Forgassa el 180°-kal a mérőműszert, vetítse ki
a lézerkeresztet a szemben fekvő falra (W2) és
jelölje meg a kivetítési pontot a falon „b1”-ként.
– Állítsa fel a mérőműszert kb. 30 cm-re a
második faltól (W2), vetítse ki a lézerkeresztet a
falra (W2) és jelölje meg a kivetítési pontot a
falon „b2”-ként.
– Forgassa el 180°-kal a mérőműszert, vetítse ki
a lézerkeresztet a szemben fekvő falra (W1) és
jelölje meg a kivetítési pontot a falon „a2”-ként.
– Mérje meg a távolságot az „a1” és „a2”, valamint
„b1” és „b2” között.

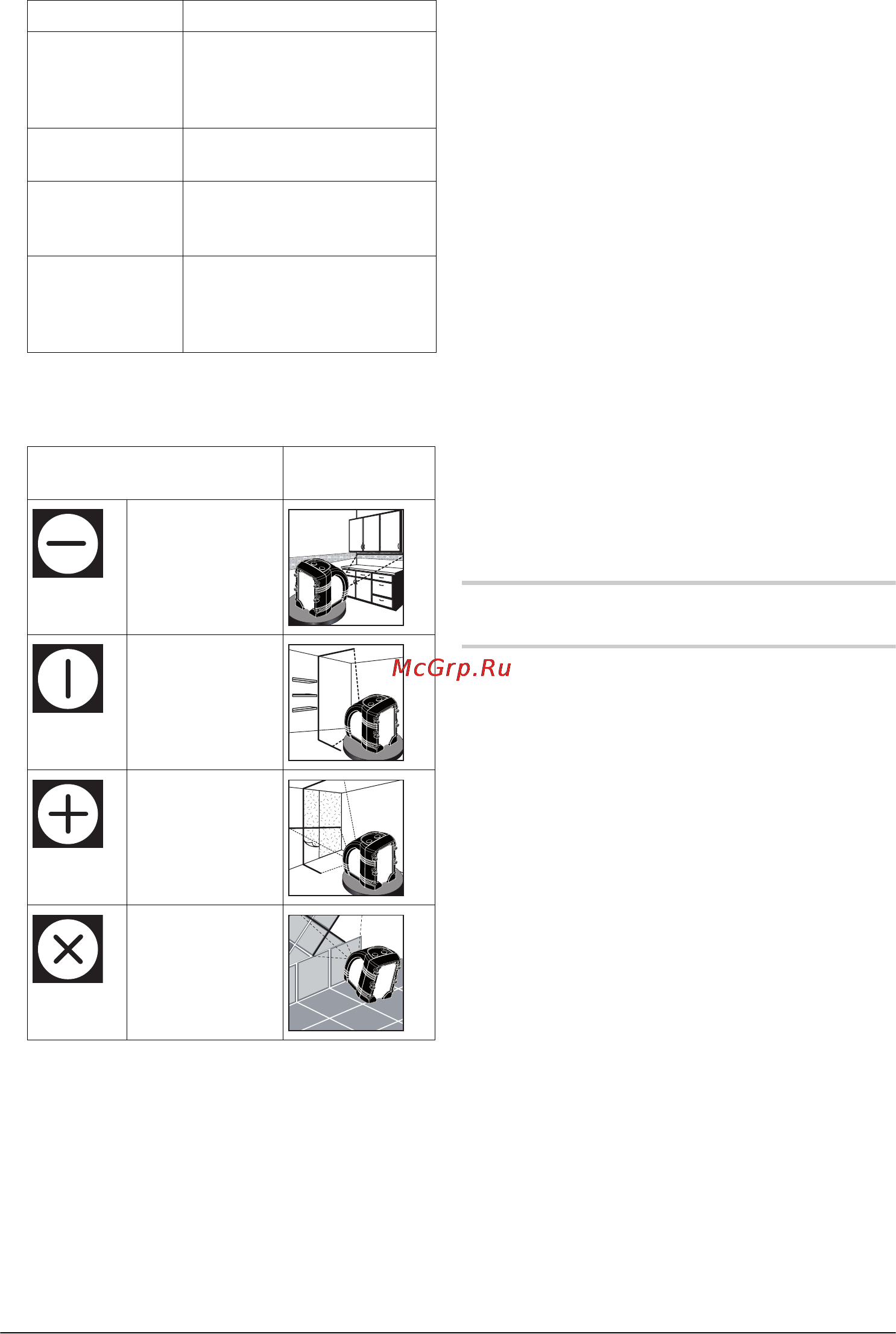

LED 3 Üzemállapot
zöld színben
világít
A mérőműszer be van
kapcsolva és az
önszintezési tartományon
belül van
piros színben
világít
A mérőműszer kézi
üzemben van
piros színben
világít és a
lézersugár villog
A mérőműszer az
önszintezési tartományon
kívül van
váltakozva
piros/zöld
színben villog
Az elemek gyengék;
a mérőműszer még
működőképes, de a
lézersugarak gyengébbek
Üzemmód Alkalmazási
példa
Vízszintes
lézersugár
(csak iLMXT,
iLMXTE)
Függőleges
lézersugár
(csak iLMXT,
iLMXTE)
Lézerkereszt
Megdöntött
lézerkereszt (kézi
üzem)
