Srpski | 1332 610 A15 118 • 14.8.09
Postavljanje mernog alata
– Stavite merni alat na neku stabilnu podlogu.
ili
– Montirajte merni alat na mini laserski stativ.
(pogledajte sliku B)
ili
– Učvrstite merni alat pomoću magneta za
učvršćivanje 13 na metalnim površinama.
(pogledajte sliku B)
Na osnovu visoke tačnosti nivelisanja reaguje
merni alat veoma osetljivo na potrese i promene
položaja. Pazite stoga na stabilnu poziciju mernog
alata, da bi izbegli prekide u radu usled dodatnih
niveliranja.
Rad
Puštanje u rad
f Čuvajte merni alat od vlage i direktnog
sunčevog zračenja.
f Ne izlažite merni alat ekstremnim tempera-
turama ili temperaturnim kolebanjima. Ne
ostavljajte ga na primer u autu duže vreme.
Pustite merni alat pri većim temperaturnim
kolebanjima da se prvo temperira, pre nego ga
pustite u rad. Pri ekstremnim temperaturama ili
temperaturnim kolebanjima može se oštetiti
preciznost mernog alata.
f Izbegavajte jake udarce ili padove mernog
alata. Posle jakih spoljnih uticaja na merni alat
trebali bi uvek pre daljeg rada izvršiti kontrolu
tačnosti (pogledajte „Kontrola tačnosti mernog
alata“, stranicu 134).
Uključivanje/isključivanej i biranje vrste rada
f Ne usmeravajte laserski zrak na osobe ili
životinje i ne gledajte u laserski zrak čak ni
sa daljeg odstojanja.
f Ne ostavljajte slučajno uključen merni alat i
isključite merni alat posle upotrebe. Druge
osobe bi mogle da budu zaslepljene od laser-
skog zraka.
– Za uključivanje mernog alata pritisnite taster za
rad 4.
– Pritiskajte taster za rad 4 toliko često, sve dok
se ne podesi željena vrsta rada.
– Za isključivanje mernog alata pritiskajte taster
za rad 4 tako često, sve dok se ne isključi.
LED 3 Radno stanje
svetli zeleno Merni alat je uključen i
unutar područja
samonivelisanja
svetli crveno Merni alat je u manuelnom
radu
svetli crveno i
laserski zrak
treperi
Merni alat je izvan područja
samonivelisanja
treperi
naizmenično
crveno/zeleno
Baterije su slabe,
Merni alat je još
funkcionalan, medjutim
laserski zraci su oslabili

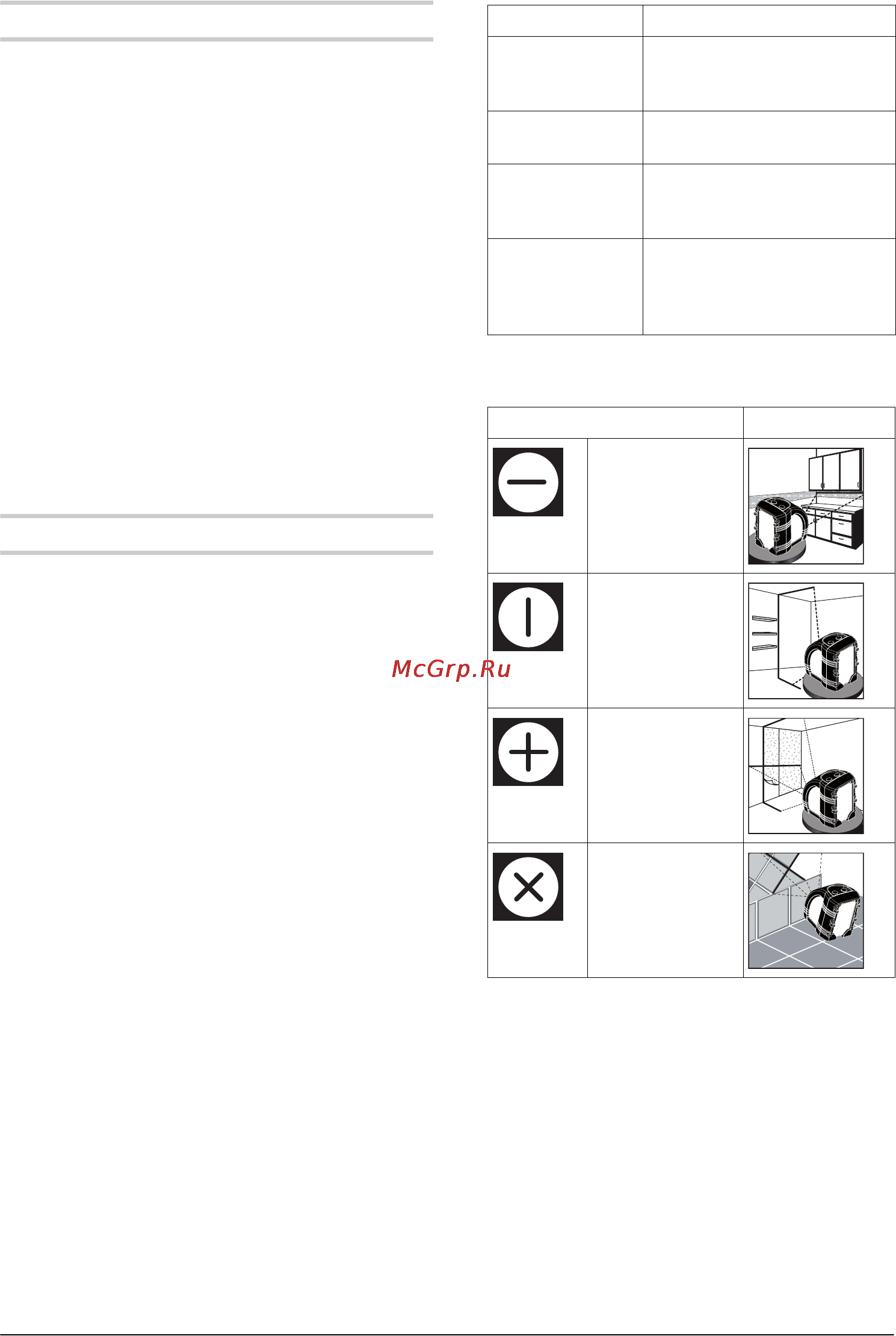

Vrsta rada Primer primene
Horizontalan
laserski zrak
(samo iLMXT,
iLMXTE)
Vertikalan
laserski zrak
(samo iLMXT,
iLMXTE)
Laserski krstić
Laserski krstić
pod nagibom
(manuelni rad)
OBJ_BUCH-931-004.book Page 133 Friday, August 14, 2009 12:12 PM
