Slovensko | 1392 610 A15 118 • 14.8.09
Namestitev merilnega orodja
– Postavite merilno orodje na stabilno podlogo.
ali
– Montirajte merilno orodje na mini laserski stativ.
(glejte sliko B)
ali
– Fiksirajte merilno orodje s pomočjo pritrdilnih
magnetov 13 na kovinske površine.
(glejte sliko B)
Zaradi izredno velike točnosti niveliranja merilno
orodje zelo občutljivo reagira na tresenje in na
spreminjanje položaja. Zato vedno pazite, da bo
merilno orodje v stabilnem položaju, s čimer se
boste izognili prekinitvam delovanja zaradi
dodatnih niveliranj.
Delovanje
Zagon
f Zavarujte merilno orodje pred vlago in
direktnim sončnim sevanjem.
f Ne izpostavljajte merilnega orodja ekstrem-
nim temperaturam ali ekstremnemu nihanju
temperature. Poskrbite za to, da npr. ne bo
ležalo dalj časa v avtomobilu. Če je merilno
orodje bilo izpostavljeno večjim temperaturnim
nihanjem, najprej pustite, da se temperatura
pred uporabo uravna. Pri ekstremnih
temperaturah ali temperaturnih nihanjih se
lahko poškoduje natančnost delovanja
merilnega orodja.
f Preprečite močne sunke v merilno orodje ali
padce na tla. Po močnih zunanjih vplivih na
merilno orodje morate pred nadaljevanjem dela
vedno izvesti pregled natančnosti (glejte
„Preverjanje točnosti merilnega orodja“,
stran 140).
Vklop/izklop in izbira vrst obratovanja
f Laserskega žarka ne usmerjajte na osebe ali
živali in ne glejte vanj, tudi ne iz večje
razdalje.
f Vklopljenega merilnega orodja nikoli ne
puščajte brez nadzorstva in ga po uporabi
izklopite. Laserski žarek lahko zaslepi druge
osebe.
– Za vklop merilnega orodja pritisnite tipko za
obratovanje 4.
– Pritisnite tipko za obratovanje 4 tako dolgo, da
je željen način obratovanja nastavljen.
– Za izklop merilnega orodja pritisnite tipko za
obratovanje 4 tolikokrat, da se izklopi.
LED 3 Obratovalno stanje
sveti zeleno Merilno orodje je vklopljeno
in se nahaja znotraj
samonivelirnega območja
sveti rdeče Merilno orodje se nahaja v
ročnem obratovanju
sveti rdeče in
laserski žarek
utripa
Merilno orodje se nahaja
zunaj samonivelirnega
območja
utripa izmenično
rdeče/zeleno
Baterije so šibke;
Merilno orodje še deluje,
vendar so laserski žarki
šibkejši

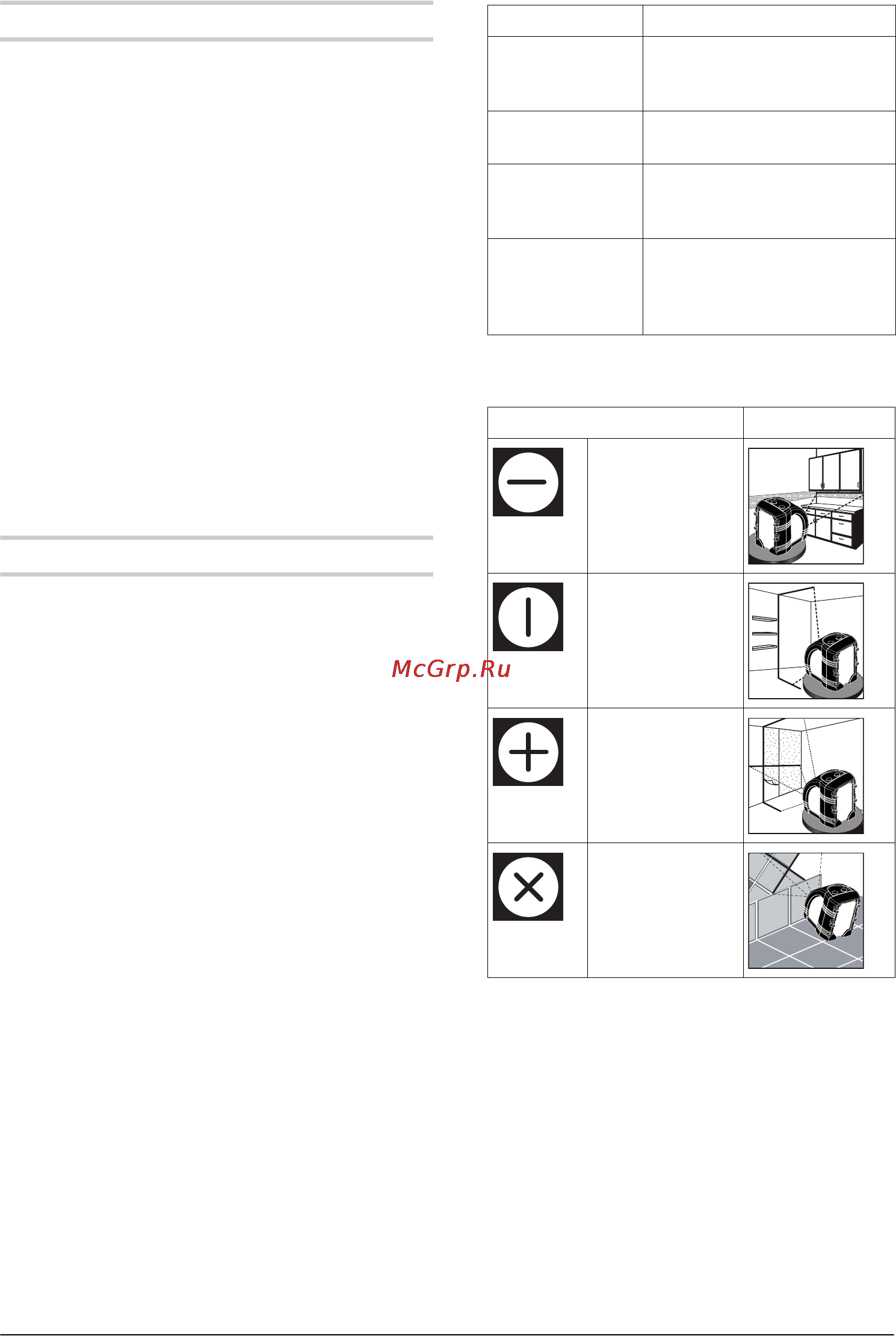

Vrsta delovanja Primer uporabe
Vodoravni
laserski žarek
(samo iLMXT,
iLMXTE)
Navpični laserski
žarek
(samo iLMXT,
iLMXTE)
Laserski križ
Nagnjen laserski
križ (ročno
obratovanje)
OBJ_BUCH-931-004.book Page 139 Friday, August 14, 2009 12:12 PM
