66 | Suomi 2 610 A15 118 • 14.8.09
Käyttö
Käyttöönotto
f Suojaa mittaustyökalu kosteudelta ja suo-
ralta auringonvalolta.
f Älä aseta mittaustyökalua alttiiksi äärim-
mäisille lämpötiloille tai lämpötilan vaihte-
luille. Älä esim. jätä sitä pitkäksi aikaa autoon.
Anna suurten lämpötilavaihtelujen jälkeen mittaus-
työkalun lämpötilan tasaantua, ennen kuin käytät
sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut
voivat vaikuttaa mittaustyökalun tarkkuuteen.
f Vältä kovia iskuja tai mittaustyökalun pudot-
tamista. Jos mittaustyökaluun on vaikuttanut voi-
makkaita ulkoisia voimia, tulisi ennen työn
jatkamista suorittaa tarkkuustarkistus (katso ”Mit-
taustyökalun tarkkuuden tarkistus”, sivu 67).
Käynnistys ja pysäytys sekä käyttömuotojen
valinta
f Älä koskaan suuntaa lasersädettä ihmisiin
tai eläimiin, älä myös itse katso lasersätee-
seen edes kaukaa.
f Älä jätä kytkettyä mittaustyökalua ilman val-
vontaa ja sammuta mittaustyökalu käytön
jälkeen. Lasersäde saattaa häikäistä muita henki-
löitä.
– Käynnistä mittaustyökalu painamalla käyttöpaini-
ketta 4.
– Paina käyttöpainiketta 4 niin monta kertaa, että
haluttu käyttömuoto on asetettu.
– Pysäytä mittaustyökalu painamalla käyttöpaini-
ketta 4 niin monta kertaa, että se sammuu.
Valitse käyttömuoto sisällä/ulkona
Käytä mittaustyökalua käyttömuodossa sisällä, hei-
jastaaksesi näkyviä kirkkaita lasersäteitä.
Käytä mittaustyökalua käyttömuodossa ulkona, kun
työskentelet ulkona tai sisätilassa valaistusolosuh-
teissa, joissa on mahdotonta nähdä lasersäteitä.
Käyttömuodossa ”ulkona” lasersäde sykkii, jotta laser-
vastaanotin voi vastaanottaa sen.
Käynnistyksen jälkeen mittaustyökalu on vakiona ase-
tettu käyttömuotoon ”sisällä”.
Huomio: Käyttömuotoa ”ulkona” voidaan asettaa
vain, kun mittaustyökalu on joko käyttömuodossa vaa-
kasuora tai pystysuora lasersäde. Mittaustyökalu kyt-
keytyy automaattisesti käyttömuotoon ”sisällä”, jos se
kytketään käyttömuotoon laserristi tai manuaalinen
käyttö.
– Vaihda käyttömuodon ”sisällä/ulkona” ja "ulkona"
välillä painamalla vaihtopainiketta 5.
LED käyttömuodoille ”sisällä” 2 palaa vihreänä, kun
käyttömuoto ”ulkona” on asetettu.
LED 3 Toimintatila
palaa vihreänä Mittaustyökalu on kytketty ja
itsetasausalueen sisällä
palaa punaisena Mittaustyökalu manuaali-
sessa käytössä
palaa punaisena
ja lasersäde vilk-
kuu
Mittaustyökalu on itsetasaus-
alueen ulkopuolella
vilkkuu vuorotel-
len punainen/vih-
reä
Paristot heikot;
Mittaustyökalu on vielä toimin-
takykyinen, mutta lasersäteet
muuttuvat heikommiksi

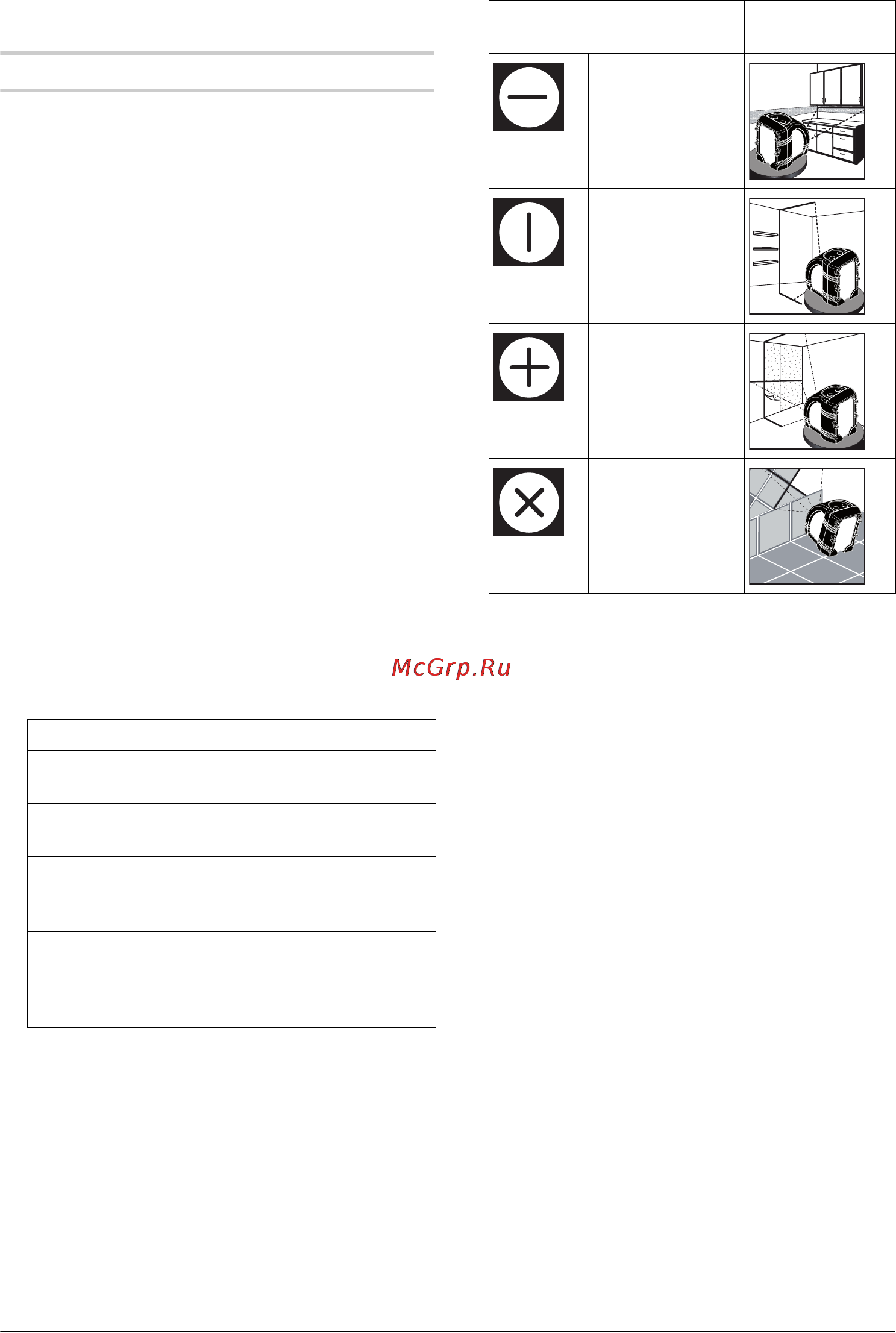

Käyttömuoto Käyttöesimerk-
kejä
Vaakasuora
lasersäde
(vain iLMXT,
iLMXTE)
Pystysuora
lasersäde
(vain iLMXT,
iLMXTE)
Laserristi
Kalteva laserristi
(manuaalinen
käyttö)
OBJ_BUCH-931-004.book Page 66 Friday, August 14, 2009 12:12 PM
