56 | Svenska 2 610 A15 118 • 14.8.09
Drift
Driftstart
f Skydda mätverktyget mot väta och direkt
solljus.
f Utsätt inte mätverktyget för extrema tempe-
raturer eller temperaturväxlingar. Lämna inte
mätverktyget under en längre tid t.ex. i bilen. Om
mätverktyget varit utsatt för större temperaturväx-
lingar låt det balanseras innan du använder det.
Vid extrem temperatur eller temperaturväxlingar
kan mätverktygets precision påverkas menligt.
f Undvik att utsätta mätverktyget för kraftiga
stötar eller fall. Efter kraftig yttre påverkan ska
mätverktygets noggrannhet kontrolleras innan
arbetet fortsättes (se ”Kontroll av mätverktygets
noggrannhet”, sidan 57).
In-/urkoppling och val av driftsätt
f Rikta aldrig laserstrålen mot människor eller
djur och rikta inte heller blicken mot laser-
strålen även om du står på längre avstånd.
f Lämna inte påkopplat mätverktyg utan upp-
sikt, stäng alltid av mätverktyget efter avslu-
tat arbete. Risk finns att andra personer bländas
av laserstrålen.
–För inkoppling av mätverktyget tryck driftknap-
pen 4.
– Tryck upprepade gånger driftknappen 4 tills öns-
kat driftsätt ställs in.
– För urkoppling av mätverktyget tryck upprepade
gånger driftknappen 4 tills verktyget frånkopplas.
Välj driftsätt för inomhus/utomhus
Använd mätverktyget i driftsättet Inomhus för projice-
ring av synliga, ljusa laserstrålar.
Använd mätverktyget i driftsättet Utomhus när du
arbetar utomhus eller vid belysningsförhållanden
inomhus där man inte kan se laserstrålarna.
I driftsättet utomhus pulserar laserstrålen så att den
kan tas emot med lasermottagaren.
Vid inkoppling är mätverktyget inställt på driftsättet
inomhus.
Anvisning: Driftsättet utomhus kan ställas in endast
när mätverktyget är i driftsätt horisontal eller vertikal
laserstråle. Mätverktyget kopplas automatiskt om till
driftsätt inomhus när det ställs i funktion laserkors eller
manuell drift.
– För omkoppling mellan driftsätten inomhus och
utomhus tryck omkopplingsknappen 5.
LED för driftsätt inomhus/utomhus 2 lyser med grönt
ljus när driftsättet utomhus är inställt.
LED 3 Funktionstillstånd
lyser med grönt
ljus
Mätverktyget är tillslaget och
ligger inom självnivellerings-
området
lyser med rött ljus Mätverktyget i manuell drift
lyser med rött ljus
och laserstrålen
blinkar
Mätverktyget befinner sig
utanför självnivelleringsområ-
det
blinkar turvis med
rött/grönt ljus
Svaga batterier;
mätverktyget kan ännu använ-
das men laserstrålarna blir
svagare

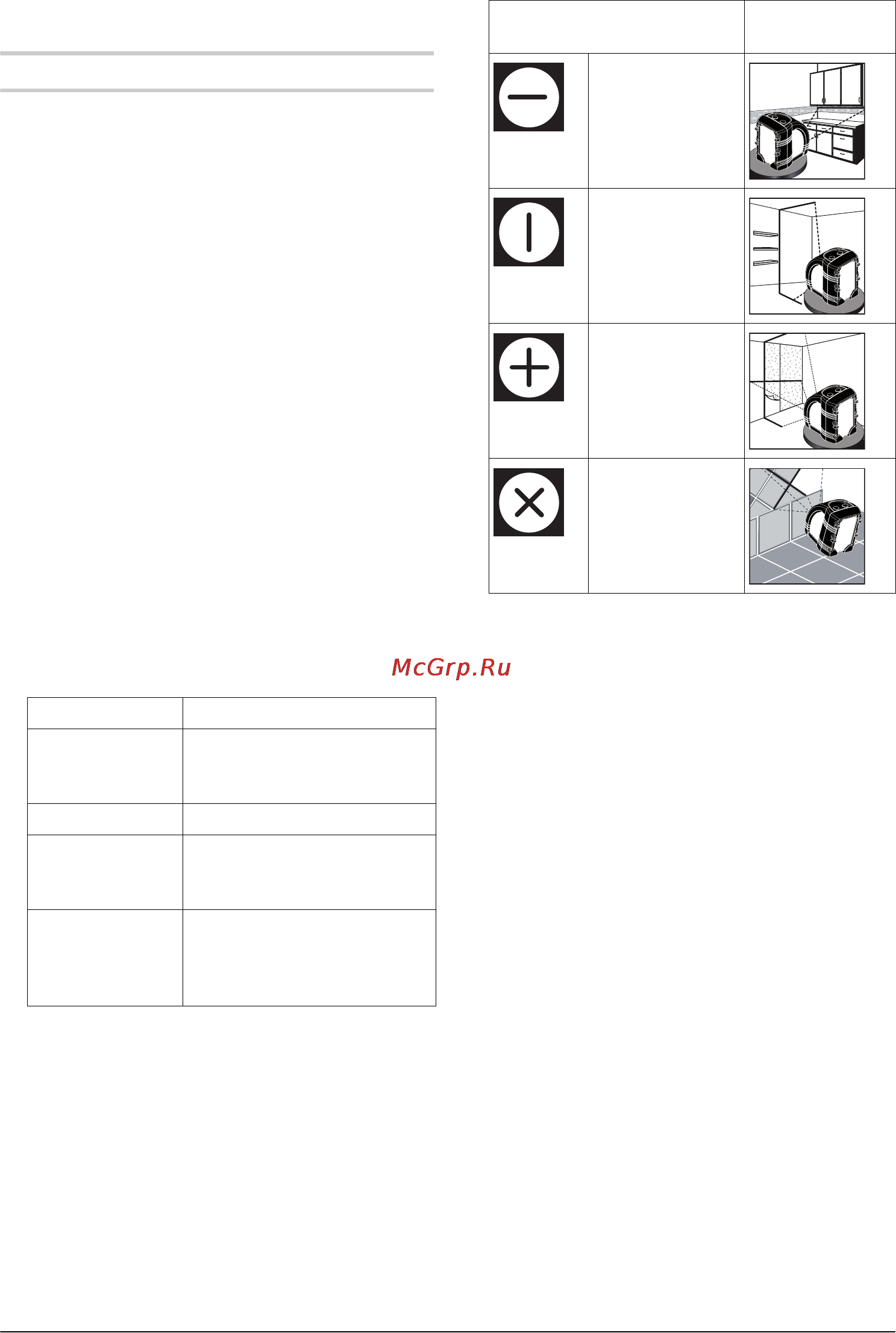

Driftsätt Användnings-
exempel
Horisontell laser-
stråle
(endast iLMXT,
iLMXTE)
Vertikal laser-
stråle
(endast iLMXT,
iLMXTE)
Laserkors
Lutande laser-
kors (manuell
drift)
OBJ_BUCH-931-004.book Page 56 Friday, August 14, 2009 12:12 PM
