84 | Polski 2 610 A15 118 • 14.8.09
f Nie wolno zostawiać włączonego urządzenia
pomiarowego bez nadzoru, a po zakończe-
niu użytkowania należy je wyłączać. Wiązka
lasera może spowodować oślepienie osób
postronnych.
– Aby włączyć urządzenie pomiarowe, należy
nacisnąć przycisk serwisowy 4.
– Wciskać przycisk serwisowy 4 tyle razy, ile jest
to niezbędne do ustawienia wybranego trybu
pracy.
– Aby wyłączyć urządzenie pomiarowe, należy
naciskać przycisk serwisowy 4 tak często, aż
urządzenie się wyłączy.
Wybór trybu „wewnątrz/na zewnątrz“
Urządzenie pomiarowe należy eksploatować w
trybie pracy wewnątrz, aby projektować
widoczne, jasne promienie lasera.
Urządzenie pomiarowe należy eksploatować w
trybie pracy na zewnątrz, jeżeli praca odbywa się
pod gołym niebem, lub gdy warunki oświetleniowe
w pomieszczeniu nie sprzyjają dobrej widoczności
wiązki lasera.
W trybie pracy „na zewnątrz“ wiązka lasera pulsuje
w taki sposób, by mogła być ona odbierana przez
odbiornik laserowy.
Po włączeniu urządzenia pomiarowego
standardowo ustawia się tryb pracy wewnątrz.
Wskazówka: Tryb pracy „na zewnątrz“ można
ustawić tylko wtedy, gdy urządzenie pomiarowe
znajduje się w trybie pracy „pozioma“ lub „pionowa
wiązka lasera“. Urządzenie pomiarowe przełącza
się automatycznie na tryb pracy „zewnątrz“, gdy
zostanie ono przestawione na tryb pracy
„krzyżowy“ lub na ręczny tryb pracy.
– Aby dokonywać zmian między trybami pracy
„zewnątrz“ i „na zewnątrz“, należy wcisnąć
przycisk 5.
Dioda LED dla trybu „na zewnątrz“
2 pali się
zielonym światłem, gdy ustawiony został tryb pracy
„na zewnątrz“.
Kontrola dokładności pomiaru
urządzenia
Oprócz czynników zewnętrznych także i czynniki
specyficzne dla danego urządzenia (np. upadki lub
silne uderzenia) mogą być przyczyną zakłóceń
w pomiarach. Dlatego za każdym razem przed
przystąpieniem do pracy należy skontrolować
dokładność urządzenia pomiarowego.
Sprawdzanie poziomej linii od przodu do tyłu
(zob. rys. C1)
– Znaleźć dwie ściany, oddalone od siebie o ok.
5metrów.
– Urządzenie pomiarowe ustawić w odległości
ok. 30 cm od ściany (W1) i skierować krzyż
lasera na ścianę (W1), a następnie zaznaczyć
miejsce projekcji na ścianie jako punkt „a1“.
– Urządzenie pomiarowe obrócić o 180° i
skierować krzyż lasera na przeciwległą ścianę
(W2), a następnie zaznaczyć miejsce projekcji
krzyża na ścianie jako punkt „b1“.
Dioda LED (3) Stan gotowości
pali się zielonym
światłem
Urządzenie pomiarowe jest
włączone i znajduje się w
zakresie samoniwelacji.
pali się
czerwonym
światłem
Urządzenie pomiarowe
znajduje się w trybie pracy
ręcznej
pali się
czerwonym
światłem, a
wiązka lasera
miga
Urządzenie pomiarowe
znajduje się poza zakresem
samopoziomowania.
miga zamiennie
czerwonym/zielo
nym światłem
Słabe baterie;
Urządzenie pomiarowe
jeszcze funkcjonuje, ale
promienie lasera są coraz
słabsze

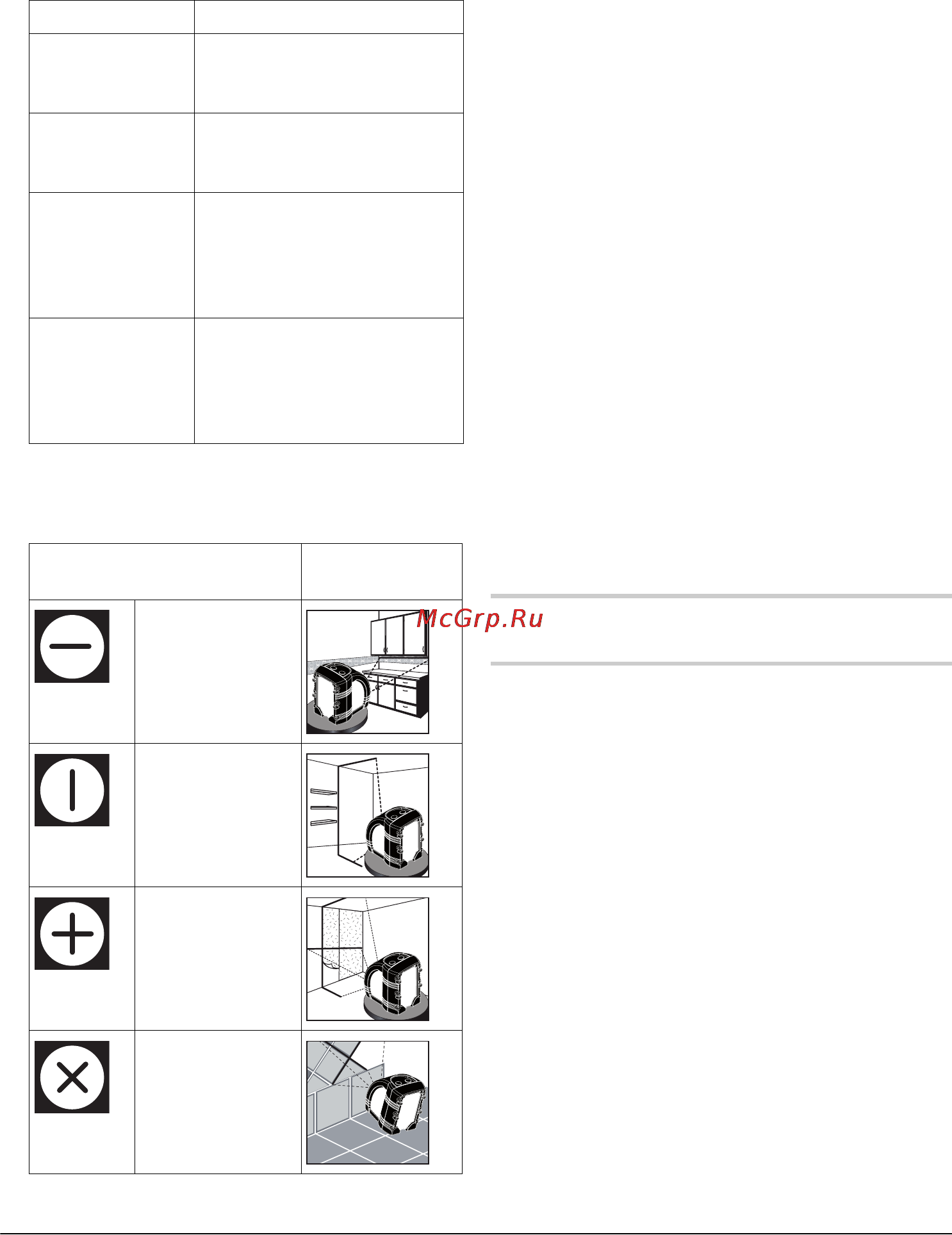

Rodzaj pracy Przykład
zastosowania
Pozioma wiązka
laserowa
(tylko iLMXT,
iLMXTE)
Pionowa wiązka
laserowa
(tylko iLMXT,
iLMXTE)
Krzyż (siatka)
Pochylony krzyż
(tryb pracy
ręcznej)
OBJ_BUCH-931-004.book Page 84 Friday, August 14, 2009 12:12 PM
