ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
30
7. Винт для регулировки усилия на рукоятке управления - этим винтом можно регулировать
сопротивление на рукоятке управления (крышка должна быть снята). Это поможет предотвратить
нежелательное перемещение рукоятки при волнении на воде. Поворачивайте винт по часовой
стрелке для увеличения усилия и против часовой стрелки для уменьшения усилия. Отрегулируйте
требуемое усилие.
8. Винт регулировки усилия фиксации - этим винтом можно отрегулировать повышенное или
пониженное усилие для вывода рукоятки управления из положений фиксации (крышка должна
быть снята). Поворот винта по часовой стрелке увеличивает усилие. Отрегулируйте требуемое
усилие.
5171
+
-
a
b

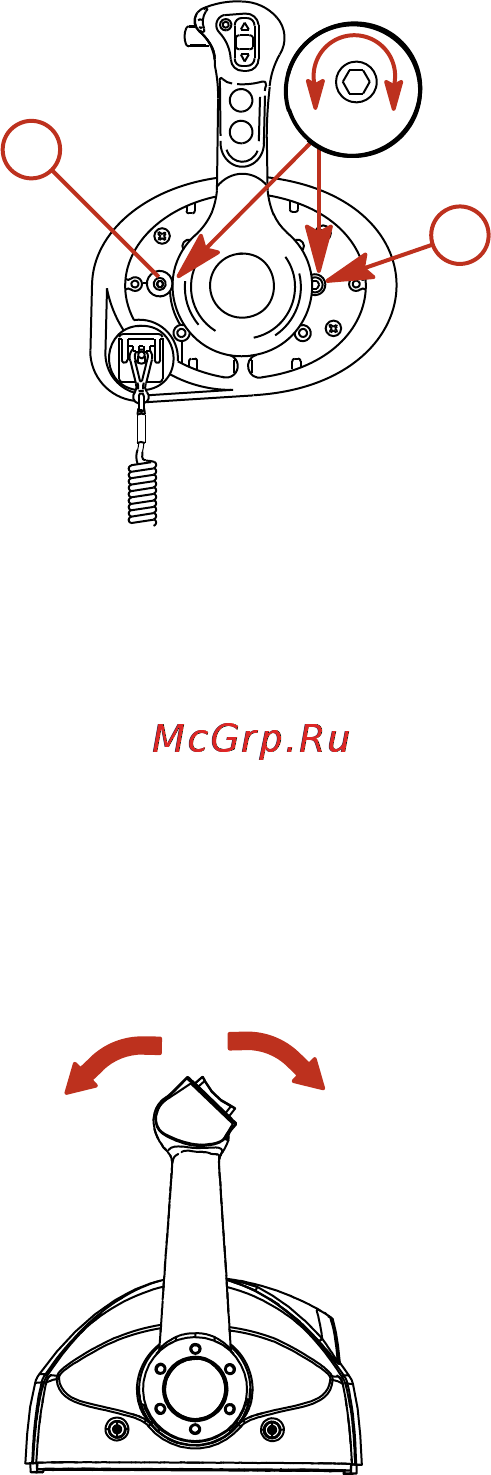

a - Винт для регулировки усилия на
фиксаторе
b - Винт для регулировки усилия на
рукоятке управления
Характеристики и работа пульта управления консольного типа с
одной рукояткой
1. Работа переключателя передач и дроссельной заслонки управляется перемещением рукоятки
управления. Передвиньте рукоятку управления вперед из нейтрального положения к первому
фиксатору для перехода на переднюю передачу. Для повышения скорости продолжайте
перемещать рукоятку вперед. Передвиньте рукоятку управления назад из нейтрального
положения к первому фиксатору для перехода на заднюю передачу. Продолжайте передвигать
рукоятку назад, чтобы увеличить скорость.
F
N
R
3417
