«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
86

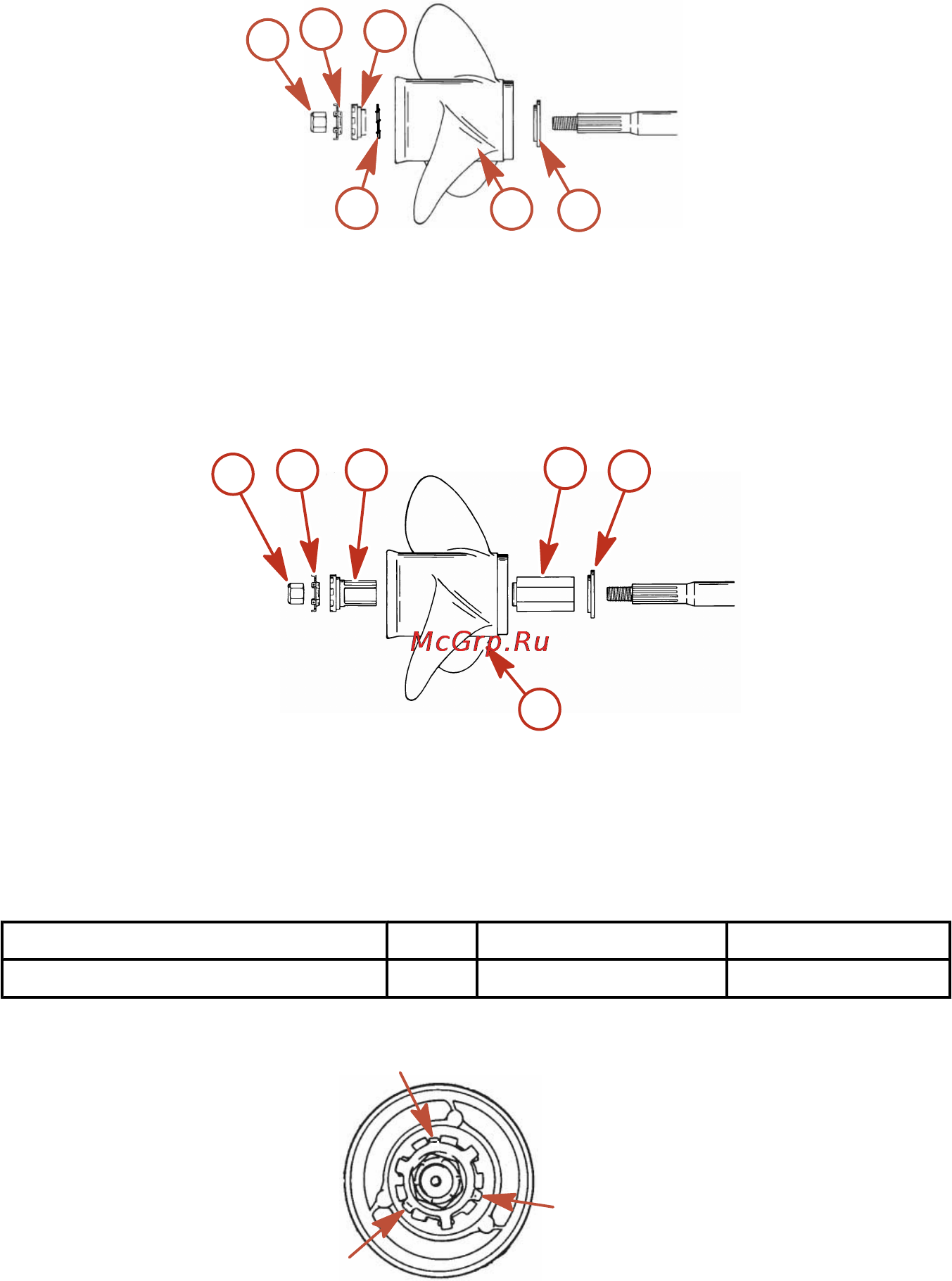

7. Гребные винты с приводной ступицей Flo-Torq I - Установите на вал переднюю упорную втулку,
гребной винт, электропроводную шайбу, заднюю упорную ступицу, держатель гайки гребного
винта и гайку гребного винта.
ob00382
a
b c
d
e
f
a - Гайка гребного винта
b - Стопорная шайба гребного винта
c - Задняя упорная ступица
d - Электропроводная шайба
e - Гребной винт
f - Передняя упорная втулка
8. Гребные винты с приводной ступицей Flo-Torq II - Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
b
c
a
d
f
e
ob00421
a - Гайка гребного винта
b - Стопорная шайба гребного винта
c - Задняя упорная ступица
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
9. Поместите деревянный брусок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
Описание Нм фунто-дюйм. фунто-фут.
Гайка гребного винта 75 55
10. Зафиксируйте положение гайки гребного винта, загнув три лапки стопорной шайбы в канавки
упорной втулки.
ob00422
