Mercury Marine ME 225 XL EFI SWB [96/108] Техническое обслуживание
![Mercury Marine ME 225 XL EFI SWB [96/108] Техническое обслуживание](/views2/1099751/page96/bg60.png)
«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
88
СНЯТИЕ
1. Снимите зажим шланга и вытащите шланг из воздушного фильтра.
2. Поверните фильтр на 1/4 оборота к разблокированному положению, чтобы снять его.
УСТАНОВКА
1. Установите нейлоновую шайбу и резиновую шайбу на крышку фильтра.

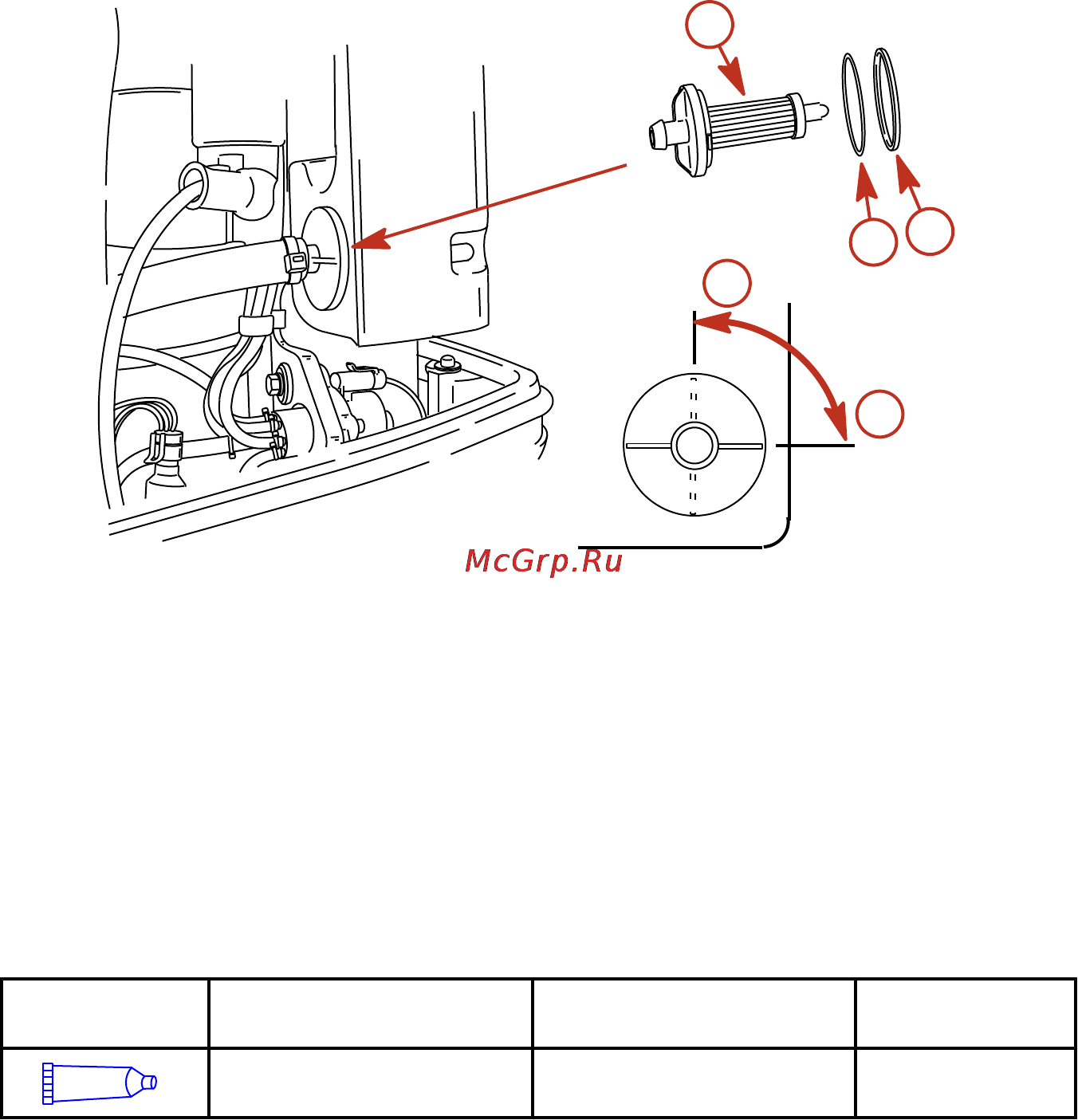

ob01588
a
b
c
d
e
a - Воздушный фильтр
b - Нейлоновая шайба
c - Резиновая шайба
d - Разблокированное положение
e - Положение запирания
2. Вставьте фильтр в отверстие. Установите передний наконечник фильтра в сквозное отверстие и
совместите две лапки на крышке фильтра с пазами в отверстии.
3. Поверните фильтр на 1/4 оборота к положению запирания.
4. Заново установите шланг и закрепите зажимом.
Места для смазывания
1. Смажьте следующие места смазкой Quicksilver или Mercury Precision, или специальной смазкой
101.
Труба, ссыл.
номер
Описание Где используется Деталь №
34
Специальный смазочный
материал 101
Шаровые головки штока
дифферента
92-802865Q1
