ОБЩИЕ СВЕДЕНИЯ
21
Модели 200 225
Номинальные параметры
аккумуляторной батареи
1000 ампер тока запуска судового двигателя (MCA) или 800 ампер
при запуске непрогретого двигателя (ССА)
Выходная мощность системы
зарядки
60 ампер
Идентификация компонентов
ob01582
a
b
c
d
e
f
g
h
i
j

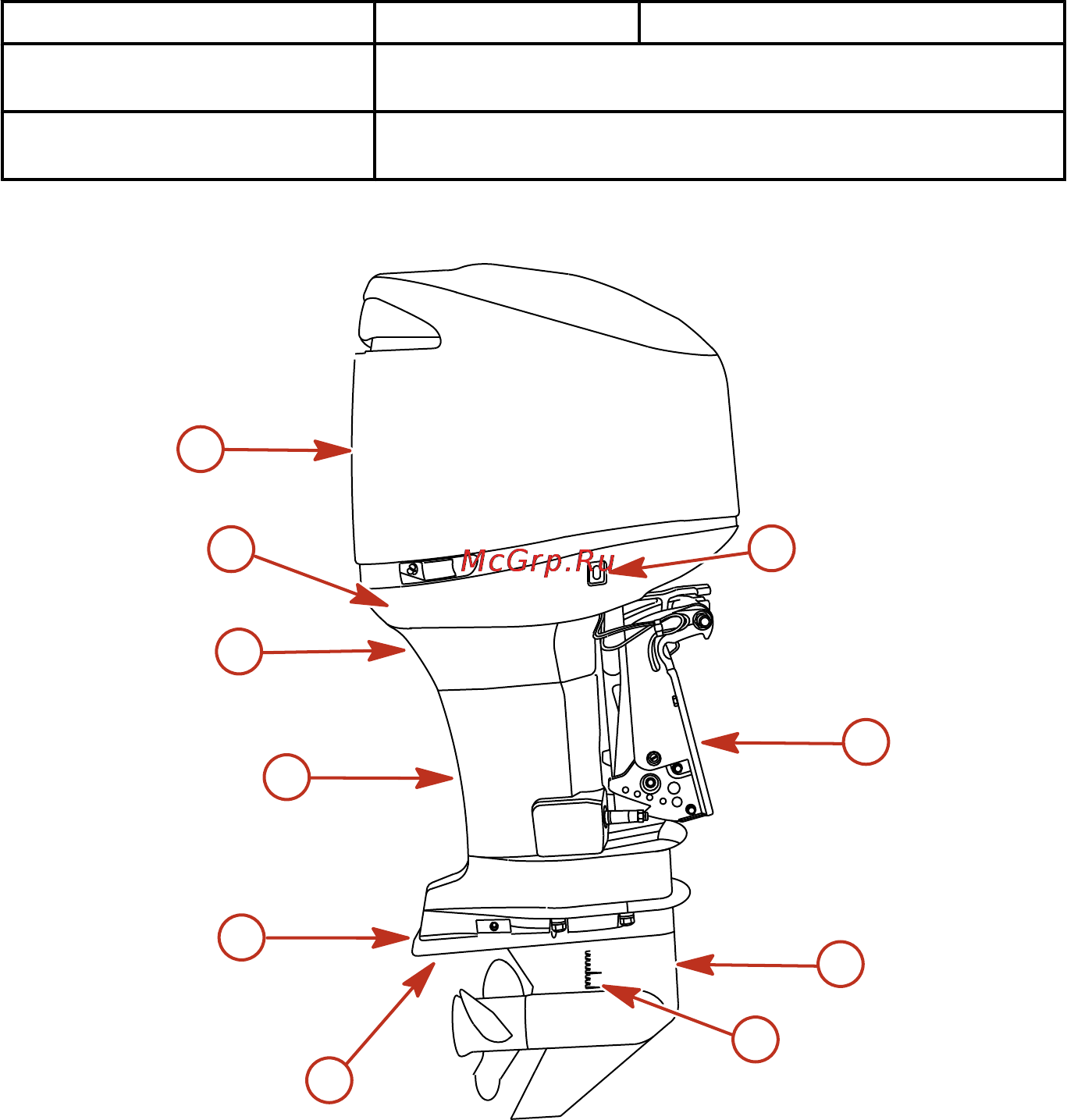

a - Верхняя крышка
b - Нижний кожух
c - Индикаторное отверстие водяного
насоса
d - Корпус приводного вала
e - Противовентиляционная пластина
f - Анод
g - Вспомогательный переключатель
наклона
h - Транцевые кронштейны
i - Коробка передач
j - Входные отверстия заборника
охлаждающей воды
