anteriormente sobre la pared) y trazar con el lápiz 2
orificios, hacer los 2 orificios (Ø8mm) e introducir 2 tacos.
Fijar la estructura de soporte de la chimenea en la pared
con 2 tornillos 5x45mm (4).
•
Abrir la protección contra vapores y quitar el filtro
antigrasa (ver el párrafo relativo).
•
Colgar la campana extractora (5), regular la posición (6-
7) y fijarla en modo definitivo con 1 tornillo y arandela (8).
•
Conectar a la red eléctrica (9), pero dejar la campana
descolgada del cuadro eléctrico general de la casa.
•
Instalar en el foro de salida de la campana extractora la
brida proveída (10).
•
Conectar un tubo (11 - tubo y cinturillas para la fijación
no suministradas) para la descarga de humos del anillo
de conexión posicionado sobre la unidad del motor
aspirante.
La otra extremidad del tubo tendrá que ser conectada a
un dispositivo de expulsión de humos hacia el exterior en
caso de utilizo de la campana en versión aspirante.
Si se desea utilizar la campana en versión filtrante, fijar
a la estructura de soporte G el deflector F y conectar la
otra extremidad del tubo al anillo de conexión ubicado
sobre el deflector (12).
•
Aplicar las chimeneas y fijarlas con 2 tornillos (13a) a la
estructura de soporte chimenea G“ (13b). Hacer
resbalar la parte inferior de la chimenea adentro del lugar
apropiado sobre la campana extractora.
•
Montar el filtro antigrasa y cerrar la protección contra
vapores.
¡Atención! Si la campana debe ser utilizada en la
versión aspirante, quitar, si proveído, el filtro al carbón y
las varillas de fijación (ubicadas en la parte posterior del
filtro antigrasa – ver el párrafo relativo).
Si la campana debe ser utilizada en versión filtrante
verificar que el filtro al carbón sea ya montado en la parte
posterior del filtro antigrasa o, en su ausencia, comprarlo
e instalarlo.
Descripción de la campana
Fig. 1
1. Cuadro de control
2. Filtro antigrasa
3. Manija de desenganche del filtro antigrasa
4. Lámpara halógena
5. Protección contra vapores
6. Chimenea telescópica
7. Salida del aire (sólo para uso en versión filtrante)
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos d
e
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

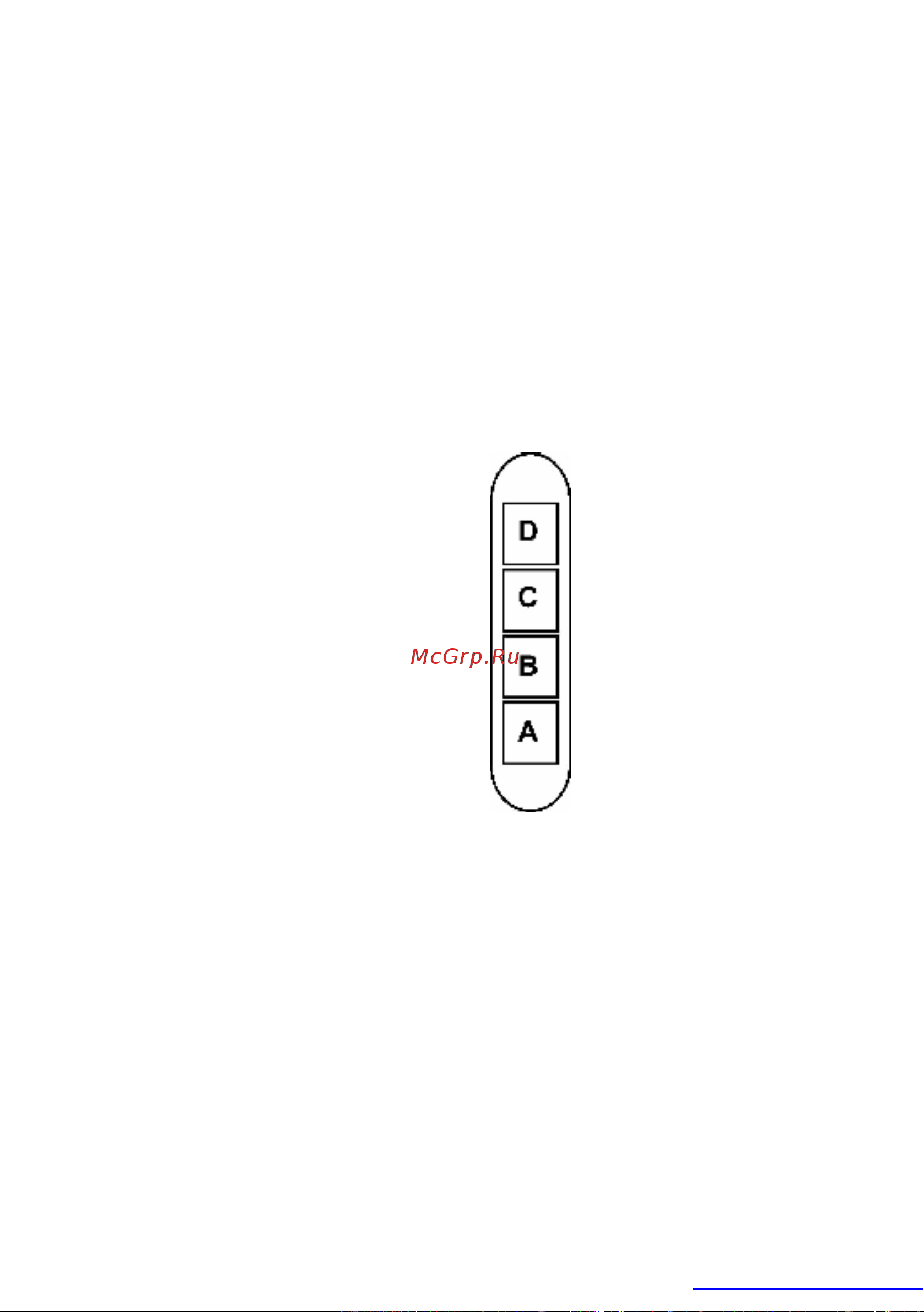

Modelo con panel de mandos con 4 botones
A. Botón ON/OFF luces.
B.
Botón OFF/ON aspiración y seleccción
potencia mínima.
B+C. Bo
tón selección potencia de aspiración
media.
B+D.
Botón selección potencia de aspiración
máxima.
Mantenimiento
Antes de cualquier trabajo de mantenimiento desconectar la
campana de la corriente.
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza la mantención de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
Pantalla vapores
La pantalla vapores siempre debe dejarse cerrada y sólo
debe abrirse en caso de mantenimiento (ej. Limpieza o
sustitución de los filtros).
Abertura de la pantalla vapores:
Pulse
con decisión la parte inferior de la pantalla
vapores, luego del desenganche acompañarlo hacia
arriba.
