52
come schema di foratura (se presente, la piccola asola
ricavata sul supporto deve coincidere con la linea
precedentemente tracciata sul muro) e segnare con la
matita 2 fori, eseguire i fori (Ø8mm), inserire 2 tasselli.
Fissare la staffa di supporto camini alla parete con 2 viti
5x45mm (4).
•
Aprire lo schermo vapori e rimuovere il filtro grassi (vedi
paragrafo relativo).
•
Appendere la cappa (5), regolarne la posizione (6-7) e
fissarla in modo definitivo con 1 vite e rondella (8).
•
Eseguire la connessione elettrica (9), ma lasciare la
cappa scollegata dal quadro elettrico generale di casa.
•
Installare sul foro di uscita della cappa la flangia fornita a
corredo (10).
•
Eseguire la connessione di un tubo (11 - tubo e fascette
per il fissaggio non fornite, da acquistare) per lo scarico
dei fumi all’anello di connessione posto sopra l’unità
motore aspirante.
L’altra estremità del tubo dovrà essere collegata ad un
dispositivo di espulsione fumi verso l’esterno in caso di
utilizzo della cappa in versione aspirante.
Nel caso si voglia utilizzare la cappa in versione filtrante,
allora fissare alla staffa di supporto camini G il deflettore
F e collegare l’altra estremità del tubo all’anello di
connessione posto sul deflettore (12).
•
Applicare i camini e fissarli sopra con 2 viti (13a) alla
staffa di supporto camini „G“ (13b). e far scivolare la
parte inferiore del camino sopra la cappa, fissare infine
con 2 viti.
•
Montare il filtro grassi e chiudere lo schermo vapori.
Attenzione! Se la cappa deve essere utilizzata in
versione aspirante, togliere, se fornito in dotazione, il
filtro al carbone e le bacchette di fissaggio (posto sul
retro del filtro grassi - vedi paragrafo relativo).
Se la cappa deve essere utilizzata in versione filtrante
verificare che il filtro al carbone sia già montato sul retro
del filtro grassi o, in assenza, acquistatelo ed installatelo.
Opis kuhinjske nape
Slika 1
1. Kontrolna tabla
2. Filtar za uklanjanje masnoće
3. Ručica za skidanje filtra za uklanjanje masnoće
4. Halogena lampa
5. Zaštita od pare
6. Teleskopski kamin
7. Izlaz za zrak (samo za upotrebu u filtracijskoj verziji)
Funkcioniranje
Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.

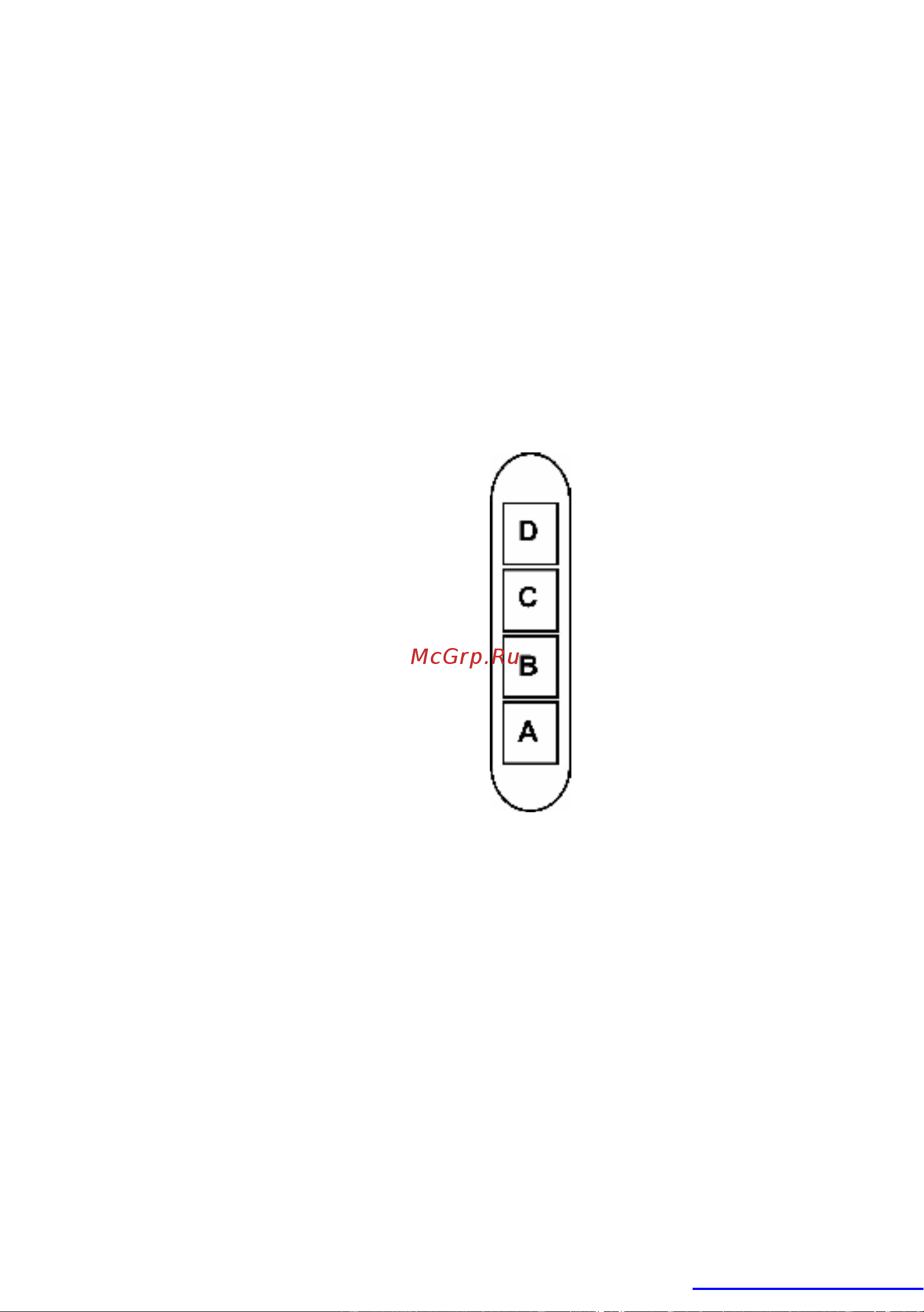

Modello con pulsantiera a 4 tasti
A. Interruttore luce ON/OFF.
B.
Interruttore ON/OFF e selezione
velocità 1 (in caso di poco vapore e
fumo)
B+C.
Selezione velocità 2 (in caso di media
quantità di vapore e fumo)
B+D. Selezione velocità 3
(in caso di molto
vapore e fumo)
