środkową linię (1), ustawić wzornik tak, by wydrukowana
na nim linia środkowa pokrywała się z wyznaczoną
uprzednio linią środkową a dolna krawędź wzornika
odpowiadała dolnej płaszczyźnie okapu po jego
zamontowaniu (2).
•
Za pomocą wiertarki Ø 8 mm wykonać 3 otwory i
umocować wspornik do ściany przy użyciu 2 kołków i
wkrętów (3) umieścić trzeci kołek w dolnym otworze.
•
Umieścić wspornik kanału dymnego, „G“ na ścianie
przylegającej do sufitu, użyć wspornika jako schematu do
wywiercenia otworów, (jeżeli obecny, mały otwór
znajdujący się na wsporniku powinien pokrywać się z
uprzednio wyznaczoną na ścianie linią) i zaznaczyć
ołówkiem 2 otwory, następnie wywiercić otwory (Ø8mm) i
umieścić 2 wkręty.
Umocować wsporniki kanału dymnego za pomocą 2
wkrętów 5x45mm (4).
•
Otworzyć osłonę zabezpieczającą przed oparami i wyjąć
filtr przeciwtłuszczowy (patrz stosowny rozdział).
•
Zawiesić okap (5), wyregulować jego pozycję (6-7) i
definitywnie zamocować za pomocą 1 śruby z podkładką
(8).
•
Wykonać podłączenie elektryczne (9), lecz nie podłączać
okapu do głównego zasilania domowego.
•
Zamontować dostarczony kołnierz na otworze
odprowadzającym okapu (10).
•
Wykonać podłączenie przewodu (11 – przewód i opaski
mocujące należy dokupić, gdyż nie wchodzą w skład
wyposażenia standardowego) odprowadzającego opary
do połączenia kołnierzowego umieszczonego nad
zespołem napędowym wyciągu.
Drugi koniec przewodu powinien być podłączony do
urządzenia odprowadzającego opary na zewnątrz w
przypadku używania okapu jako wyciągu.
W przypadku użycia okapu w wersji filtrującej, do
wspornika kanału dymnego G należy zainstalować
deflektor F i podłączyć drugi koniec przewodu do
połączenia kołnierzowego znajdującego się na
deflektorze (12).
•
Założyć kanał dymny i umocować go do wspornika „G“
(13b) za pomocą 2 wkrętów (13°), a następnie zsunąć
dolną część kanału nad okap i umocować przy użyciu 2
wkrętów.
•
Zamontować filtr przeciwtłuszczowy i zamknąć osłonę
przeciwoparową.
Uwaga! Jeżeli okap będzie używany jako wyciąg, należy
zdjąć filtr węglowy, jeżeli znajduje się na wyposażeniu
oraz elementy mocujące (znajdujące się w tylnej części
filtra przeciwtłuszczowego – patrz stosowny rozdział)).
Jeżeli okap będzie używany w wersji filtrującej należy
sprawdzić czy filtr węglowy jest zamontowany w tylnej
części filtra przeciwtłuszczowego i, w przypadku jego
braku, należy filtr węglowy zakupić i zainstalować!.
Opis okapu
Rys. 1
1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Osłona przeciw parze
6. komin teleskopowy
7. wylot powietrza ( tylko w wersji filtrującej)
Funkcjonowanie okapu
W przypadku, że powietrze w pomieszczeniu kuchennym jest
szczególnie zanieczyszczone, należy używać okapu
regulowanego na najwyższą prędkość. Poleca się uruchomić
wyciąg 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i po z
okap włączony przez ok. 15 minut.

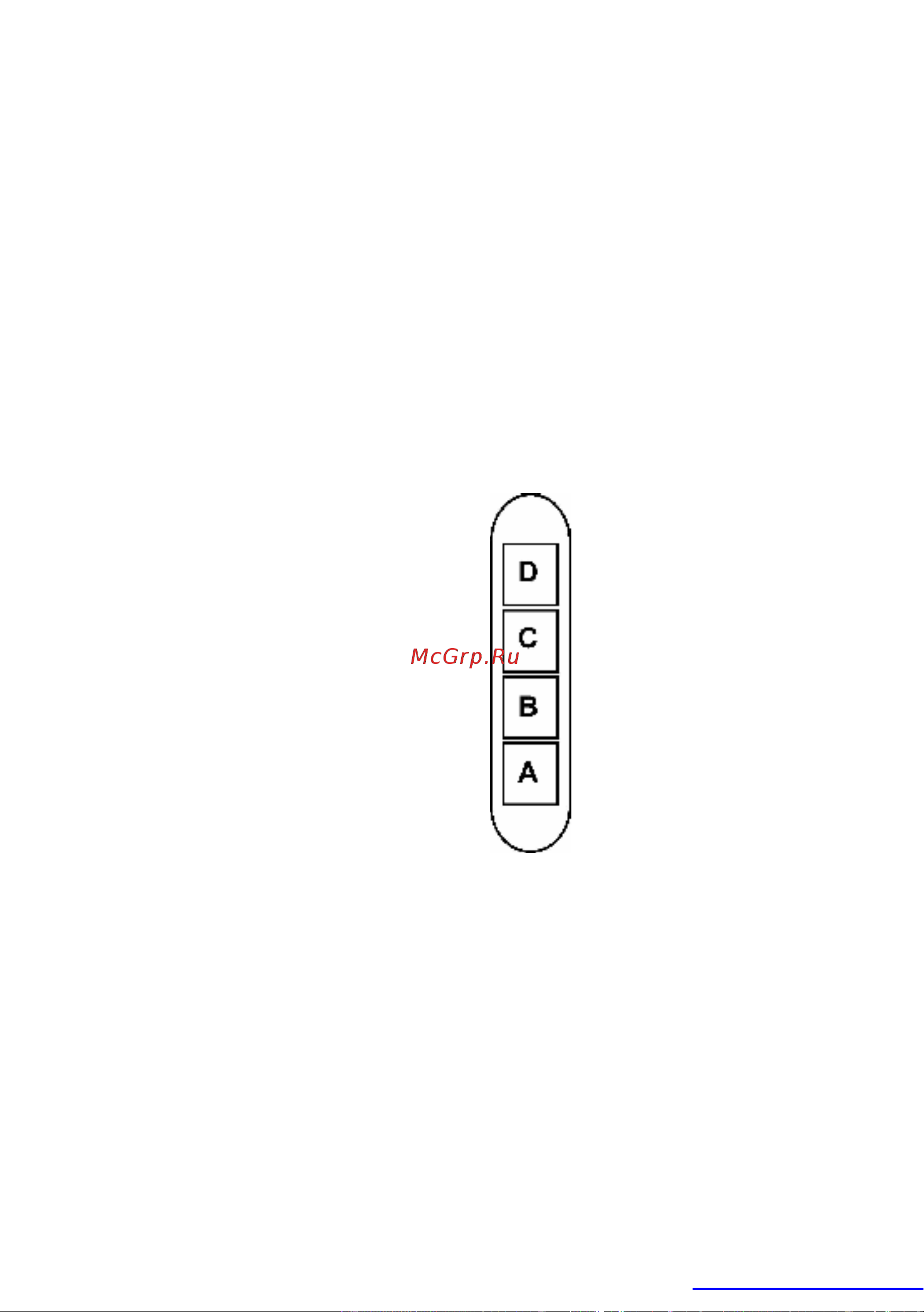

Model z 4 - klawiszowym pulpitem
A. Wyłącznik oświetlenia ON/OFF.
B. Wyłącznik ON/OFF
(włączenie/wyłączenie) urządzenia i
wybór prędkości 1 (przy małej ilości
pary i dymu)
B+C. Przycisk, wybierający prędkość 2 (przy
średniej ilości pary i dymu)
B+D. Przycisk wybierający prędkość 3 (przy
dużej ilości pary i dymu)
