56
отпечатана върху него да съвпадне с начертана
преди това линия и долната страна на шаблона да
съвпадне с долната страна на аспиратора при вече
монтиран аспиратор (2).
•
С помоща на бор машина пробийте три отвора с
размери Ø 8 мм. и закрепете фланеца на стената. За
целта имате на разположение 2 дюбела и няколко
винта (3). Третият дюбел трябва да влезе в долния
отвор.
•
Фиксирайте носещата основа „G“ на вентилационата
шахта към стената под тавана. Използвайте
носещата основа на вентилационната шахта като
шаблон за пробиване на отвори (ако върху носещата
основа има малко ухо то трябва да съвпадне с
начертаната от Вас линия върху стената).
Отбележете с молив двете точки, пробийте отворите
(Ø 8мм.) и затегнете дюбелите.
С помоща на два винта (5x45мм.) закрепете
носещата основа на вентилационната шахта към
стената (4).
•
Отворете пароизолационната решетка и отстранете
филтъра за мазнините (вижте съответния параграф).
•
Окачете аспиратора (5), нивелирайте (6-7) и го
закрепете окончателно с помоща на една гайка и
една шайба (8).
•
Прокарайте ел. захранването (9), но за момента без
да свързвате аспиратора към главното ел. табло на
жилището.
•
Монтирайте фланеца (доставя се с аксесоарите)
върху изходния отвор на аспиратора (10).
•
Свържете тръбата за отвеждане на дима навън (11 –
тръбата и аксесоарите за фиксиране трябва да бъдат
закупени отделно) със съединителния пръстен, който
се намира над корпуса на аспириращия мотор.
В случай, че възнамерявате да използвате
аспиратора във вариант на аспирираща версия
трябва да свържете другия край на тръбата с
ежекторно устройство за отвеждане на дима навън.
Ако желаете да използвате аспиратора във вариант
на филтрираща версия трябва да монтирате
дифузора F към носещата основа на
вентилационната шахта G и да свържете другия край
на тръбата със съединителния пръстен, който се
намира върху дифузора (12).
•
Позиционирайте вентилационните шахти (13a) и ги
фиксирайте към носещата основа „G“ (13b) с помоща
на 2 винта. Приплъзнете долната част на
вентилационната шахта над аспиратора и я
застопорете с два винта.
•
Монтирайте филтъра за мазнините и затворете
пароизолационната
решетк
Внимание! Ако възнамерявате да използвате
аспиратора във вариант на аспирираща версия
трябва да отстраните филтъра с активен въглен
(естествено ако закупеният от Вас модел разполага с
такъв) и съответните аксесоари. Филтърът с активен
въглен се намира зад филтъра за мазнините (Вижте
съответния параграф).
Ако желаете да използвате аспиратора във
вариант
на филтрираща версия проверете дали филтърът
с
активен въглен е монтиран зад филтъра
за
мазнините. В случай, че няма такъв трябва да
го
закупите и инсталирате.
Описание на аспиратора
Фиг. 1
1. Контролен панел
2. Филтър за мазнините
3. Дръжка за изваждане на филтъра за мазнините
4. Халогенна лампа
5. Пароизолационна решетка
6. Телескопична вентилационна шахта
7. Въздухоотводен изход (само за филтриращата версия)
Начин на употреба
Ако при готвене се отделя много пара, преминете
на
максимален режим на работа. Препоръчително е
да
включите аспиратора 5 минути преди да започнете
да
готвите и да го оставите да работи още 15 минути
след
като приключите.

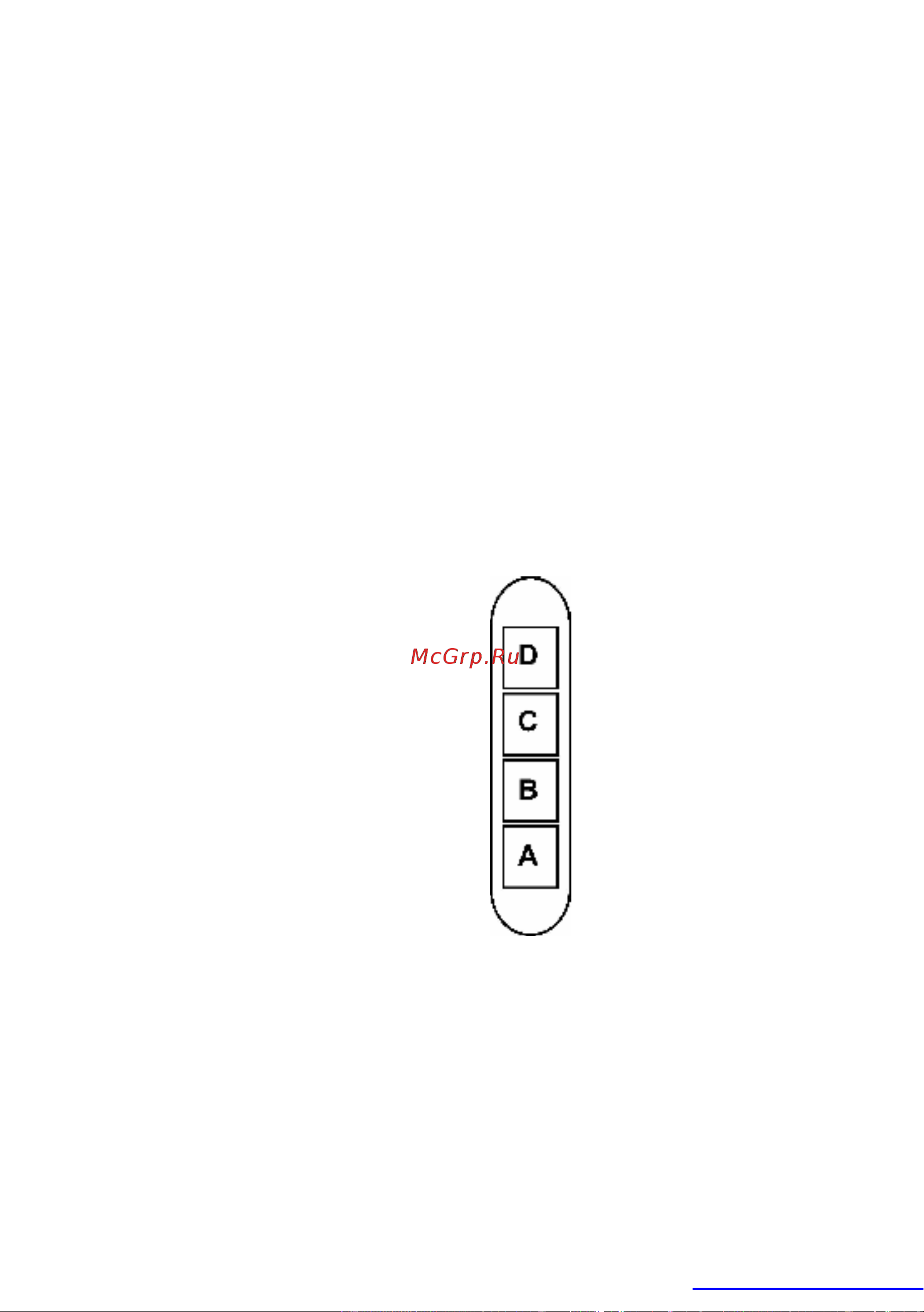

Модел на импулсен модулатор с 4 бутона
A. Бутон за осветление ON/OFF.
B. Бутон ON/OFF за избиране на режим
на работа № 1 (при не много пара и
дим)
B+C. Бутон за активиране на режим на
работа № 2 (за умерено количество
пара и дим)
B+D. Бутон за активиране на режим на
работа № 3 (в случай на голямо
количество пара и дим)
