69
відповідала попередньо накресленій центральній
лінії, а нижня сторона шаблону відповідала нижній
стороні змонтованого ковпака (2).
•
Зробити 3 отвори свердлом на Ø 8 мм і закріпити
опорний кронштейн за допомогою 2 дюбелів і шуруп
на стіні (3), вставити третій дюбель у нижній отвір.
•
Прикласти опорний кронштейн каміну „G“ до стіни,
що прилягає до стелі, використовуючи його у якості
схеми свердління (при наявності, невеличка щілина
на планці має співпасти з попередньо накресленою на
стіні лінією), позначити олівцем 2 отвори, зробити їх
((Ø8мм) і вставити 2 дюбеля.
Закріпити опорний кронштейн каміну на стіні 2
шурупами 5x45 мм (4).
•
Відкрити відвідний екран і витягнути фільтр затримки
жирів (див. відповідний параграф).
•
Підвісити ковпак (5), відрегулювати його положення
(6-7) і закріпити остаточно 1 шурупом та шайбою (8).
•
Виконати електричне під'єднання (9), але залишити
ковпак не під'єднаним до загального електричного
щитка помешкання.
•
Встановити на вихідному отворі ковпака фланець з
комплекту (10).
•
Під'єднати трубу (11 – труба і хомути для фіксації не
входять у комплект, їх потрібно купити) для відводу
випарів до з’єднувальної втулки, розміщеної зверху
двигуна усмоктування.
Інший край труби повинен бути під'єднаний до
механізму викиду випарів назовні у випадку
використання ковпака у режимі виводу повітря.
У випадку, коли потрібно використовувати ковпак у
режимі рециркуляції, закріпити на опорному
кронштейні каміну G дефлектор F і під'єднати інший
край труби до з’єднувальної втулки, розміщеної на
дефлекторі(12).
•
Приставити каміни і зафіксувати їх зверху 2 шурупами
(13а) до опорного кронштейну каміну „G“ (13b) і
посунути нижню частину каміну зверху над ковпаком,
зафіксувати потім 2 шурупами.
•
Змонтувати фільтр затримки жиру і закрити відвідний
екран.
Увага! У випадку використання ковпака у режимі
виводу повітря, зняти (якщо є у комплекті) вугільний
фільтр і стержні для фіксації (розміщений позаду
фільтру затримки жирів – див. відповідний параграф).
При використанні ковпака у режимі рециркуляції
перевірити, чи вугільний фільтр вже є встановлений
позаду фільтру затримки жирів, і, якщо немає, купити
і встановити його.
Опис ковпака
Мал. 1
1. Панель управління
2. Фільтр затримки жиру
3. Ручка відчеплення фільтру затримки жиру
4. Галогенна лампа
5. Відвідний екран
6. Телескопічний камін
7. Вивід повітря (тільки в режимі рециркуляції)
Функціонування
Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити ковпак за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.

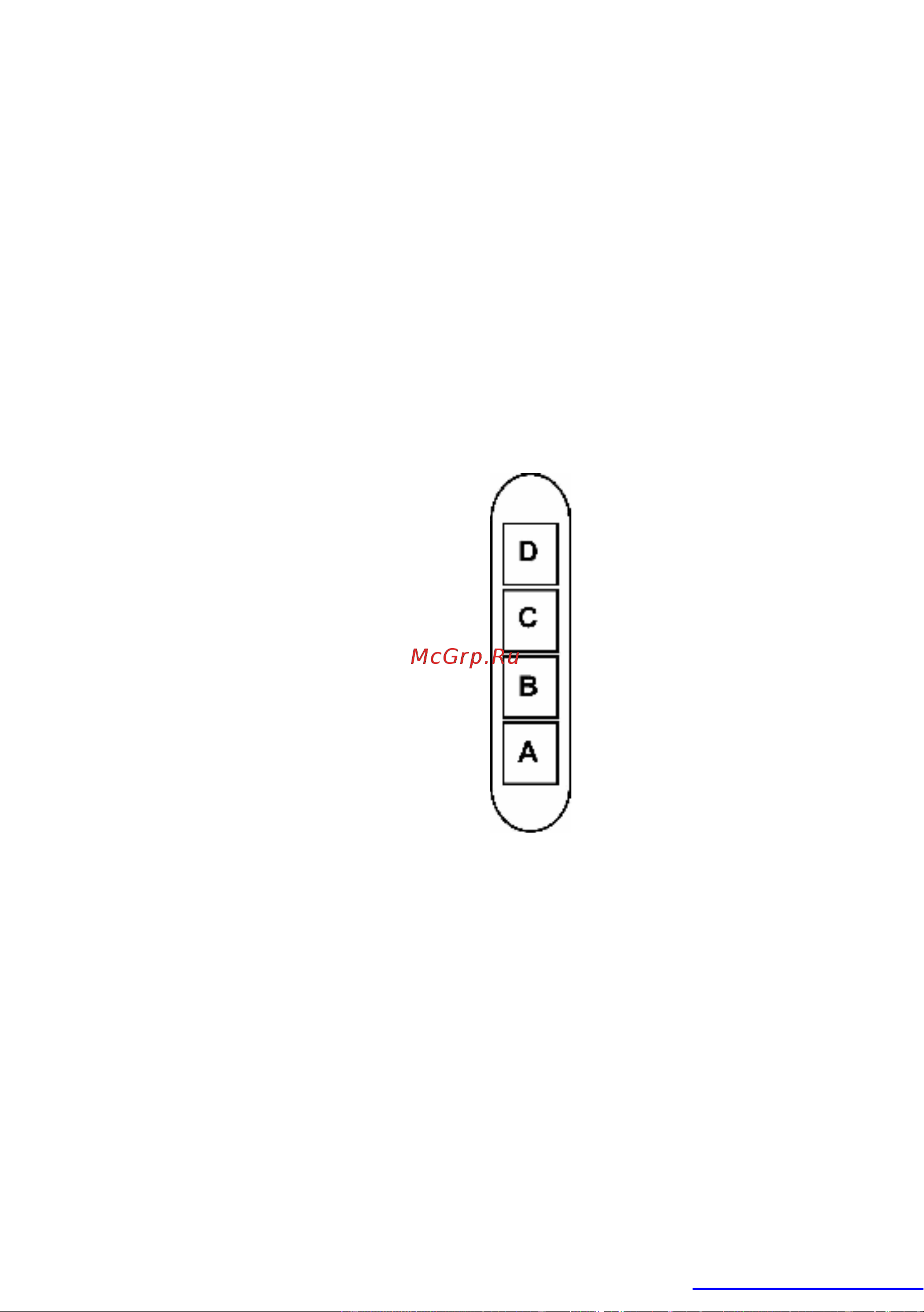

Модель з панеллю на 4 кнопки
A. Вимикач світла ON/OFF.
B. Вимикач ON/OFF і вибір швидкості
1
(у випадку малої кількості випарів і
диму)
B+C. Вибір швидкості 2 (у випадку
середньої кількості випарів і диму)
B+D. Вибір швидкості 3 (у випадку великої
кількості випарів і диму)
Догляд
Перед тим як виконати будь-яку операцію по
догляді
відключити ковпак від електромережі.
Чистка
Ковпак має чиститись часто і як зовні так і в середині (
по
крайній мірі з такою ж періодичністю як і догляд
за
фільтрами для затримання жирів). Для
чистки
використовуйте спеціальну серветку,
намочену
нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали
.
НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Відвідний екран
Відвідний екран повинен завжди
залишатися
закритим і відкриватися тільки у
випадку
обслуговування (напр. очистка чи заміна фільтрів).
Відкриття відвідного екрана:
Сильно натиснути на нижню частину
відвідного
екрана; після розчеплення провести його догори.
