41
облегчения монтажа (1), установить шаблон
сверления таким образом, чтобы средняя линия,
отраженная на нем, соответствовала нарисованной
перед тем центральной линии, а нижняя часть
шаблона соответствовала нижней части
смонтированной вытяжки (2).
•
Сделать 3 отверстия сверлом на Ø 8 мм и прикрепить
опорный кронштейн 2 дюбелями и шурупами к стене
(3), вставить третий дюбель в нижнее отверстие.
•
Приставить опорный кронштейн камина „G“ к стене,
прилегающей к потолку, используя его как схему
сверления (при наличии, на прорезь на опоре должна
совпадать с начерченной перед тем на стене линией),
обозначить карандашом 2 отверстия, сделать
отверстия (Ø8мм) и вставить 2 дюбеля.
Закрепить опорный кронштейн камина на стене 2
шурупами 5x45мм (4).
•
Открыть откидной экран и вынуть фильтр задержки
жира (см. соответствующий параграф).
•
Подвесить вытяжку (5), отрегулировать её положение
(6-7) и закрепить окончательно 1 шурупом и гайкой
(8).
•
Сделать электрическое подсоединение (9), однако
оставить вытяжку отключенной от общего
электрического щитка дома.
•
Установить на выходном отверстии вытяжки фланец,
который находится в комплекте (10).
•
Подсоединить трубу (11 – труба и хомуты для
крепления в комплект не входят, их нужно купить) для
отвода испарений к втулке соединения,
расположенное сверху над мотором всасывания.
Другой край трубы должен быть подсоединён к
механизму выброса испарений наружу в случае
использования вытяжки в режиме отвода воздуха.
Если вытяжка должна использоваться в режиме
рециркуляции, то закрепить на опорный кронштейн
каминов G дефлектор F и подсоединить другой край
трубы к соединительной втулке, размещённом на
дефлекторе (12).
•
Приставить камины и закрепить их сверху 2
шурупами (13а) к опорному кронштейну для каминов
„G“ (13b) и подвинуть нижнюю часть камина сверху
над вытяжкой, потом закрепить 2 шурупами.
•
Монтировать фильтр задержки жиров и закрыть
откидной экран.
Внимание! Если вытяжка должна использоваться в
режиме отвода воздуха, снять, при наличии в
комплекте, угольный фильтр и стержни для фиксации
(расположенный позади фильтра задержки жиров -
см. соответственный параграф).
Если вытяжка должна использоваться в режиме
рециркуляции, проверить, или угольный фильтр уже
установлен позади фильтра задержки жиров, и, при
отсутствии, купить и установить его.
Описание вытяжки
Рис. 1
1. Панель управления
2. Фильтр задержки жира
3. Ручка отцепления фильтра задержки жира
4. Галогенная лампа
5. Откидной экран
6. Камин телескопический
7. Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

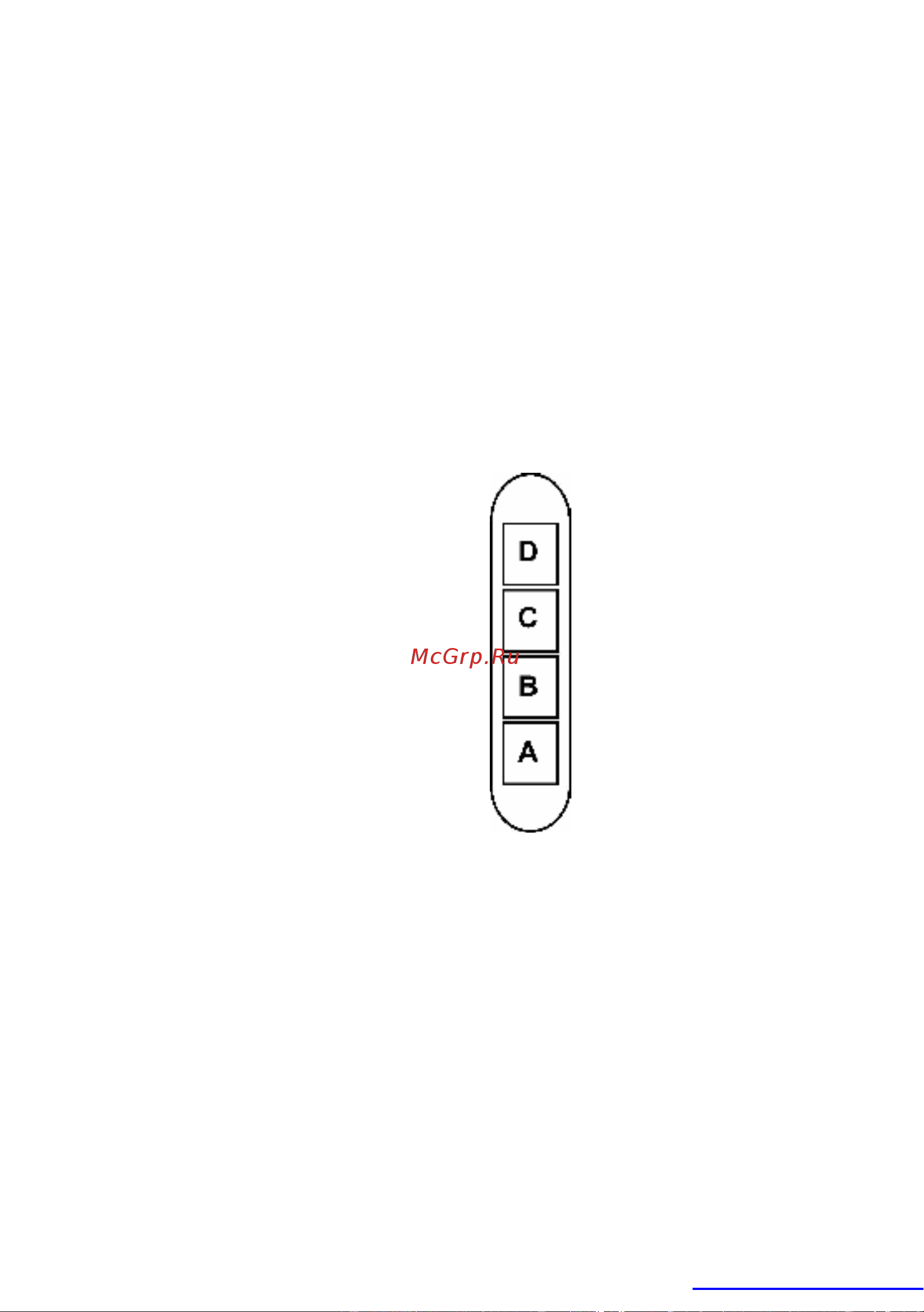

Модель с панелью нa 4 кнопки
A. Клавиша ВКЛ/ВЫКЛ подсветки.
B.
мощность
B+C.
Клавиша переключения на среднюю
мощность
B+D.
максимальную мощность
