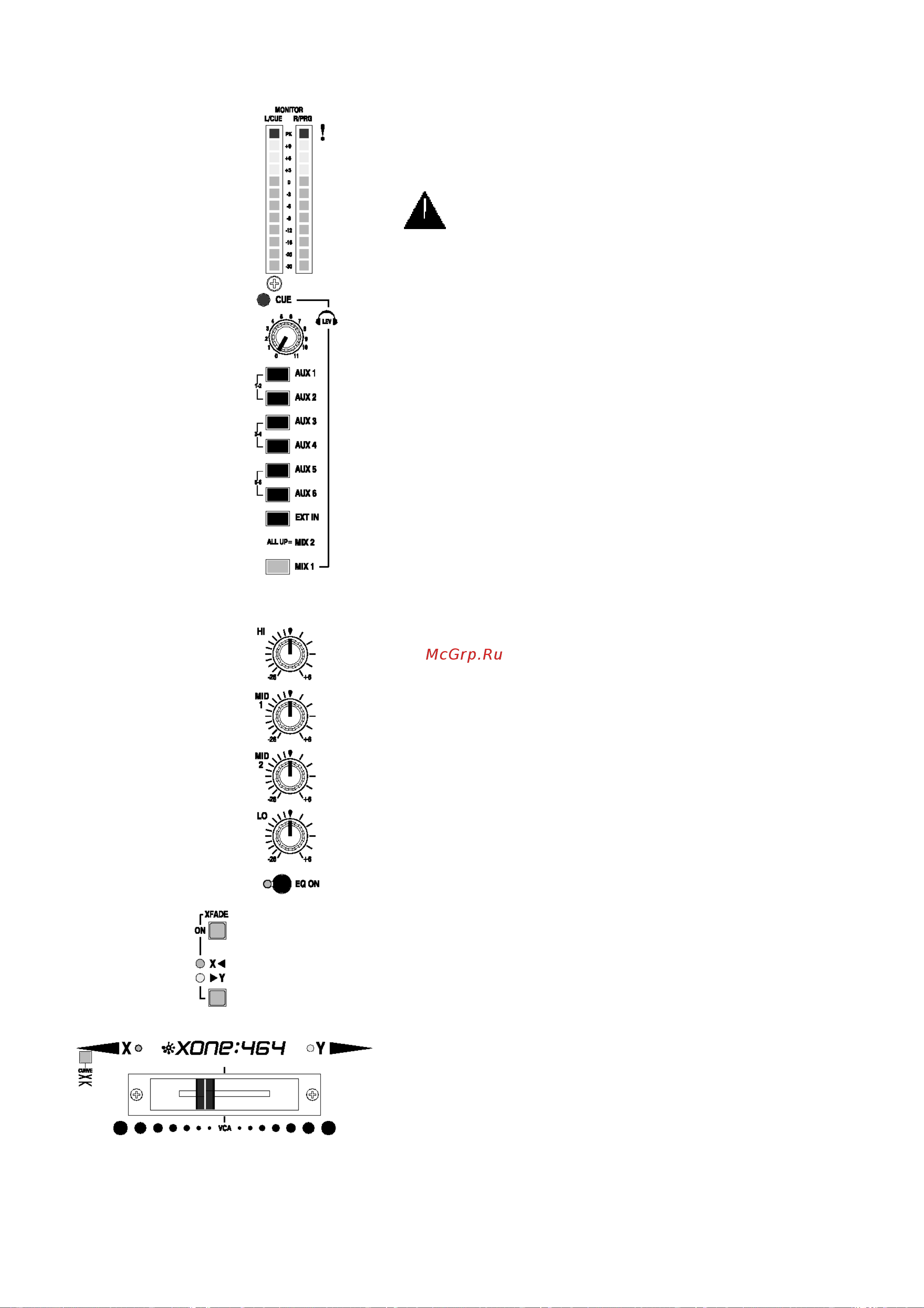

XONE:464. Руководство пользователя
11
Проверка звука с помощью системы сигналов
(
Cue
)
. При
проигрывании музыки нажмите большой переключатель CUE.
Загорится индикатор переключателя и секции Cue – это значит,
что система включена. Сигнал канала теперь передается в
наушники. Медленно поднимайте уровень звука, пока не будете
слышать музыку на комфортной для Вас громкости.
Не слушайте громкую музыку в наушниках в течение
долгого времени, так как это может повредить слух.
Уровень сигнала канала теперь отображается на измерителе
главного монитора, что упрощает процесс настройки усиления.
Обратите внимание, что система Cue позволяет следить за пре-
фейдерными сигналами. Другими словами, Вы можете проверить
любой источник, прежде чем использовать его фейдер для
добавления сигнала в микс.
Направьте сигнал на главный выход Mix1. Выключите переклю-
чатель CUE. Индикатор CUE погаснет, а индикация с измерителей
сигнала наушников и монитора исчезнет. Поднимите фейдер кана-
ла 5 в верхнее положение - "0". Установите уровень главного сиг-
нала MIX1 на максимум. Когда переключатель XFADE ON находит-
ся в верхнем положении, сигнал направляется напрямую на разъ-
ем Mix1. Теперь уровень сигнала, показываемый измерителями
Mix1, совпадает с уровнем сигнала датчика канала. Уровень сигна-
ла на данный момент одинаков по всему пути движения от пульта
и соответствует положению ручки GAIN канала. Оптимальной счи-
тается ситуация, когда все датчики показывают уровень около 0
дБ, благодаря чему обеспечивается высокое значение показателя
сигнал/шум и отличная высота сигнала, а также предотвращается
обрезание частот.
Прослушивание сигнала, поступающего на главный выход
Mix1. Для прослушивания сигнала через наушники нажмите на пе-
реключатель монитора MIX1. Убедитесь, что остальные переклю-
чатели выбора устройства отключены, поскольку их включение
автоматически отключит режим Mix1. Нажатие выключателя CUE
также отключит передачу сигнала на монитор.
Прослушивание эффекта стереоэквалайзера. Нажмите выклю-
чатель EQ ON канала 5. Загорится соответствующий индикатор,
показывающий, что сигнал проходит через эквалайзер. Попробуйте
применить эффект каждого из 4 частотных диапазонов. Эквалай-
зер выполняет роль устройства управления "живой" музыкой и по-
зволяет безопасно усилить сигнал на 6дБ либо приглушить его на
26 дБ. Для создания неповторимых эффектов рекомендуется от-
давать предпочтение ослаблению, а не усилению частот. Вклю-
чать и отключать действие эквалайзера можно выключателем EQ
ON.
Направление сигнала через кроссфейдер. Нажмите кнопку
XFADE ON, чтобы направить сигнал через кроссфейдер (вместо
его прямой маршрутизации на Mix1). Загорится зеленый индикатор
X, показывающий, что канал назначен для левой (X) стороны
кроссфейдера. Для назначения сигнала для правой стороны (Y)
нажмите переключатель XY. В этом случае загорится желтый ин-
дикатор Y. Помните, что зеленый и желтый индикаторы (X и Y) над
кроссфейдером показывают, сигнал какого канала направлен на
соответствующую сторону кроссфейдера.
Использование кроссфейдера. Кроссфейдер позволяет вырав-
нивать уровень сигнала, направляемого на каждую из его сторон –
в первую очередь, обеспечивая плавный переход к следующей
музыкальной композиции или создавая звуковые слои при микши-
ровании scratch или beat. Вы можете продолжить экспериментиро-
вать, подключив два источника звука (например, CD-плеер или
иной проигрыватель) и назначив один из них для стороны X, а дру-
гой – для стороны Y. Используйте регулятор XFADE PAN для на-
стройки баланса между сигналами левого и правого канала актив-
ного источника звука (в целях устранения различия в уровне сиг-
налов либо для создания спецэффекта).
