XONE:464. Руководство пользователя
29
Внешний вход
Внешний вход создан в дополнение к каналам моно и стерео. Используйте
его как еще один вход для микса или просто как источник внешнего мони-
тора.
INPUTS К паре джеков TRS ¼“ можно подключать стерео- или моно-
источники линейного уровня. Включайте источники стереозвука во входы L
или R. Включайте моно источники только во вход L, оставляя вход R от-
ключенным. В этом случае моно-сигнал нормализуется через контактное
гнездо входа R. Стандартный рабочий уровень составляет -10дБВ, но его
можно изменить на +4дБе, заново перепаяв внутреннюю связку.

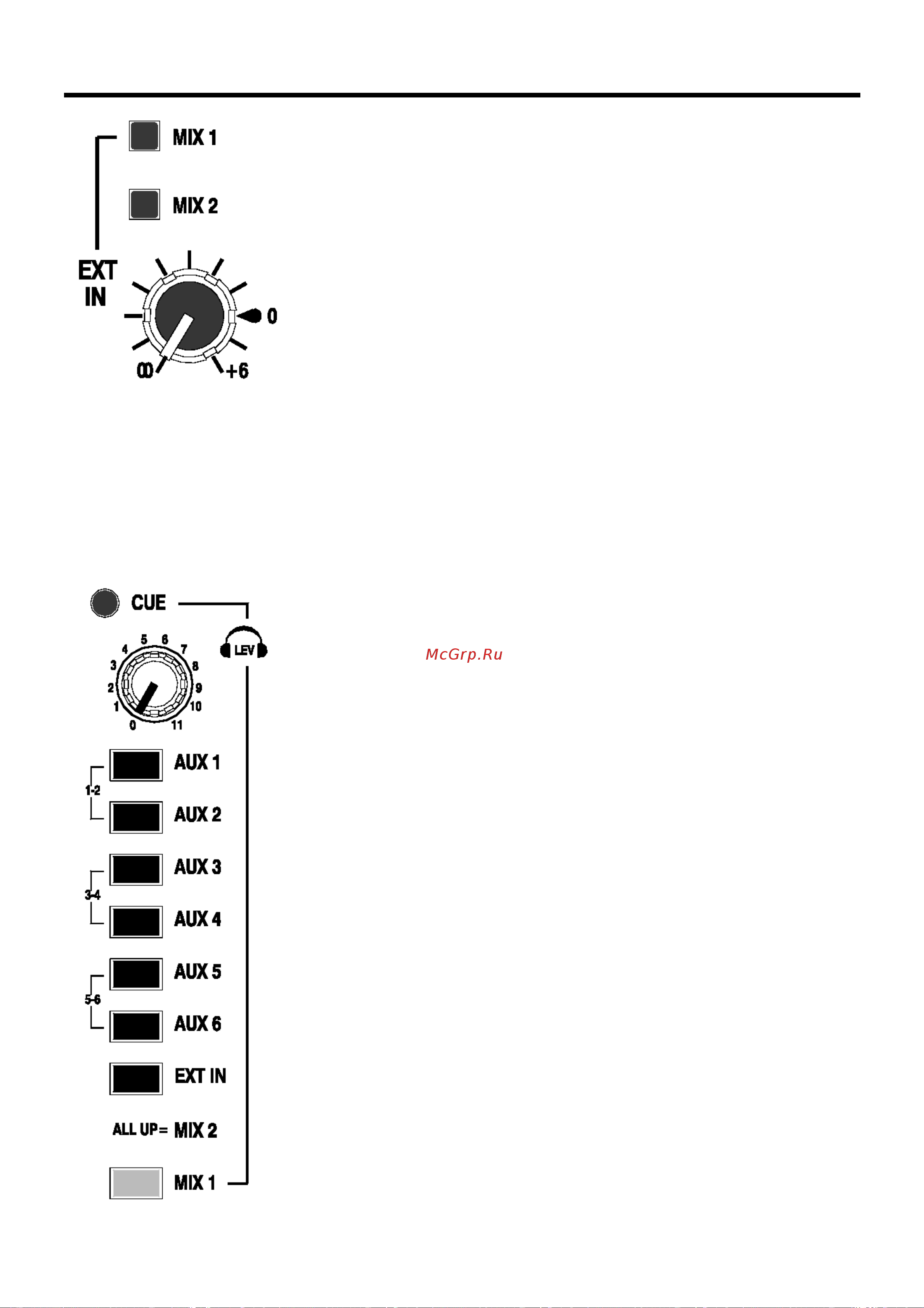

ROUTING SWITCHES Два переключателя направляют сигнал на Mix 1, Mix
2, на оба сразу или ни на один из них. Они защищены от неумелого обра-
щения для предотвращения нежелательных действий во время выступле-
ния. Вам необходимо определить, как использовать внешние входы. Суще-
ствует два основных вида применения:
Mix Input (вход для микса) Для подключения дополнительных стерео- или
моно-источников к одному из Mix 1 и Mix 2 или одновременно к обоим. На-
пример, можно вернуть обработанный сигнал выхода с устройства эффек-
тов (к примеру, реверберацию), обратно в микс, принять сигнал со входа
дополнительного микшера для подачи сигнала на ту же акустическую сис-
тему или воспроизвести запись через усилитель. Сигнал источника подает-
ся нажатием селекторного переключателя монитора EXT. Сигнал направ-
ляется на монитор с предварительно заданным уровнем. Используйте ост-
рый предмет, например, ручку, для нажатия требуемых переключателей
маршрутизации.
Monitor Only Input (вход только для монитора) Для возвращения сигнала
источников звука на монитор нужно переключить селектор в положение
только для мониторинга. Сигнал подается на селектор источника монитора,
когда оба переключателя находятся в выключенном положении, при этом
регулятор уровня на него не влияет. Это тот случай, когда вход использу-
ется только для мониторинга, и сигнал с него не должен подаваться в ос-
новной микс, например, при проверке записи микса. Переключатели на-
правления под панелью защищены от неумелого обращения для предот-
вращения нежелательных действий. Если переключатель был случайно
нажат во время записи, сигнал направляется обратно к самому себе и по-
дается к записи электроникой.
LEVEL Поворотный регулятор настраивает уровень внешнего входа на Mix
1, Mix 2 или оба одновременно, в зависимости от того, что было выбрано
на переключателях маршрутизации. Учтите, что он не влияет на сигнал,
идущий к селектору монитора. Регулятор устанавливает усиление от пол-
ностью выключенного до максимального в +6дБ. Отметка "0" соответствует
нормальному рабочему положению.
MONITOR SELECT Для прослушивания входного сигнала через наушники и
монитор аппаратной нажмите EXT в блоке переключателей выбора мони-
тора. Уровень сигнала отображается на измерителях мониторов. Выбор
EXT автоматически аннулируется при нажатии любого Aux-переключателя
монитора или переключателя Cue. Нажатие EXT аннулирует выбор Mix 1 и
Mix 2. Например, можно прослушивать микс музыки при нажатом MIX1, а
затем нажать EXT для проверки записи. Предварительно отключать сигнал
MIX1 не требуется.
