XONE:464. Руководство пользователя
17

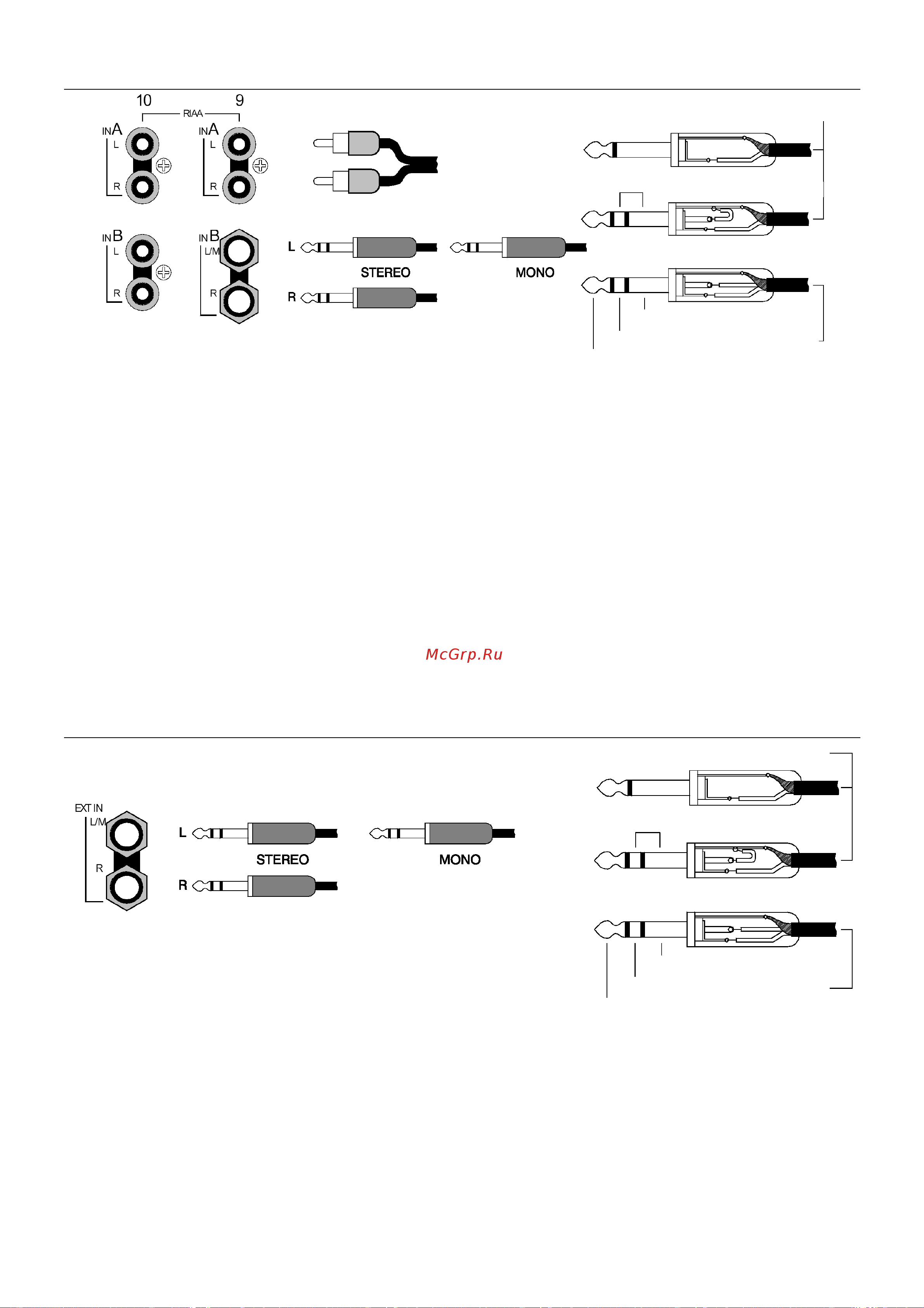

Подключение устройств к каналу стерео
ВХОД A Включает пару phono-гнезд RCA для подключения источников звука стерео.
На каналах 5, 6, 9 и 10 можно осуществлять эквализацию сигнала
предусилителей виниловых проигрывателей
для подключения максимум 4 проигрывателей (устройств записи). Убедитесь в правильном заземлении проигры-
вателей (их провода заземления должны быть выведены на терминал "Земля" на корпусе пульта). Входные ка-
налы 7 и 8 не сбалансированы и могут принимать линейные сигналы уровня от -10 дБе до + 10 дБе, что позволя-
ет подключать такие стерео-устройства, как CD-и мини-диск-плееры. Уровень громкости сигнала устанавливается
с помощью регулятора GAIN на передней панели пульта.
ВХОД B Включает пару гнезд TRS или phono-гнезд RCA для подключения линейных источников звука. Каналы 5
и 10 соответствуют phono-гнездам RCA – к данным гнездам можно подключать источники стерео-звука. Каналы 6,
7, 8 и 9 соответствуют джекам TRS. Источники стереозвука следует подключать к гнездам L/M и R. Источники
звука моно подключаются только к гнезду L/M (гнездо R остается незадействованным). В этом случае сигнал
стандартным способом передается через гнездо R на правый канал. Джековые входы сбалансированы, что обес-
печивает подавление помех при подключении 3-проводных сбалансированных источников звука с помощью
длинных кабелей. Гнездо автоматически заземляет холодный (-) выход для приема сигнала с несбалансирован-
ных 2-проводных устройств, подключенных к джеку TS. Для подключения несбалансированного источника сигна-
ла к гнезду TRS следует осуществить соединение "кольцо-корпус", показанное на рисунке выше. На входные
разъемы может поступать линейный сигнал уровнем от -20 дБе до +10 дБе. Уровень громкости сигнала устанав-
ливается с помощью регулятора GAIN на передней панели пульта.
Подключение к внешнему входу
EXT IN Включает пару гнезд TRS для подключения линейных источников звука, таких как источники эффектов,
обратный 2-трековый сигнал или сигнал с монитора. Положение переключателей, устойчивых к внешним воздей-
ствиям, на передней панели определяет, поступает ли сигнал на разъемы Mix1, Mix2 или оба из них либо только
на выбираемый на мониторе блок переключателей. Источники стереозвука следует подключать к гнездам L/M и
R. Источники звука моно подключаются только к гнезду L (гнездо R остается незадействованным). В этом случае
сигнал стандартным способом передается через гнездо R на правый канал. Входные разъемы сбалансированы,
что обеспечивает подавление помех при подключении 3 проводных сбалансированных источников звука с помо-
щью длинных кабелей. Гнездо автоматически заземляет холодный (-) выход для приема сигнала с 2 несбаланси-
рованных проводных устройств, подключенных к джеку TS. Для подключения несбалансированного источника
сигнала к гнезду TRS следует осуществить соединение "кольцо-корпус", показанное на рисунке выше. Рабочий
уровень составляет -10дБВ, но может быть выставлен на +4дБе путем изменения внутреннего соединения.
Гн
езда для подкл.
электропроигр. устройств
НЕСБАЛАНС.
НЕСБАЛАНС.
СБАЛАНС.
СБАЛАНС.
Корпус = земля
Кольцо = холодн.
Головка = горяч.
Корпус = земля
Кольцо = холодн.
Головка = горяч.
соед.
"кольцо
-
корпус"
соед.
"кольцо
-
корпус"
