XONE:464. Руководство пользователя
16
Подключение устройств к каналу моно

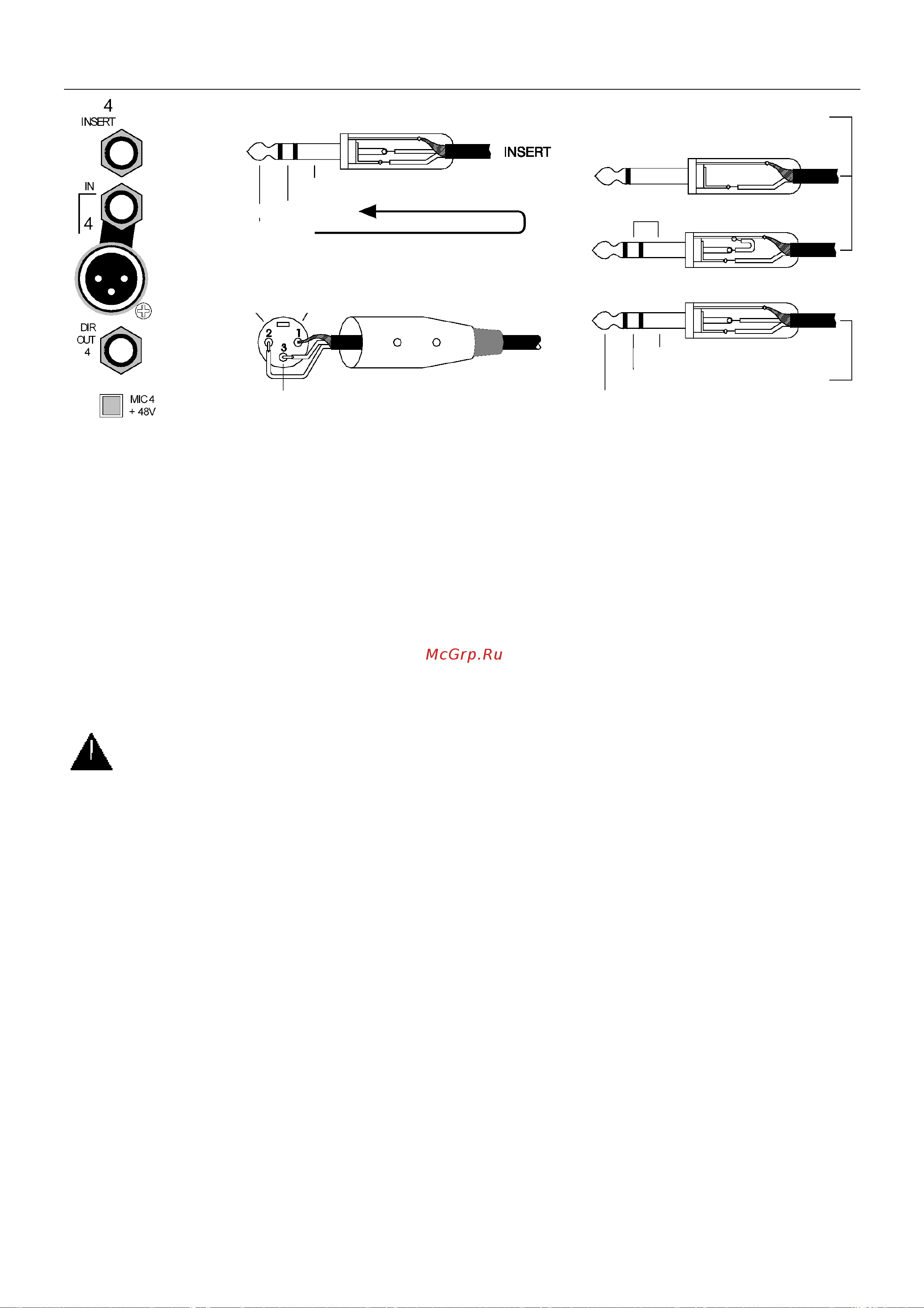

ВХОД Вход оснащен как XLR, так и TRS джековым коннектором. Сигнал XLR в обычном режиме передается че-
рез джековый коннектор. Это означает, что устройство, подключенное к джеку, будет иметь приоритет над XLR-
устройством. Подключите микрофон к гнезду XLR, а к джеку ничего не подключайте. Подсоедините к джековому
гнезду линейный источник звука и включите переключатель PAD на передней панели. Линейные устройства с
XLR-разъемом подключите к гнезду XLR, а джек оставьте без соединения и включите режим PAD. К пульту можно
подключать линейные устройства и микрофоны с параметрами, находящимися в диапазоне 70 дБ, через XLR или
джек. Как XLR, так и джек имеют тип 3-проводных сбалансированных разъемов. Это предотвращает появление
помех в связи с большой длиной кабеля при подключении сбалансированных устройств (например, микрофонов).
Для подключения несбалансированного XLR-устройства соедините контакт 3 с контактом 1 разъема XLR. Гнездо
автоматически заземляет холодный (-) выход для приема сигнала несбалансированных устройств, подключенных
к джеку TS (моно). Для подключения несбалансированного источника сигнала к гнезду TRS (стерео) следует осу-
ществить соединение "кольцо-корпус", показанное на рисунке выше. При подключении несбалансированных уст-
ройств не включайте фантомное питание +48В.
MIC +48V Нажмите на данный устойчивый к внешним воздействиям выключатель на нижней стороне пульта при
подключении микрофонов (например, конденсаторного типа), требующих фантомного питания. Это подаст посто-
янный ток +48В на контакты 2 и 3 разъема XLR.
ВНИМАНИЕ: Не подключайте несбалансированные источники звука или кабели ко входам XLR при
активированном фантомном питании. Используйте функцию +48V только для сбалансированных микро-
фонов, требующих обычного питания. Применение данной функции для микрофонов без источника пита-
ния не повредит их, поскольку они сбалансированы. Во избежание громких щелчков обязательно отклю-
чайте звук канала с помощью выключателя ON перед включением/выключением переключателя +48V, а
также перед подключением/отключением микрофонов при включенном питании.
INSERT В обычном режиме нет необходимости подключать какое-либо устройство к гнезду Insert (гнездо встав-
ки). Данное гнездо является точкой обрыва для подключения внешнего процессора сигналов, такого как компрес-
сор или шумоподавитель "гейт" (если в нем есть необходимость). Подключение устройства к этому гнезду преры-
вает движение сигнала после входа "перед усилителем" и перед эквалайзером. Сигнал не сбалансирован и име-
ет номинальный линейный уровень в 0дБе. Чтобы направить ПОСЫЛ на вход процессора и принять ОБРАТНЫЙ
СИГНАЛ (ВОЗВРАТ) с выхода процессора, используйте подключения к джеку TRS, показанные на рисунке выше.
Корпус штекера создает общую линию заземления для экранирования кабеля. Используйте Y-адаптер TRS и два
стандартных джековых провода либо подключите два провода к гнезду TRS. При необходимости можно ответ-
вить посыл для создания прямого пред-эквалайзероного вывода сигнала путем подключения штекера с замкну-
той головкой и кольцом – соответственно, маршрут сигнала не будет прерван.
DIR OUT Данный разъем обеспечивает прямой вывод пост-фейдерного сигнала, и к нему обычно подключается
внешнее оборудование по обработке или записи звука. Разъем можно настроить как пре-фейдерный, изменив
внутренние соединения. Разъем выводит сигнал уровня 0дБе и является сбалансированным по сопротивлению с
джеком TRS, что обеспечивает подавление помех при подключении оборудования со сбалансированным входом.
На рисунке также показано, как подключить несбалансированное оборудование.
СБАЛАНС.
НЕСБАЛАНС.
соед.
"кольцо
-
корпус"
Штепсельный разъем
XLR
Корпус = земля
Кольцо = возврат
Головка = посыл
Корпус = земля
Кольцо = холодн.
Головка = горяч.
2 = горяч. 1 = земля
3 = холодн.
