XONE:464. Руководство пользователя
22

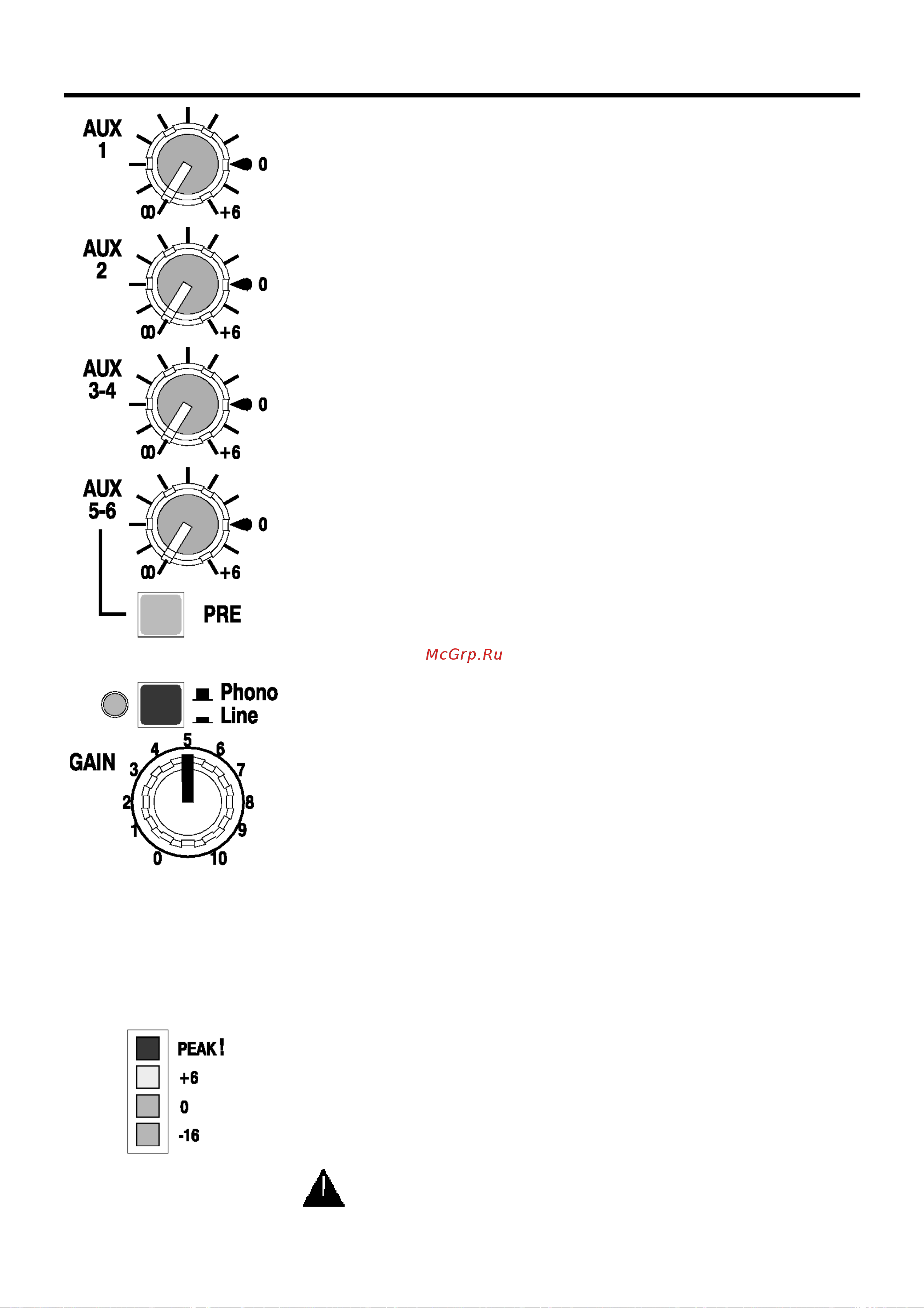

Входной канал стерео
AUXILIARY
SENDS
(Дополнительные посылы) Данный блок расположен в
верхней части стерео-канала, чтобы не мешать управлению миксом "живого"
исполнения. Данные регуляторы направляют сигнал канала на микс AUX 1-6.
Указанные миксы являются независимыми от главного микса и, соответствен-
но, могут выводить сигнал на мониторы, процессоры эффектов, системы "clean
feed", зоны, записывающее оборудование и пр.
AUX LEVEL Настройка уровня сигнала в каждом миксе. Для отключения сигна-
ла поверните регулятор до упора против часовой стрелки; для усиления сигна-
ла на 6 дБ – поверните его до упора по часовой стрелке.
Номинальная (нулевая) позиция маркирована. Шины AUX 1 и 2 – независимые
моно-миксы, к которым поступают сигналы левого и правого канала. Шины Aux
3-4 и Aux 5-6 – это стерео-пары, выходы которых раздельно подают левый сиг-
нал и совместно подают правый.
PRE/POST Дополнительные посылы 1, 2 и 3-4 всегда находятся перед фейде-
ром. Посылы 5-6 являются пост-фейдерными, но могут быть настроены как
пре-фейдерные. Если данный переключатель находится в верхнем положении,
то используется пост-фейдерный сигнал канала. Нажмите на переключатель,
чтобы использовать пре-фейдерный сигнал.
Переключатель следует помещать в положение POST для направления сигна-
ла на такие внешние устройства эффектов, как процессоры реверберации. Ко-
личество звуковых данных, посылаемых на внешнее устройство, зависит от
установленного уровня фейдера.
Количество аудиоданных обработанного (мокрого) сигнала, вернувшегося в
любом другом месте в микс, пропорционально количеству данных прямого сиг-
нала, направленного на внешнее устройство, вне зависимости от положения
фейдера. Пост-фейдерные посылы также используются для направления сиг-
нала к зоне или на записывающее оборудование в случае, когда сигнал должен
передаваться с выходных разъемов при повороте ручки фейдера. Обратите
внимание, что настройка кроссфейдера не влияет на пост-фейдерные посылы.
Используйте посылы XFADE шины Aux, если кроссфейдер должен влиять на их
уровень.
Помещайте переключатель в положение PRE для посыла сигнала на мониторы
(например, сценический или удаленный монитор или записывающую систему
Cue). Количество сигнала в миксе монитора не зависит от перемещений фей-
дера. Это значит, что настройки главного микса не повлияют на баланс мони-
торов. Помните, что каналы, выбранные для микса мониторов Aux 5-6, могут
при необходимости быть установлены как пост-фейдерные (к примеру, чтобы
убрать "разговоры в раздевалке" при использовании радиомикрофонов). Пре-
фейдерные посылы по умолчанию устанавливаются как пост-эквалайзерные и
пост-ON. Данную конфигурацию можно изменить на "пре-фейдер" или "pre-ON",
поменяв внутренние соединения.
INPUT SELECT (Выбор входа) Канал принимает два источника стереозвука:
вход A и вход B. В верхнем положении переключателя выбран вход A (Phono).
Для выбора входа B (линейного) нажмите на переключатель. Двухцветный ин-
дикатор загорается зеленым для входа A, красным – для входа B.
Вход A включает звуковые гнезда RCA. Каналы 5, 6, 9, 10 используют эквали-
зацию RIAA (Американская ассоциация звукозаписывающей промышленности)
для подключения к проигрывателям виниловых дисков высокого качества (фо-
нографам). Подключать проигрыватели можно только к этим выходам. Средние
каналы СН 7 и 8 являются входами стандартного уровня для CD, MiniDisc, DAT,
устройств чтения жесткого диска и т.д.
Вход B принимает сигналы стандартной линейной аппаратуры. Каналы 5 и 10
имеют звуковые гнезда RCA для несбалансированного подключения. Каналы 6,
7, 8 и 9 оборудованы джеками TRS ¼”, идеальными для сбалансированного и
несбалансированного подключения профессиональных проигрывателей, про-
цессоров эффектов и стерео-инструментов.
GAIN Настройка входной чувствительности для достижения соответствия уров-
ня сигнала подключенного устройства и рабочего уровня сигнала консоли в 0
дБ. Данная функция обеспечивает диапазон в 20дБ с продолжительной на-
стройкой сигналов линейного уровня от -10 до +10 дБе или для совпадения с
уровнем сигнала
предусилителей для виниловых проигрывателей
. Исполь-
зуйте измеритель канала и систему ключей (Cue) для правильной установки
усиления.
Снизьте GAIN (усиление), если канал находится на уровне PEAK!
Также снизьте уровень, если индикаторы основного измерителя РК нача-
