Установка пульта

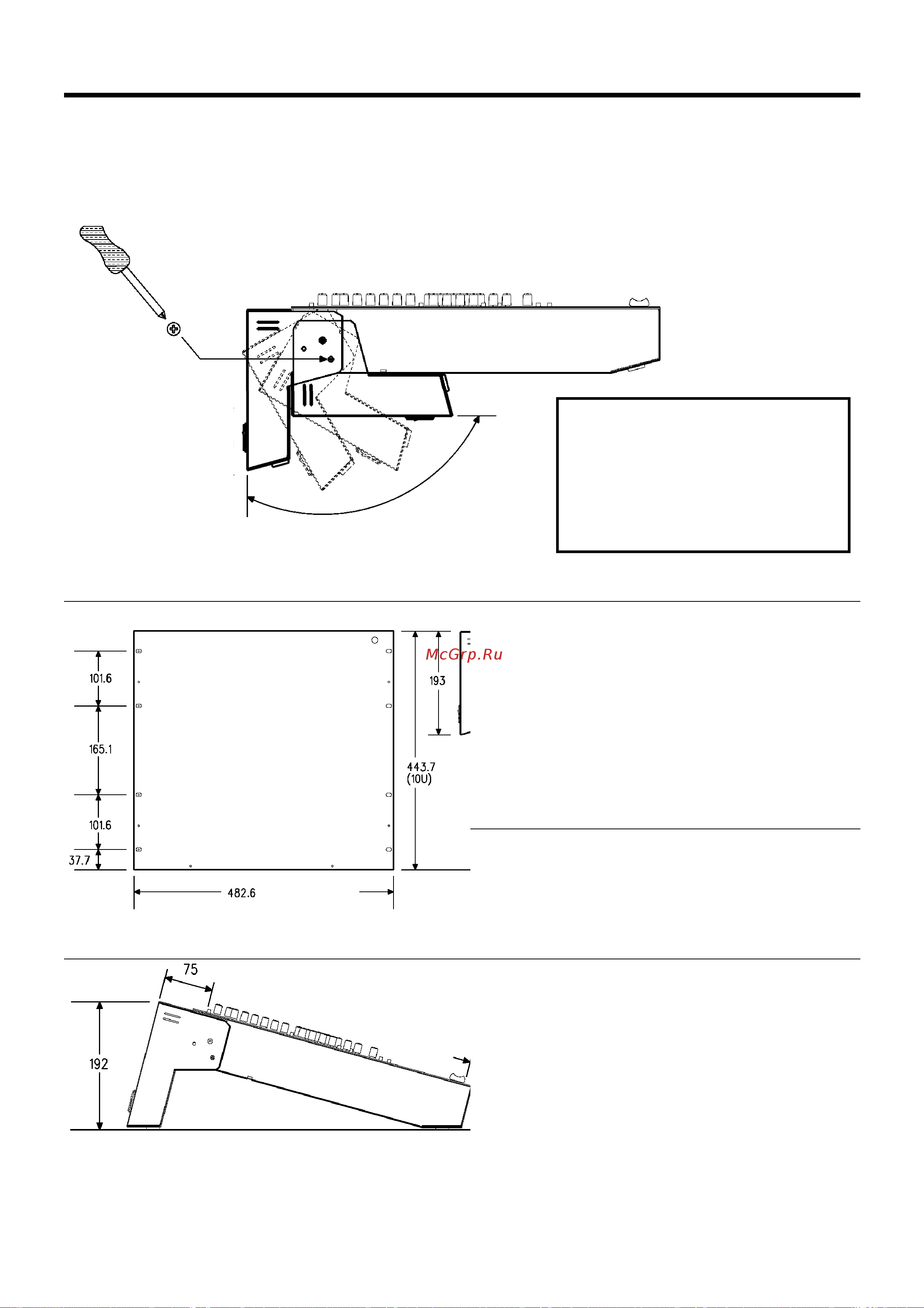

Серия XONE оборудована системой быстрозаменяемых коннекторов (QCC) от Allen & Heath. Задние кон-

некторы можно установить на шарниры и поместить в одно из двух положений. Расположение задних кон-

некторов допускает работу на столе с приподнятой на 15 градусов (что очень удобно для пользователя)

панелью управления. Коннекторы на нижней стороне допускают монтаж на 19-дюймовой рэковой стойке.

Положение коннектора можно в любой момент изменить для максимально удобного использования пульта.

Монтаж на 19-дюймовой рэковой стойке или подставке

Закрепите пульт в рэковой стойке 4 болтами M6 с

каждой стороны для максимально прочной фикса-

ции. Под болты рекомендуется подкладывать пла-

стиковые чашеобразные шайбы для защиты панели

и улучшения внешнего вида конструкции. Указанные

детали можно заказать у поставщика рэковой стойки

либо приобрести в любом магазине хозяйственных

товаров.

Упаковка в контейнер для

транспортировки

Микшер можно легко поместить в контейнер для

транспортировки при любом расположении коннек-

торов. Размеры контейнера должны соответство-

вать величинам, указанным на рисунке.

Работа с пультом на столе

Пульт оснащен резиновыми ножками, предотвра-

щающими его соскальзывание с рабочей поверхно-

сти и ее царапание. Панель управления поднята на

15 градусов для удобства работы.

Для того чтобы

изменить положение,

выкрутите шуруп на

каждой стороне,

поверните крепление

коннектора в другое

положение и закрутите

шурупы.

ПРЕДОСТЕРЕЖЕНИЕ:

Не

перевозите пульт с

выкрученными шурупами.

Не пытайтесь демонтировать

крепление коннектора из пульта.

(Стойка 19")
