XONE:464. Руководство пользователя
31
Система мониторинга пульта
XONE
:464
предоставляет обширные возможности контроля за микшером. Каждый
сигнал можно проверять индивидуально или в рамках каждого микса. Пульт имеет
две системы мониторинга: наушники и местный монитор. Местный монитор, как
правило, подает сигнал на акустическую систему в аппаратной ди-джея. Система
Cue позволяет быстро проверять сигналы канала, правильно устанавливать усиле-
ние и помечать звуковые дорожки, готовые к микшированию. Такие свойства, как
Mono и переключение Split-Cue, подходят для работы профессиональных ди-джеев.
HEADPHONES 1 OUTPUT Устройство оборудовано двумя выходами для стереона-
ушников (один – на передней и один – на задней панели). Из обоих выходов посту-
пает один и тот же сигнал. Наушники поставляются различных конструкций, с раз-
личными параметрами сопротивления и громкости. Для максимально эффективного
использования системы рекомендуются высококачественные наушники, полностью
закрывающие уши и работающие в диапазоне от 30 до 600 Ом. Использование на-
ушников сопротивлением 8 Ом не рекомендуется.
ВНИМАНИЕ: Некоторые наушники более чувствительны, чем другие, и,
соответственно, выводят более мощный звук. Чтобы избежать проблем со
слухом, перед надеванием наушников установите для них минимальный уро-
вень громкости, используя регулятор PHONES, и увеличивайте его только при
необходимости в ходе прослушивания. Избегайте прослушивания звука через
наушники на высокой громкости в течение длительного времени.

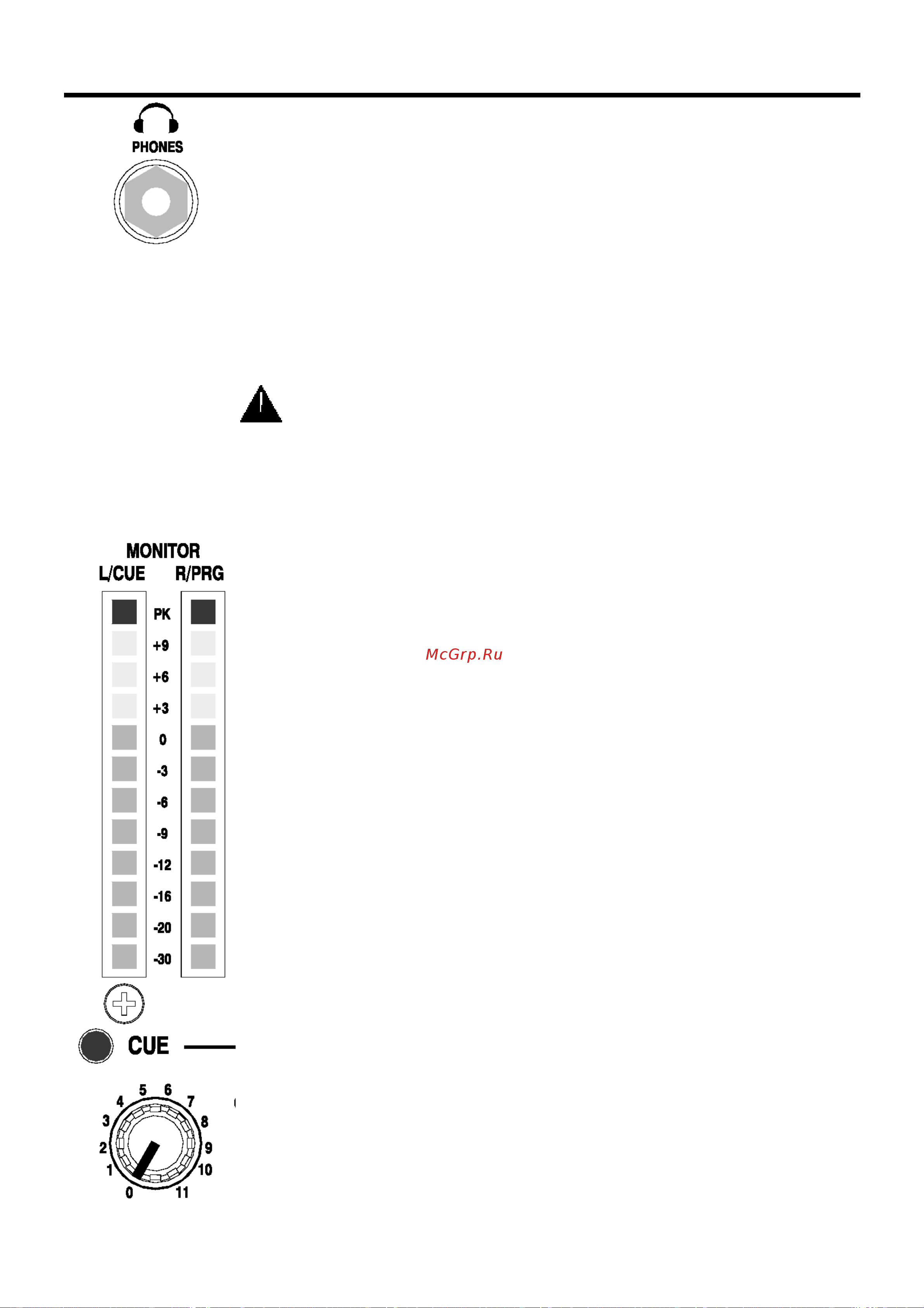

MONITOR/MIX2 METERS Пара столбиков измерителя отображает уровень выбран-
ного источника монитора или CUE. Когда все селекторные переключатели находят-
ся в выключенном положении, они по умолчанию отображают пост-фейдерные
уровни правого и левого выхода стерео Mix2. Когда выбран режим SPLIT CUE, ле-
вый измеритель отображает активный сигнал CUE, правый отображает PRG (про-
грамма), источник блока переключателей находится в формате моно.
Каждый измеритель имеет 12 светодиодов для определения уровней сигнала, на-
чиная от самого низкого значения в -30дБ.
Зеленый и желтый светодиоды обозначают нормальные уровни работы. Верхний
красный светодиод загорается на уровне +16дБ, предупреждая о том, что через 5дБ
произойдет срез сигнала. Отметка "0" обозначает уровень +4дБе выходов XLR. Из-
мерители реагируют на пики. Это значит, что они могут быстро загораться и способ-
ны точно отображать быстрые переходные режимы.
CUE Большой красный светодиод загорается, если активна функция CUE на кана-
ле. Это означает, что ключевой сигнал выбранного канала слышен в наушниках и
отображается на измерителях монитора. CUE также не принимает во внимание ме-
стный монитор, если выбрано CUE ENABLE.
Важно использовать CUE при правильной установке усиления сигнала для сохране-
ния широкого динамического диапазона, достигаемого данным микшером. Необхо-
димо настроить усиление сигнала так, чтобы сигнал в среднем достигал отметки "0"
на измерителях монитора с наивысшей точкой пика не более "+6". Если мигают
красные светодиоды РК, понизьте усиление.
HEADPHONES LEVEL Настраивает уровень сигнала в стерео наушниках. Данный
регулятор не влияет на уровень местного монитора. Ознакомьтесь с вышеприве-
денным предупреждением, касающимся громкого звука при прослушивании.
