XONE:464. Руководство пользователя
32

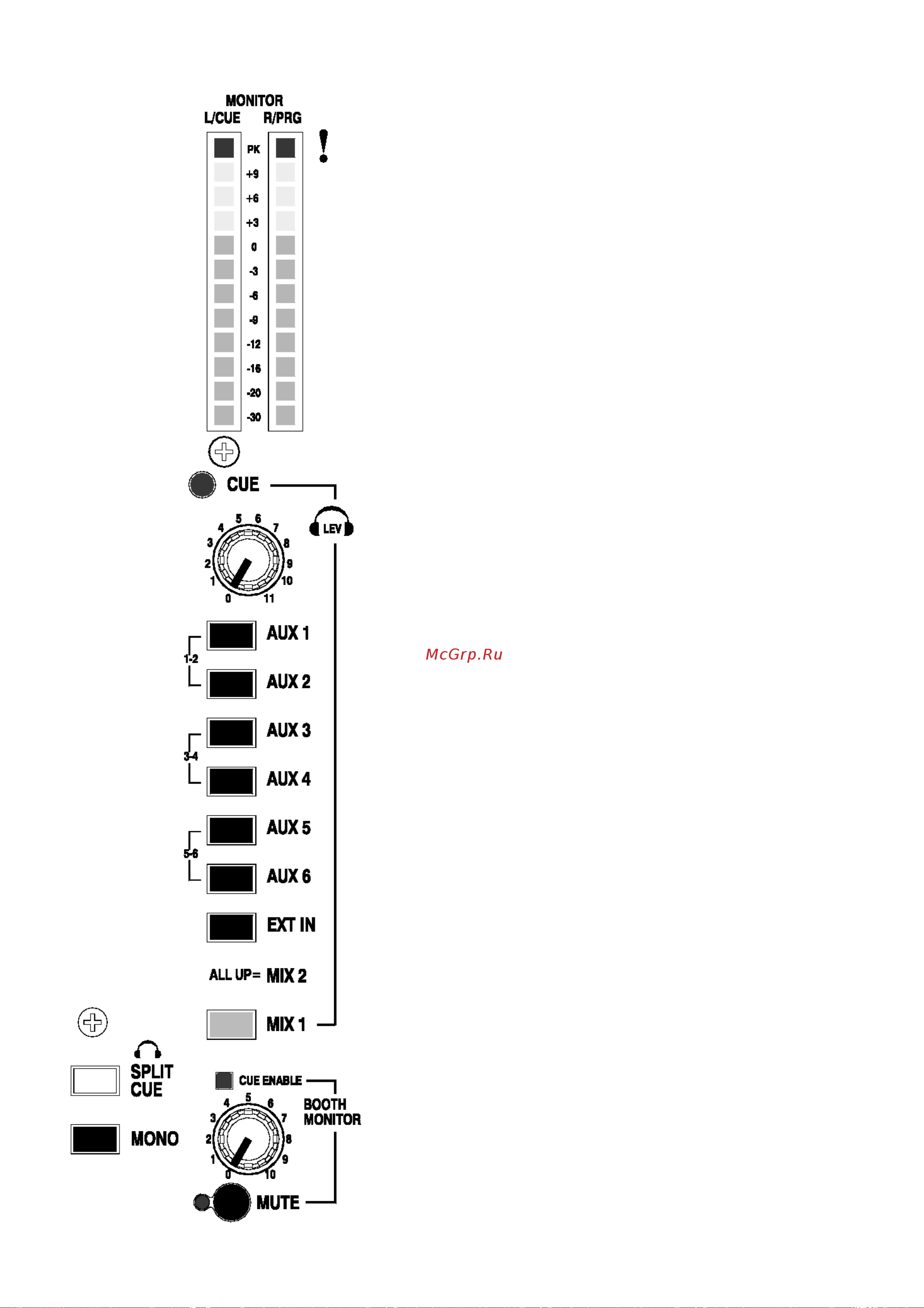

MONITOR
SOURCE
SELECTOR
8-разрядный блок переключа-
телей используется для выбора сигнала, который слышен в на-
ушниках, местном мониторе и отображается на измерителях.
Он устанавливается по умолчанию на пост-фейдерный сигнал
Mix2 со всеми переключателями в выключенном положении.
Для контроля за Mix1, Aux 1-6 или Ext in нажмите соответст-
вующий переключатель. Функция CUE автоматически отменяет
выбранный источник. Нажмите соответствующую пару пере-
ключателей Aux для стерео-контроля, например, Aux 5 – для
левого, Aux 6 – для правого. Нажмите только переключатель
AUX для контроля в формате моно.
Порядок очередности переключения следующий: CUE отменяет
Aux 1/2, который отменяет Aux 3/4, далее следуют: Aux 5/6, Ext,
Mix1 и Mix2. Например, можно выбрать Mix1 как источник, затем
нажать Ext для проверки уровня записи без необходимости
предварительного отключения Mix1.
BOOTH MONITOR LEVEL Настраивает уровень сигнала на вы-
ходные стерео-джеки местного монитора. Данный регулятор не
влияет на уровень в наушниках.
CUE ENABLE Когда данный переключатель находится в нажа-
том положении, CUE автоматически отменяет выбранный ис-
точник местного монитора. Переключатель располагается в уг-
лублении для предотвращения неумелого обращения после
осуществления необходимой настройки. В выключенном поло-
жении CUE влияет на сигнал наушников, но не на монитор в
аппаратной. При клубном микшировании местный монитор по-
дает сигнал на акустическую систему в аппаратной. Ди-джей
может предпочесть подачу сигналов только на наушники.
MUTE Нажмите на этот переключатель, чтобы заглушить выход
местного монитора. Когда монитор будет заглушен, загорится
индикатор в колпачке переключателя. Это не влияет на звук в
наушниках. Встроенная опция позволяет при необходимости
перенастроить переключатель для приглушения сигнала на
20дБ вместо полного его приглушения, например, чтобы часть
программы была постоянно слышна. Поручите эту работу ком-
петентным сотрудникам или техническому персоналу.
SPLIT CUE Используйте данный переключатель для изменения
способа работы функции CUE. Обычно нажатие переключателя
CUE на канале заменяет и левый, и правый программные сиг-
налы монитора на сигнал Cue. Если включен переключатель
SPLIT CUE, то функция CUE отключает только левый канал.
Левый программный сигнал соединяется с правым так, что про-
грамма остается в правом мониторе, но в формате моно. Изме-
ритель левого монитора отображает ключевой сигнал, правого
– программу. Это играет неоценимую роль в клубном микширо-
вании, когда основная программа должна оставаться слышимой
во время расстановки других сигналов, готовых к микширова-
нию. Это очень полезно при микшировании бита с использова-
нием наушников.
MONO Объединяет правый и левый сигналы монитора так, что
выбранный источник стерео можно проверять в формате моно.
Используйте для проверки моно-совместимости и наличие фа-
зовых проблем, которые особенно остро стоят для аппаратуры,
используемой на танцевальной площадке, и устройств записи.
Падение уровня или потеря низких частот при нажатом пере-
ключателе Mono означает, что левый и правый сигналы поме-
няли свои фазы.
